9. Caractéristiques techniques
Poêle-cheminée MODENA, certifi é selon DIN-EN 13240 : 2001 + A2 2004 et Art. 15a
B-VG (Autriche) ; peut s‘utiliser exclusivement lorsque la porte du foyer est fermée ;
permet plusieurs raccordements à une cheminée.
n° VKF: 12729; n° du rapport d‘essai (A): RB BF1-Hn 1049
Pour les dimensions de la cheminée selon la norme EN 13384-1 / 2, se baser sur les données
suivantes:
Valeurs de combustion Bois
Puissance calorifi que nominale 8 kW
Flux massique des gaz d‘échappement 8,5 g/s
Température à la tubulure des gaz d‘échappement 350 ˚C
Pression minimum de refoulement à la puissance calorifi que nominale 11 Pa
Teneur en CO pour 13% de O2 1125 mg/m³
Effi cacité énergétique 79 %
Particules fi nes 62 mg/m³
Dimensions: Hauteur Largeur Profondeur
Poêle 124,5 cm 46 cm 48,5 cm
Foyer 51,5 cm 31,5 cm 31,5 cm
Poids : 162 kg
Overture du foyer: 910 cm²
Diamètre du tuyau de fumée: 15 cm
Diamètre du tuyau du système d‘air Hase* 10 cm
*Pour une arrivée d‘air séparée dans les maisons basse énergie et en cas
d‘alimentation insuffi sante en air de combustion dans la pièce où le poêle est installé.

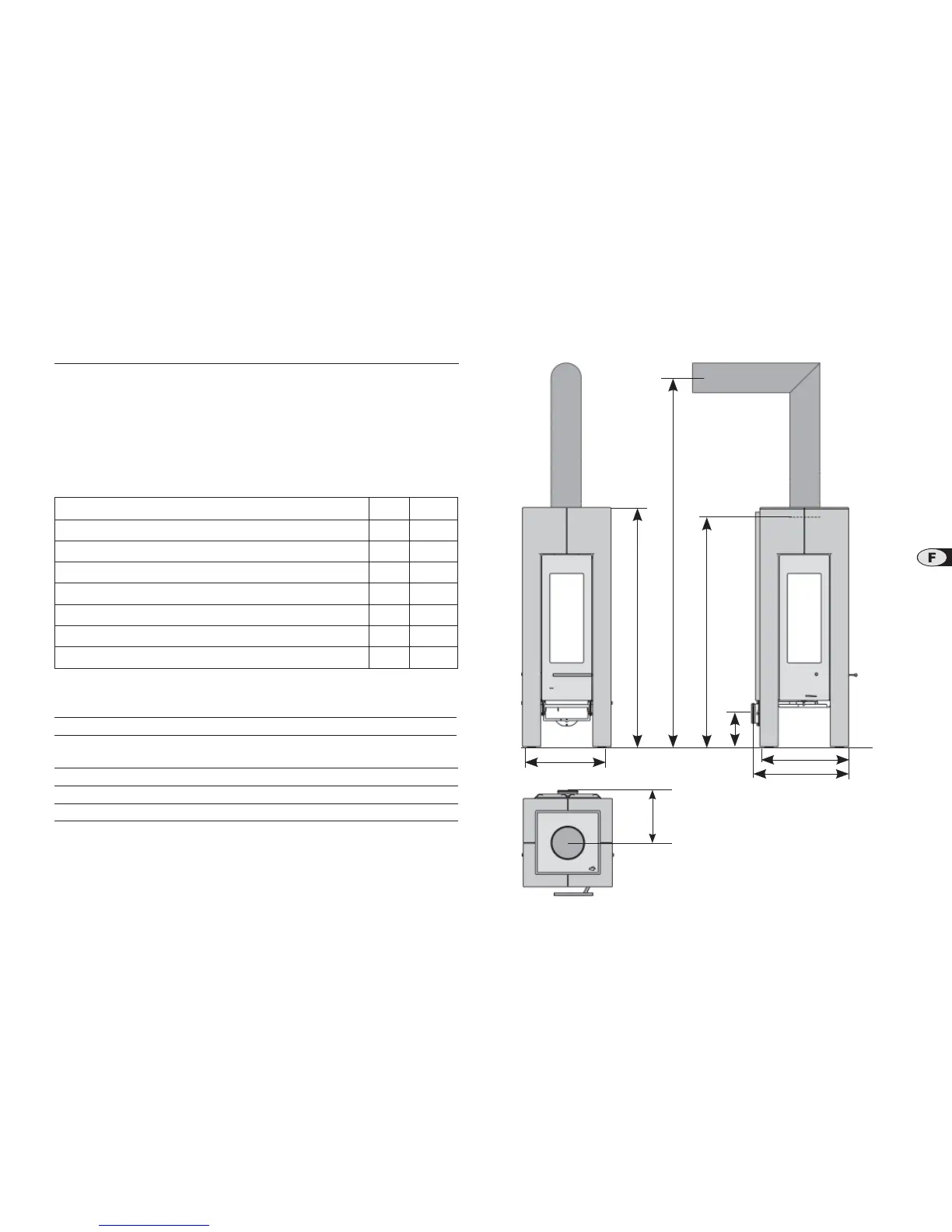

Dimensions en cm
Vue de face
Vue de côté
Vue d‘en haut
46
48,5
17,5 Hauteur de raccordement du système d‘air Hase
min. raccord tuyau de fumée 181 (181,5 avec tuyaux long/court)
Hauteur du poêle 124,5
46
25,5
Hauteur du raccord tuyau de fumée: 119,5
