9. Technische gegevens
Kachel Modena, gecontroleerd volgens, DIN-EN 13240 : 2001 + A2 2004 e Art. 15 a
B-VG (Oostenrijk) mag enkel worden gebruikt wanneer de stookkamer dicht is en mag
slechts als enig toestel voor één schoorsteen worden gebruikt.
VKF-Nr.: 12729; Controleverslag nummer (A): RB BF1-Hn 1049
Voor de afmetingen van de schoorsteen volgens EN 13384-1 / 2 gelden de volgende gegevens:
Brandwaarden Hout
Nominale warmtecapaciteit 8 kW
Uitlaatgas-massastroom 8,5 g/s
Nisbustemperauur 350 ˚C
Minimum persdruk bij nominale verwarmingscapaciteit 11 Pa
CO- gehalte bij 13% O2 1125 mg/m³
Rendement 79 %
Fijnstoff 62 mg/m³
De op het typeplaatje aangegeven nominale verwarmingscapaciteit van 8 KW is naarge-
lang van de isolatie van het gebouw voldoende voor 30 - 115 m² (onder voorbehoud).
Afmetingen: hoogte breedte diepte
kachel 124,5 cm 46 cm 48,5 cm
stookkamer 51,5 cm 31,5 cm 31,5 cm
Gewicht: 162 kg
Opening van de stookkamer: 910 cm²
Diameter van het rookkanaal: 15 cm
Buisdiameter van het Hase-ventilatiesysteem* 10 cm
* Voor een afzonderlijke luchttoevoer in passiefhuizen en bij onvoldoende luchttoevoer in de kamer
waar de kachel staat

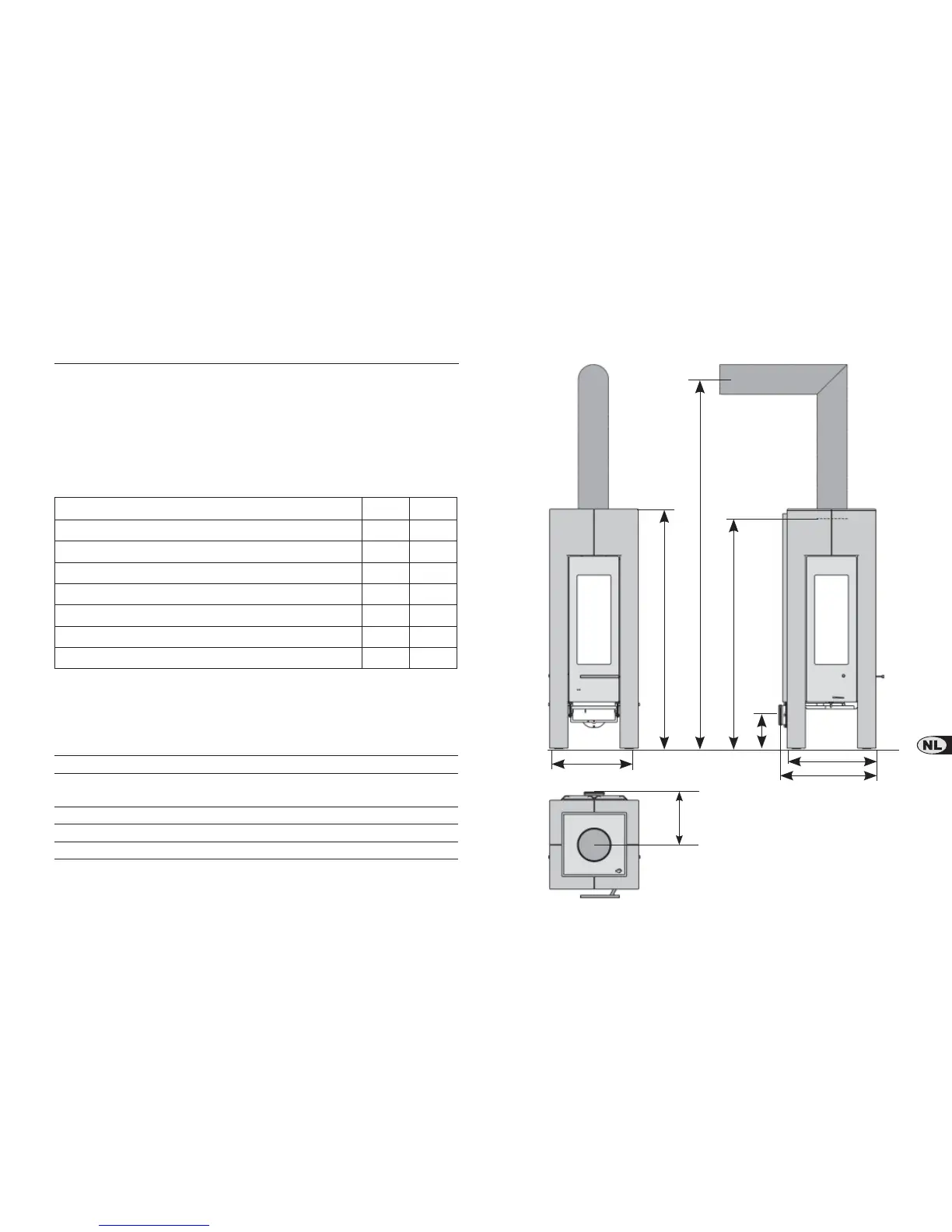

Afmetingen in cm
bovenaanzicht
46
48,5
17,5 Aansluithoogte verse luchttoevoer
min. Aansluithoogte 181 (181,5 met Haakse bocht,)
vooraanzicht
124,5
46
25,5
Aansluithoogte bovenaansluiting: 119,3
zijaanzicht
