10. Technische Daten
Kaminofen Modena, geprüft nach DIN-EN 13240 : 2001 + A2 2004 und Art. 15 a
B-VG (Österreich), darf nur mit geschlossenem Feuerraum betrieben werden, mehrere
Anschlüsse an einen Kamin möglich.
VKF-Nr.: 12729
Zur Bemessung des Schornsteins nach EN 13384-Teil 1 u. 2 gelten folgende Daten:
Brennwerte
Scheitholz
Nennwärmeleistung 8 kW
Abgasmassenstrom 8,5 g/s
Abgasstutzentemperatur 350 ˚C
Mindestförderdruck bei Nennwärmeleistung 11 Pa
CO-Gehalt bei 13% O2 1125 mg/m³
Wirkungsgrad 79 %
Feinstaub 62 mg/m³
Die auf dem Geräteschild angegebene Nennwärmeleistung von 8 kW ist je nach der Isolie-
rung des Gebäudes ausreichend für 30 bis 115 m² (ohne Gewähr).
Abmessungen: Höhe Breite Tiefe
Ofen 124,5 cm 46 cm 48,5 cm
Feuerraum 51,5 cm 31,5 cm 31,5 cm
Gewicht: 162 kg
Feuerraumöffnung: 910 cm²
Rauchrohrdurchmesser: 15 cm
Rohrdurchmesser Hase-Luftsystem*: 10 cm
*Für separate Luftzufuhr in Niedrigenergiehäusern und bei unzureichender
Verbrennungsluftversorgung im Aufstellungsraum

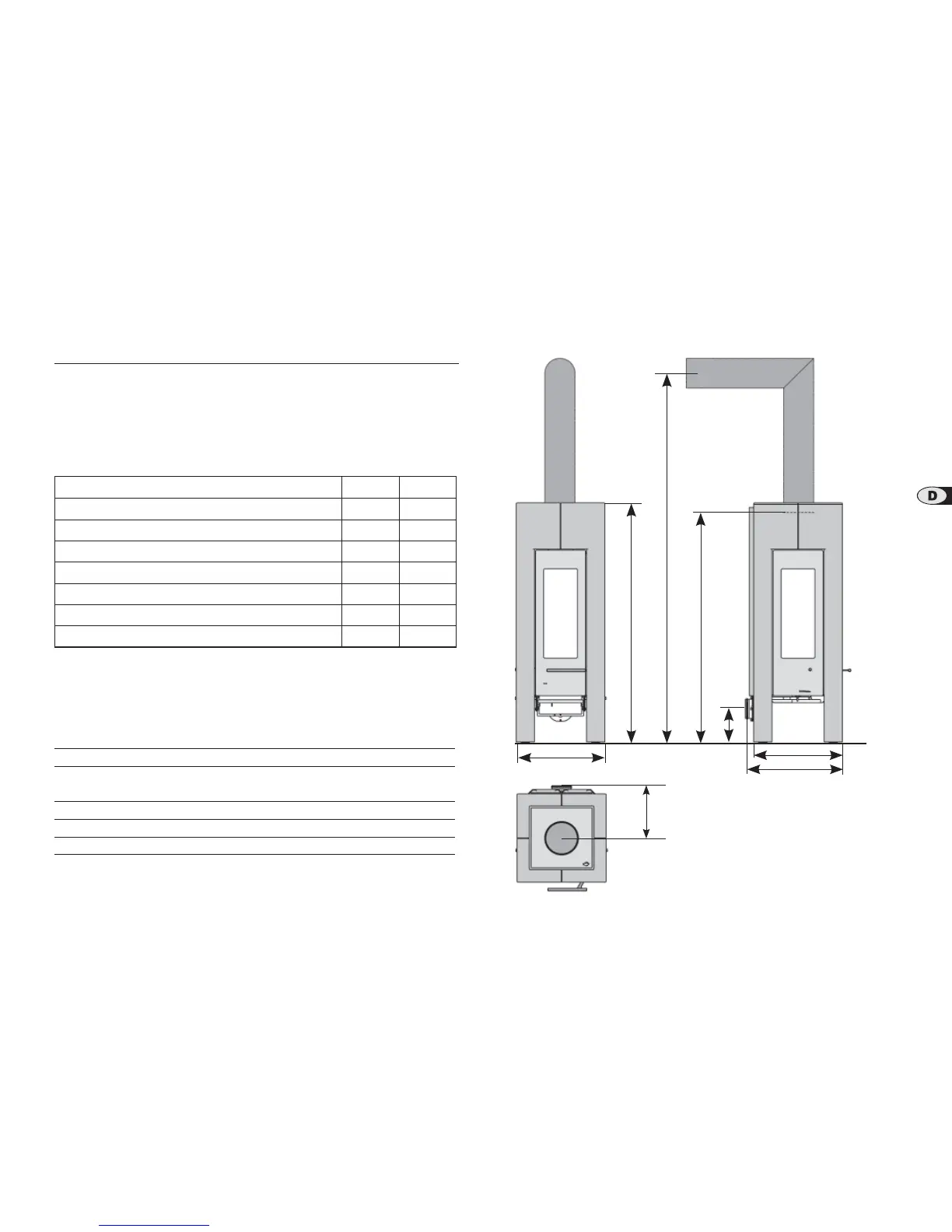

Aufsicht Abmessungen in cm
46
48,5
17,5 Anschlusshöhe Hase-Luftsystem
min. Anschlusshöhe 181 (181,5 mit Winkelrauchrohr)
Ofenhöhe 124,5
46
25,5
Anschlusshöhe Abgang oben: 119,5
Vorderansicht
Seitenansicht
