11. Technische Daten
Kaminofen Sendai 135/175/, geprüft nach DIN-EN 13240 und Art. 15 a B-VG
(Österreich), darf nur mit geschlossenem Feuerraum betrieben werden. Entspricht
den Zulassungskriterien für raumluftunabhängige Feuerstätten des DIBt. Meh-
rere Anschlüsse an einen Kamin möglich, siehe Punkt 4. Mehrfachbelegung bei
raumluftunabhängiger Betriebsweise.
DIBt-Zulassungs-Nr.: Z-43.12-396 / Typ FC41x und FC51x
Zur Bemessung des Schornsteins nach EN 13384-Teil 1 / 2 gelten folgende Daten:
Brennwerte* Scheitholz
Nennwärmeleistung 6 kW
Wirkungsgrad 83,5 %
Feinstaub 9 mg/m³
CO-Gehalt bei 13 % O
2
817 mg/m³
Abgasmassenstrom 5,3 g/s
Abgasstutzentemperatur 299 ˚C
Mindestförderdruck bei Nennwärmeleistung 12 Pa
Mindestverbrennungsluftbedarf 25 m³/h
*Prüfstandswerte
Die auf dem Geräteschild angegebene Nennwärmeleistung von 6 kW ist je nach der
Isolierung des Gebäudes ausreichend für 20 bis 80 m² (ohne Gewähr).
Abmessungen: Höhe Breite Tiefe
Ofen 133/175 - 220 cm 37 cm 40,5 cm
Feuerraum 61 cm 21 cm 27 cm
Gewicht Sendai 135 140 kg
Gewicht Sendai 175 (ohne Speicherblock) / Zusatz-Modul 163 / 15 kg
Gewicht 1x Speicherblock Rauchrohranschluss oben / hinten 63 / 52,5 kg
¹ Vertikales Rauchrohrverbindungsstück Sendai 135/175 mind. 25 cm
Rauchrohrdurchmesser 15 cm
Rohrdurchmesser Hase-Luftsystem** 10 cm
Abmessungen in cm

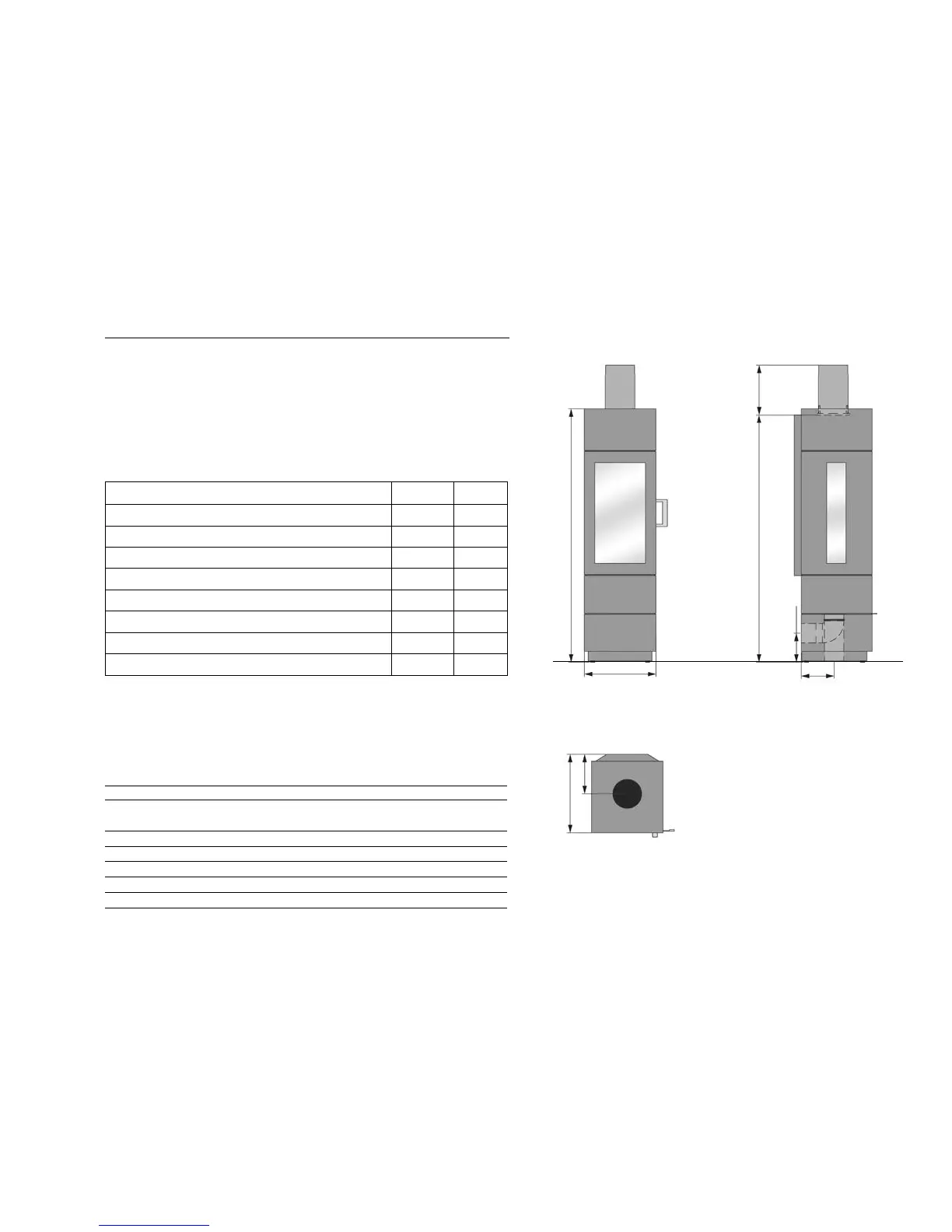

Vorderansicht Sendai 135: Seitenansicht Sendai 135:
Aufsicht Sendai 135:
Rauchrohr-Anschlusshöhe
40,5
Hase-Luftsystem unten
1
mind. 25
37
Anschlusshöhe Hase-Luftsystem
15
17,5
20,5
Ofenhöhe
133
130,5
** für separate Luftzufuhr in Niedrigenergiehäusern und Raumlüftungssystemen
