3. Sicherheitsabstände
Die angegebenen Sicherheitsabstände gelten für
brennbare Baustoffe oder Bauteile mit brenn-
baren Bestandteilen und einem Wärmedurch-
lasswiderstand R ≤ 6 m²k/W. Bei besonders
temperaturempndlichen Materialienwiez.B.Glas
können größere Abstände erforderlich sein.
Zu brennbaren bzw. wärmeempndlichen Ma-
terialien (z. B. Möbel, Holz- oder Kunststoff-
verkleidungen, Vorhänge usw.) sind folgende

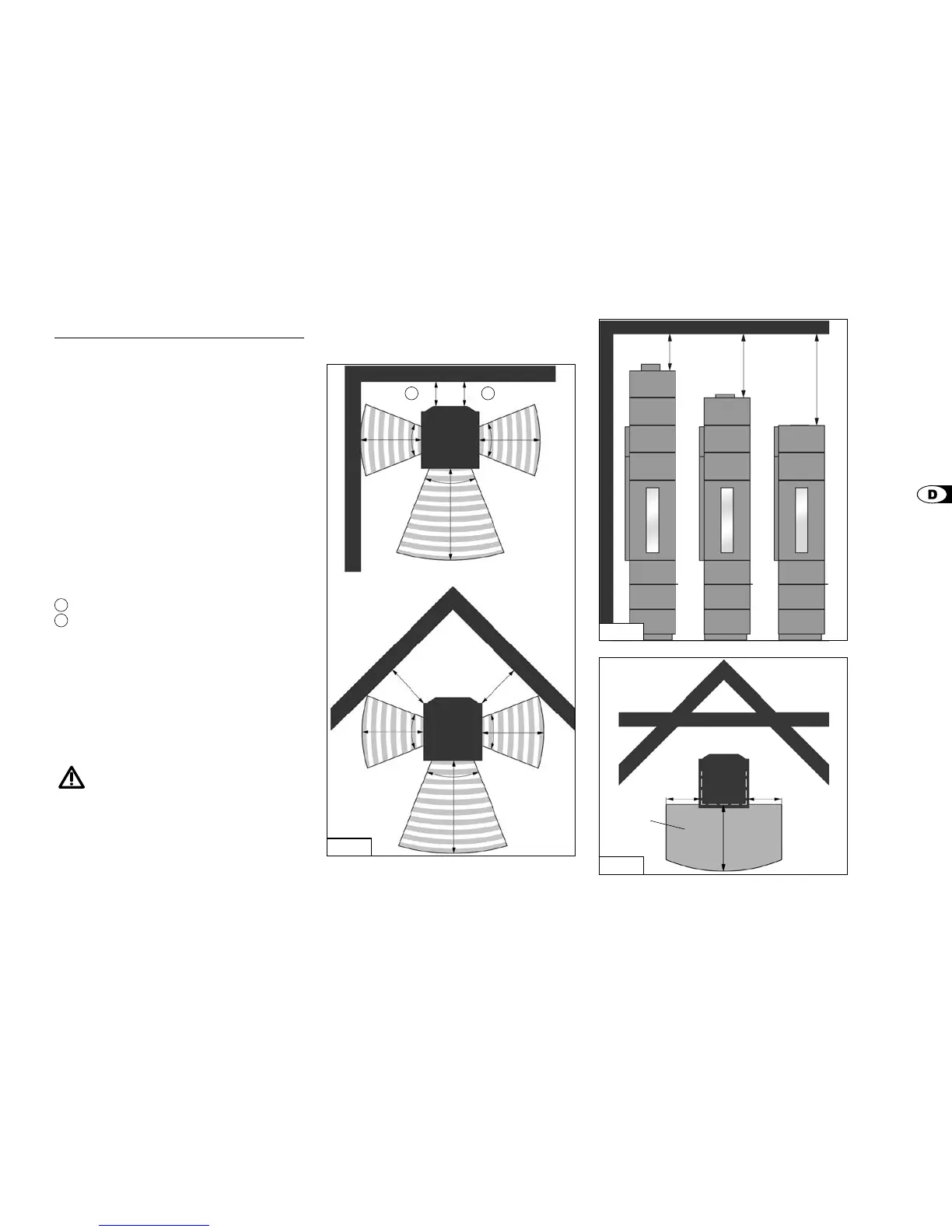

Sicherheitsabstände einzuhalten: Im Strahlungsbe-
reich der Feuerraumscheibe (Abb. 1): 60 cm vor
und 40 cm neben dem Kaminofen.
Außerhalb des Strahlungsbereiches ist hinter dem
Kaminofen folgender Abstand zu brennbaren Mate-
rialien einzuhalten (Abb. 1):
A
Sendai 135 = 16 cm
B
Sendai 175 = 10 cm
ImBereichdesRauchrohranschlusses(Wandoder
Zimmerdecke) darf sich im Radius von 20 cm kein
brennbaresbzw. temperaturempndlichesMaterial
benden.
Oberhalb des Kaminofens sind folgende Sicher-
heitsabstände zu brennbaren Materialien einzuhal-
ten: (Abb. 2).
WARNUNG!
Bei brennbaren Fußbodenmaterialien
(z. B. Holz, Laminat, Teppich) ist eine
Bodenplatte aus nicht brennbarem Ma-
terial vorgeschrieben (z. B. Fliesen, Si-
cherheitsglas, Schiefer, Stahlblech).
Die Bodenplatte muss den Grundriss des
Kaminofens vorne um mindestens 50 cm
Abb. 2
Abb. 3
Alle Angaben in cm
27
27
50
Boden-
platte
und seitlich um mindestens 27 cm über-
ragen (Abb. 3).
Abb. 1
60
40
40
43º
16 10
A
B
43º
43º
60
40
40
43º
43º
43º
30
30
30
50
