HDWCEM1-0822
26
INSTALACIÓN
Instalación de los Modelos HDW-xB,
HDW-xBN, y HDW-xBR
Los modelos HDW-xB, HDW-xBN, y HDW-xBR son
unidades integrables que deben ser instaladas en el armario
correspondiente antes de comenzar a ser utilizadas.
PELIGRO DE DESCARGA ELÉCTRICA: La instalación
de las unidades empotradas debe realizarla un electricista
cualificado. La instalación del aparato debe respetar todos
los códigos de electricidad aplicables. En el caso de que
la instalación no la lleve a cabo una persona cualificada, la
garantía quedará anulada y podrían producirse descargas
eléctricas, quemaduras y daños a la unidad y/o a su entorno.
1. Realice al abertura correspondiente en el armario.
Consulte el gráfico y la ilustración de “Dimensiones del
troquel incorporado” a continuación para conocer las
dimensiones.
NOTA:Ladistanciamínimaentrelacavidaddelarmarioyel
suelodebeserde25mm(1″).
Dimensiones del recorte
Modelo
Ancho
(A)
Profundidad
(B)
Altura
(C)
HDW-1B 720 mm
610 mm
257 mm
HDW-2B 720 mm
610 mm
514 mm
HDW-3B 720 mm
610 mm
771 mm
HDW-1BN 502 mm
720 mm
257 mm
HDW-2BN 502 mm
720 mm
514 mm
HDW-3BN 502 mm
720 mm
771 mm
HDW-1BR 722 mm
460 mm
257 mm
HDW-2BR 722 mm
460 mm
529 mm
HDW-3BR 722 mm
460 mm
802 mm
2. Instale una lengüeta de retención (no suministrada con
la unidad) en el borde inferior frontal del interior de la
abertura realizada en el armario.
3. Asegúrese de que la cavidad del armario dispone de
una toma de corriente puesta a tierra y de que el voltaje,
tamaño y configuración de clavija son los adecuados.
Consulte la sección Especificaciones de este manual para
obtener más información.
4. Introduzca la parte trasera de la unidad en la cavidad del
armario, asegurándose de que el cable de alimentación
entra en primer lugar.
A
25 mm
(1″)
C
B
Vista frontal
Vista lateral
22 mm
(7/8″)
3 mm
(1/8″)
Lengüeta de
Retención

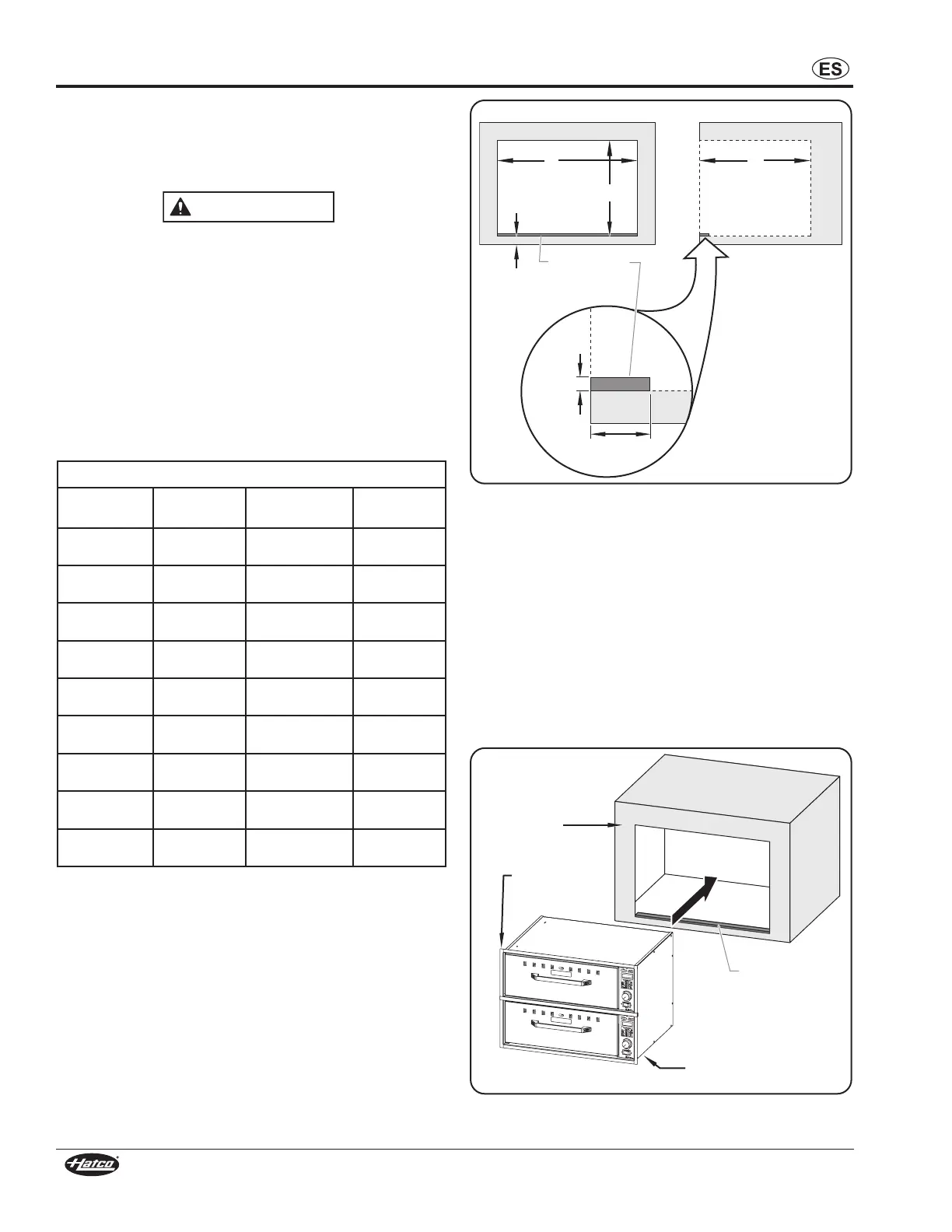

Dimensiones de la abertura y de la lengüeta de retención
5. Asegúrese de que un electricista cualificado conecta los
cables del conducto de la unidad a la toma de corriente
situada en el interior del armario.
6. Antes de introducir completamente la unidad en la cavidad
del armario, aplique unas gotas de adhesivo (cualquiera
que haya sido aprobado por la NFS estadounidense) entre
el reborde de la unidad y la cara frontal del armario.
7. Introduzca la unidad en la cavidad del armario hasta
que los pasadores de bloqueo queden por detrás de la
lengüeta de retención. Para verificar que la instalación se
ha realizado correctamente, tire del cajón inferior hasta
el máximo permitido; a continuación vuelva a tirar con
suavidad y compruebe que la unidad permanece inmóvil
en su posición.
Reborde de los
Cajones
Térmicos
Lengüeta de
Retención
Cara Frontal
del Armario
Pasadores de Bloqueo
(en la cara inferior)
Instalación de las unidades integrables
