HDWCEM1-0822
42
INSTALLATION
Installation du support mural anti-basculement
1. Déplacez l’appareil à l’emplacement souhaité contre le
mur où le support mural sera installé. Assurez-vous que
l’appareil est bien stable.
2. Desserrez, sans retirer, les deux vis qui fixent la plaque
anti-basculement au haut de l’appareil.
3. Déterminez l’emplacement du support mural sur le mur.
a. Placez le support mural pour qu’il affleure le mur au
dessus de l’appareil.
b. Avec la poignée de la languette de verrouillage
enfoncée sur le support, placez le support de sorte que
la languette de verrouillage repose entièrement dans
l’ouverture de la plaque anti-basculement.
• Déplacez la plaque anti-basculement d’avant en arrière
le cas échéant pour bien faire reposer la languette de
verrouillage dans la plaque. Une fois l’emplacement
approprié déterminé, fixez la plaque à l’appareil.
c. Marquez les emplacements des attaches du support
mural à travers les ouvertures du support mural.
4. Prépercez les trous dans le mur aux emplacements marqués
du système de fixation approprié du support mural.
5. Installez le support mural à l’aide des fixations appropriées.
6. Soulevez la poignée de la languette de verrouillage sur le
support mural et déplacez l’appareil sous le support mural.
7. Relâchez la poignée de la languette de verrouillage de
sorte que la languette de verrouillage repose entièrement
dans l’ouverture de la plaque anti-basculement.
Support mural
anti-basculement
Vis
Poignée de la languette
de verrouillage
Languette de
verrouillage
Plaque anti-basculement
(réglable)

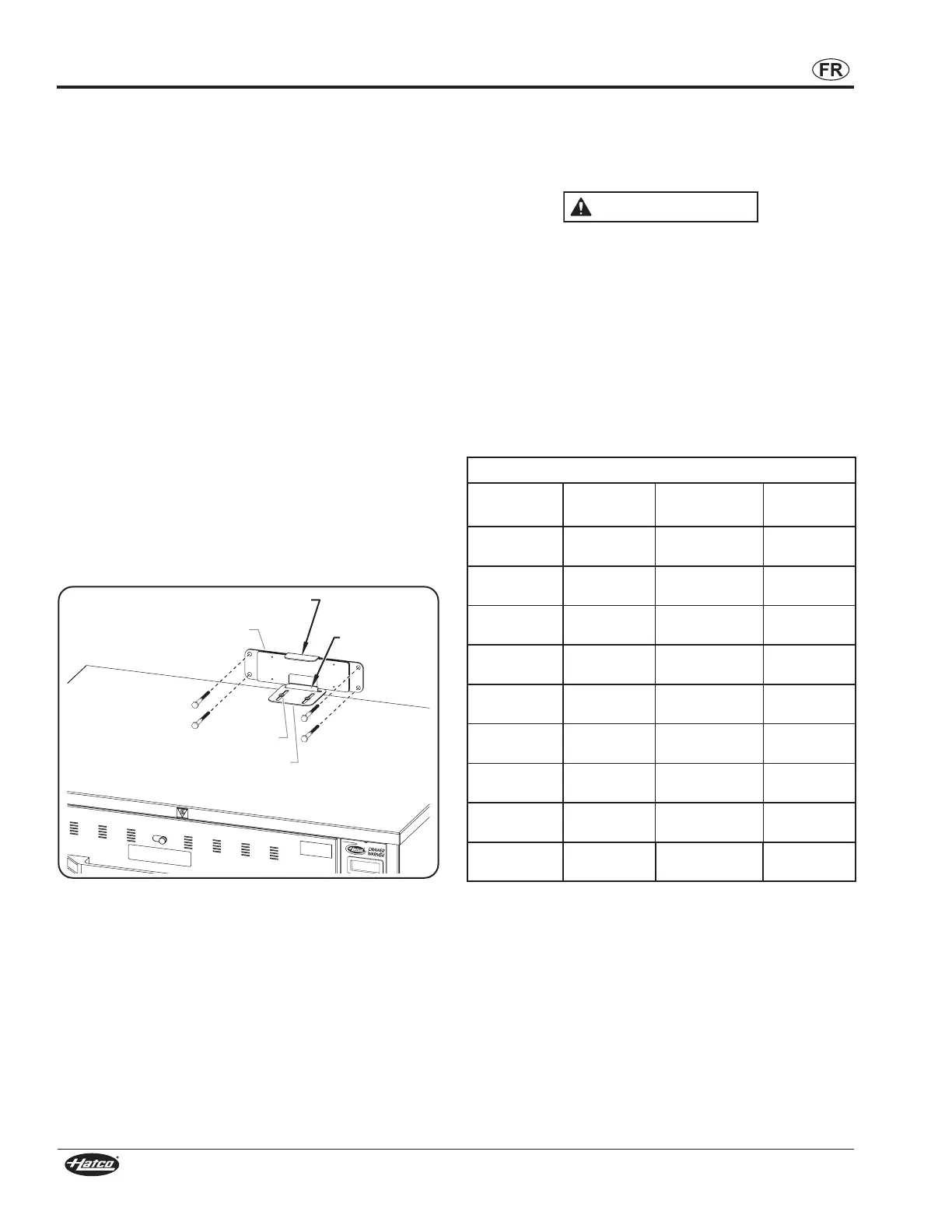

Installation du support mural anti-basculement
Installation des Modèles HDW-xB,
HDW-xBN, et HDW-xBR
Les modèles HDW-xB, HDW-xBN, et HDW-xBR sont des
modèles encastrés exigeant une installation dans une armoire
avant utilisation.
DANGER DE DÉCHARGE ÉLECTRIQUE: Les appareils
intégrés doivent être installés par un électricien qualifié.
L’installation doit être conforme à tous les codes
électriques locaux. Une installation effectuée par du
personnel non qualifié annulera la garantie de l’unité et
peut entraîner des chocs électriques ou des brûlures, ainsi
que des dommages sur l’appareil et/ou son voisinage.
1. Découpez l’ouverture appropriée dans l’armoire. Consultez
le tableau et l’illustration « Dimensions de découpe
des éléments intégrés » ci-dessous pour connaître les
dimensions.
NOTA:Maintenezundégagementminimumde25mmentrela
découpe et le sol.
Dimensions de découpe
Modéle
Largeur
(A)
Profondeur
(B)
Hauteur
(C)
HDW-1B 720 mm
(28-3/8
610 mm
(24
257 mm
(10-1/8
HDW-2B 720 mm
(28-3/8
610 mm
(24
514 mm
(20-1/4
HDW-3B 720 mm
(28-3/8
610 mm
(24
771 mm
(30-3/8
HDW-1BN 502 mm
(19-3/4
720 mm
(28-3/8
257 mm
(10-1/8
HDW-2BN 502 mm
(19-3/4
720 mm
(28-3/8
514 mm
(20-1/4
HDW-3BN 502 mm
(19-3/4
720 mm
(28-3/8
771 mm
(30-3/8
HDW-1BR 722 mm
(28-7/16
460 mm
(18-1/8
257 mm
(10-1/8
HDW-2BR 722 mm
(28-7/16
460 mm
(18-1/8
529 mm
(20-13/16
HDW-3BR 722 mm
(28-7/16
460 mm
(18-1/8
802 mm
(31-9/16
