INSTALLATION
A
25 mm
(1″)
C
B
Vue de face
Vue de côté
22 mm
(7/8″)
3 mm
(1/8″)
Bande de blocage

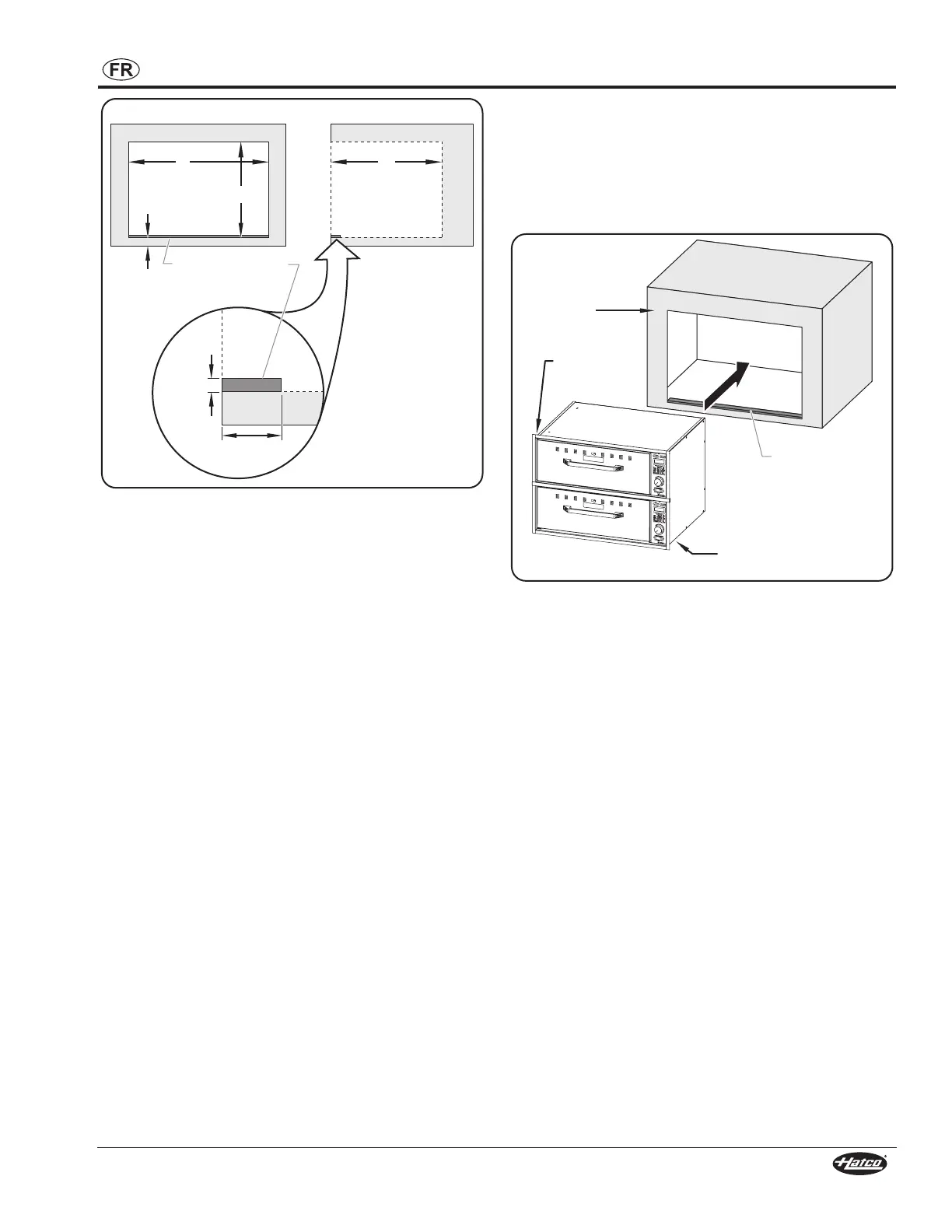

Dimensions de découpe et bande de blocage
2. Fixez une bande de blocage (non fournie) au rebord
intérieur avant, en bas de l’ouverture de l’armoire.
3. Assurez-vous qu’une prise électrique correctement mise
à la terre de tension, taille et configuration corrects est
installée dans la découpe de l’armoire. Pour des détails,
voir la section CARACTÉRISTIQUES TECHNIQUE.
4. Insérez partiellement l’appareil dans l’ouverture en veillant
à ce que le conduit pénètre en premier dans l’ouverture.
5. Demandez à un électricien qualifié de raccorder les câbles
de l’appareil entre le conduit et l’alimentation électrique à
l’intérieur de l’armoire.
6. Avant d’installer l’appareil à fond dans l’ouverture,
appliquez un cordon de colle approuvé par la National
Sanitation Foundation entre la bride du tiroir chauffant et la
face de l’armoire.
7. Glissez l’armoire dans l’ouverture jusqu’à ce que les goujons
de blocage avant descendent derrière la bande de blocage.
Pour vérifier l’ installation, tirez avec précaution le tiroir du
bas à fond pour être sûr qu’il est bloqué en position.
Bride du tiroir
chauffant
Bande de
blocage
Face de
l'armoire
Goujons de blocage
(dessous)
Installation encastrée
