8
RÉGLAGE DE LA TENSION DE LA LAME
Reportez-vous à l’illustration 11.
L’alignement, la tension et les guide-lame ont été
correctement réglés en usine. Cependant les réglages
peuvent avoir été modifiés durant le transport. Il est
recommandé de vérifier ces réglages, avant de faire
fonctionner la scie.
• Pour relâcher la tension de la lame, tournez le bouton
de tension de lame dans le sens contraire des aiguilles
d’une montre et l’indicateur de tension sera à la baisse.
Pour resserrer la tension de la lame, tournez le bouton
de tension dans le sens des aiguilles d’une montre et
l’indicateur de tension sera à la hausse (illustration 11).

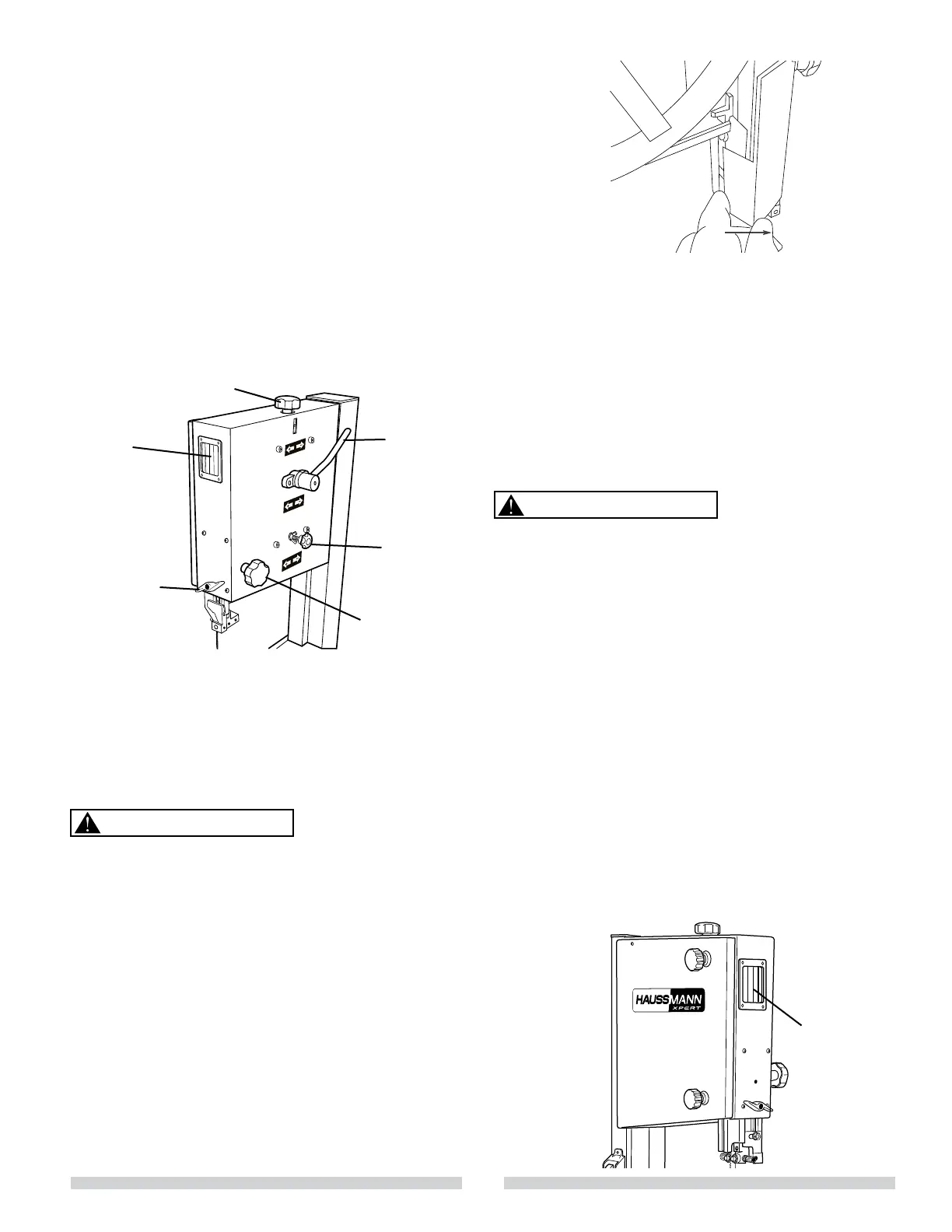

Illustration 11
CHANGEMENT ET RÉGLAGE DE LA LAME
Reportez-vous à l’illustration 12.
Cette scie à ruban est munie en usine d’une lame tout
usage pour la coupe de bois. Cette lame est installée
avant la livraison. Pour remplacer cette lame, vous devez
suivre les directives suivantes.
Débranchez la scie à ruban de la source d’alimentation
avant de changer ou de régler les lames. Portez des
gants de cuir pour manipuler les lames de scie. Ne portez
jamais de gants pour faire fonctionner la scie.
• Retirez de la table le guide longitudinal, le rail de
guidage et le bouton de blocage.
• Ouvrez les portes supérieure et inférieure, en tournant
les boutons de blocage des portes.
• Déplacez le levier de tension de la lame vers la gauche,
pour retirer la lame.
• Retirez la lame de scie des roues supérieure et
inférieure.
• Lors de l’installation de la nouvelle lame, assurez-vous
que les dents de la lame pointent vers le bas et vers
vous à l’endroit où la lame passe à travers la table.
• Repositionnez la lame au centre des rebords de roue et
déplacez le levier de tension de lame vers la droite.
Illustration 12
• Réglez la tension de la nouvelle lame et vérifiez
l’alignement, en tournant manuellement la roue
supérieure. La lame de la scie doit fonctionner au
centre des roues de la scie à ruban.
• Suivez les directives de la section « ALIGNEMENT DE
LA LAME » pour régler l’alignement de la lame si
nécessaire.
• Replacez sur la table le guide longitudinal, le rail de
guidage et le bouton de blocage.
ALIGNEMENT DE LA LAME DE SCIE
Reportez-vous à l’illustration 13.
Soyez très prudent. Une lame mal alignée risque de sortir
des roues et provoquer des blessures graves.
Ne tentez pas de régler l’alignement de la lame lorsque la
scie à ruban est en fonction.
• Débranchez la scie à ruban de la source d’alimentation.
• Pour vérifier l’alignement de la lame, tournez manuel-
lement la roue d’entraînement dans le sens des
aiguilles d’une montre. Il est possible de voir la scie par
la fenêtre d’alignement de la lame.
• Un alignement approprié sera obtenu, lorsque la roue
motrice et la roue de support sont alignées. Utiliser le
bouton d’alignement, situé à la partie arrière de la
structure de l’outil, pour incliner la roue supérieure et
aligner les roues de la lame.
• Si la lame s’éloigne du cabinet, tournez le bouton dans
le sens des aiguilles d’une montre. Si la lame se
rapproche du cabinet, tournez le bouton dans le sens
contraire des aiguilles d’une montre.
• Lorsque la lame est alignée correctement, fixez la
position en resserrant l’écrou.
Illustration 13
B
C
D
A
Blade Tension
Lever
Blade Guide
Lock Knob
Upper
Guide
Adjusting
Knob
Tension Knob
Tracking
Knob
Tracking
Window
Bearing
Screw
Guide Pin
Socket Head
Bolt
Bearing
Socket
Screw
Bearing
Guide Pin
Head Bolt
Fenêtre
d’alignement
Bouton de
tension
Levier de ten-
sion de lame
Bouton
d’alignement
Bouton de blocage
du guide-lame
Bouton de
réglage du guide
supérieur
Fenêtre pour
alignement
AVERTISSEMENT
AVERTISSEMENT
