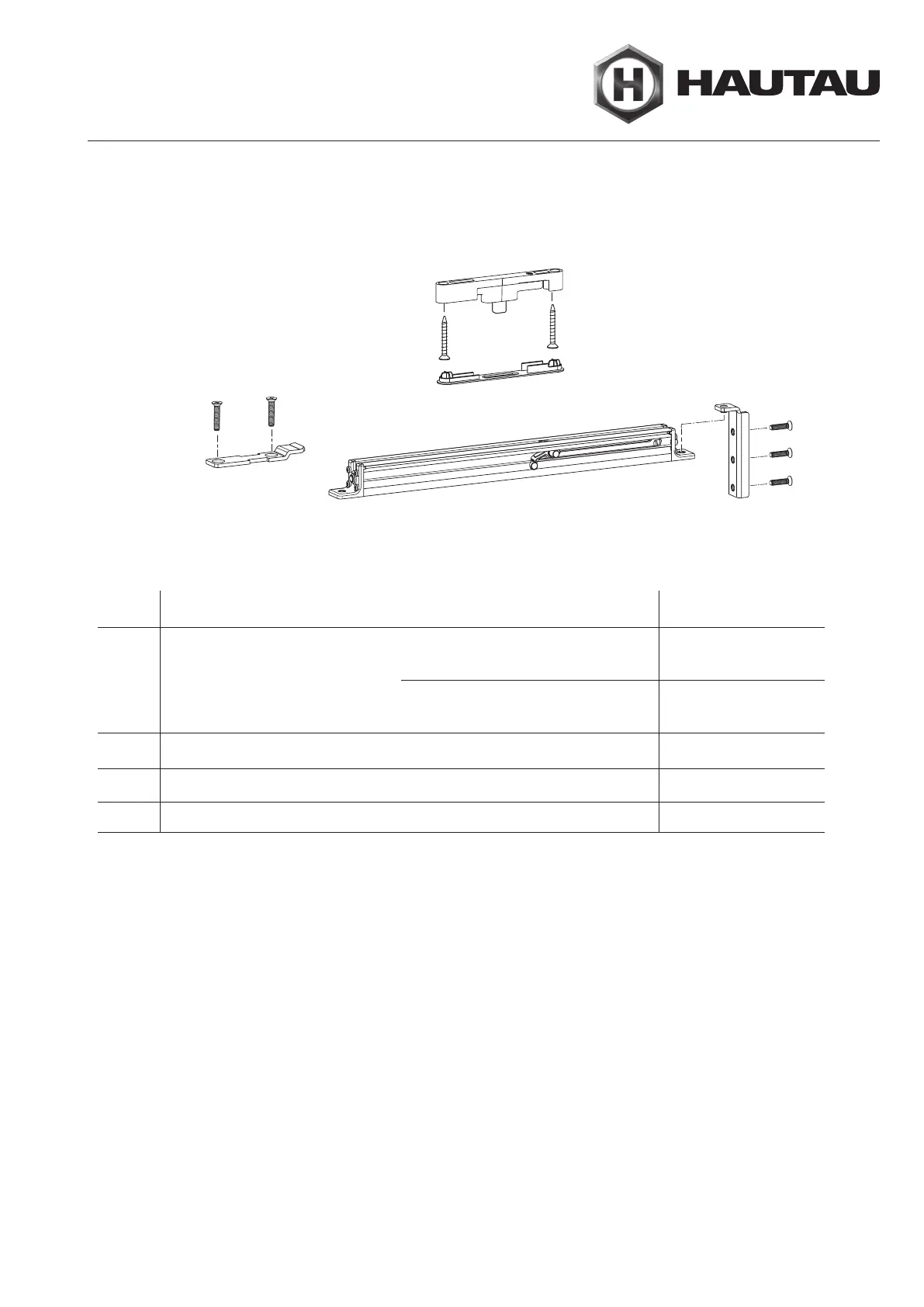

HAUTAU ATRIUM - Fittings overview, Abbreviations

Seite | Page 2
16.2
16.3
15.1
4,8 x 25
4,8 x 25
16.8
16.7
7.1
7.1
7.1
7.1
M5 x 30
M5 x 30
ATRIUM HS
Hersteller Profil
Alutech Alutech SL 130 Standard
A
≤ 200 kg
Flügelgewicht
sash weight
≤ 30 N
Verschiebekraft
Sliding force
> 200 … 300 kg
Flügelgewicht
sash weight
≤ 50 N
Verschiebekraft
Sliding force
1
x)
optional
1
Abdeckung Rahmenteil
16.3
Cover frame
p
iece
304816
1
Artikelbezeichnung
Article description
Gr. 2 / size 2
comfort close 15.1
z)
z)
Farbe Dämpfer: Gr. 1 - schwarz, Gr. 2 - silber-grau
Colour of damper: size 1 - black, size 2 - silver-grey
485598
Beutel Zubehör comfort close
Accessories comfort close 7.1, 16.7, 16.8
Stück bei Schema
Items required for scheme
304389
Gr. 1 / size 1
304388
Rahmenteil, verstellbar 16.2
Frame piece, adjustable
305134
1
Artikel-Code
Item Code
ATRIUM
®
comfort close, verdeckt | concealed, Alutech SL 130 mit Standard Flügel für S 270 | with standard sash for S 270 | 501211
Pos. Bezeichnung | Description
7.1 Schrauben | Screws
15.1 comfort close | comfort close
16.2 Rahmenteil | Frame piece
16.3 Abdeckung Rahmenteil | Cover frame piece
16.7 Anschraubwinkel | Screw-on bracket
16.8 Halteblech | Bracket
Abkürzungen | Abbreviations
FB Flügelbreite | Sash width
Beschlagübersicht, Abkürzungen
Fittings overview, Abbreviations
Hinweis: Alle Maße in diesem Dokument sind
in Millimeter.
Note: All measurements in this document
are indicated in millimetres.
