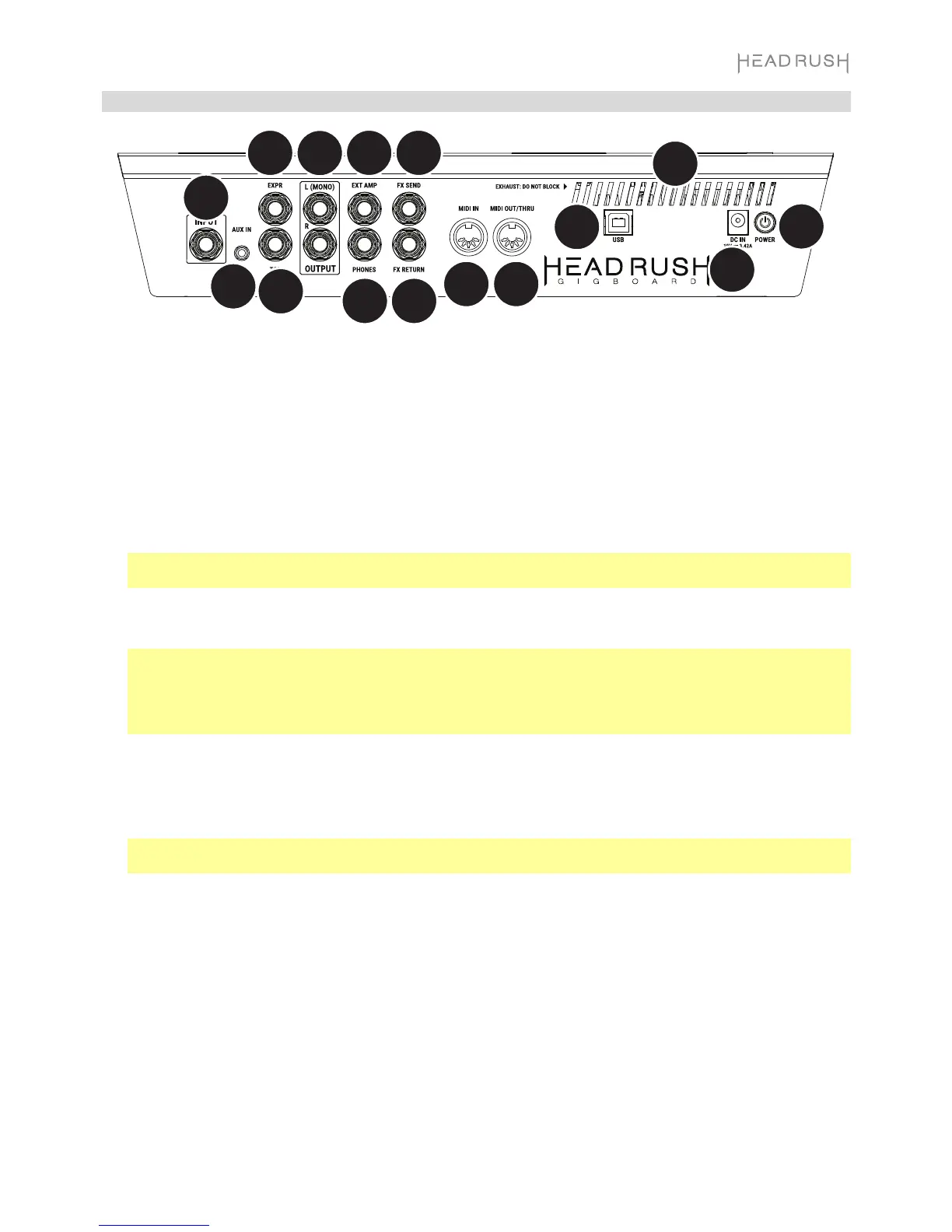

Pannello posteriore
1. Ingresso chitarra (1/4"/6,35 mm, TS): collegare la chitarra a questo ingresso servendosi di un cavo
strumentale standard.
2. Ingresso Aux (1/8”/3,5 mm, TRS): collegare una fonte audio opzionale (ad es. smartphone, tablet, ecc.) a
questo ingresso servendosi di un cavo stereo da 1/8” (3,5 mm).
3. Ingresso pedale di espressione (1/4"/6,35 mm, TRS): collegare un pedale di espressione opzionale a questo
ingresso servendosi di un cavo TRS standard da 1/4” (6,35 mm).
4. Ingresso interruttore di punta pedale di espressione (1/4"/6,35 mm, TS): collegare l’uscita dell’interruttore
di punta di un pedale di espressione opzionale a questo ingresso servendosi di un cavo TS standard da 1/4”
(6,35 mm).
5. Uscite (1/4” / 6,35 mm, TRS): collegare queste uscite agli ingressi dell’amplificatore, dell’interfaccia audio,
ecc. Se occorre utilizzare una sola uscita, servirsi di quella denominata L/Mono.
Nota bene: è possibile configurare queste uscite in modo che inviino il segnale a livello amp o a livello di linea
(predefinito) nel Menu Global Settings (impostazioni globali).
6. Uscita interruttore a pedale amp esterno (1/4”/6,35 mm, TRS): collegare questa uscita all’ingresso
dell’interruttore a pedale di un amplificatore per chitarra esterno per commutare tra i canali o accendere e
spegnere il reverb sull’amplificatore utilizzando il Gigboard.
IMPORTANTE! Collegare questa uscita unicamente ad amplificatori dotati di un ingresso per interruttore a
pedale “short-to-sleeve". Se si collega questa uscita a qualsiasi altro tipo di ingresso per interruttore a
pedale, si può danneggiare irrimediabilmente il dispositivo. Se non si è sicuri se l’amplificatore sia dotato di
un ingresso “short-to-sleeve” per interruttore a pedale o meno, consultare il manuale dell’amplificatore o
rivolgersi al produttore per chiedere conferma prima di provare.
7. Uscita cuffie (1/4” / 6,35 mm, TRS): collegare cuffie stereo standard da 1/4" (6,35 mm) a questa uscita.
8. Uscita FX Send (1/4” / 6,35 mm, TRS): collegare queste uscite agli ingressi di un altro modulo effetti, un
pedale effetti o al loop di effetti di ritorno di un amplificatore.
9. Ingresso FX Return (1/4”/6,35 mm, TRS): collegare questi ingressi alle uscite di un altro modulo effetti, un
pedale effetti o al loop di effetti “send” di un amplificatore.
Nota bene: è possibile configurare l’ingresso FX Return in modo che invii il segnale a livello rack o a livello
stomp (predefinito) nel Global Settings Menu
10. Ingresso MIDI (DIN a 5 poli): servirsi di un cavo MIDI standard per collegare questo ingresso all’uscita MIDI di
un dispositivo MIDI esterno opzionale.
11. Uscita MIDI (DIN a 5 poli): servirsi di un cavo MIDI standard per collegare questa uscita all’ingresso MIDI di
un dispositivo MIDI esterno opzionale.
12. Porta USB: collegare questa porta USB al computer servendosi di un cavo USB standard. Questo
collegamento consente all'HeadRush Gigboard di inviare e ricevere il segnale audio digitale da/verso il
computer. Si può anche utilizzare questo collegamento per importare o esportare impianti, preset di modelli e
setlist.
13. Ventola: assicurarsi che questa ventola sia libera da ostacoli quando si utilizza l’HeadRush Gigboard.
14. Ingresso di alimentazione: collegare questo ingresso ad una presa di alimentazione servendosi del cavo di
alimentazione in dotazione.
15. Interruttore di alimentazione: premere questo tasto per accendere l’HeadRush Gigboard. Tenere premuto
questo tasto per spegnere l’HeadRush Gigboard.
