Heath Zenith Motion Sensor Wall Switch SL-6105 User Manual

10
595-4881-10
Interrupteur
de sélection
de mode
Installation type
1. Enlever l’interrupteur mural existant de la
boîte de jonction.
2. Raccorderleslsdudétecteurcommeillustré
àlagure3.Avantd’installerledétecteurdans
la boîte de jonction, s’assurer qu’aucun l
ne soit exposé à chaque connexion.
3. Monter le détecteur dans la boîte de jonction à l’aide
des deux grandes vis de montage fournies.
4. Pournd’essai,utiliserunpetittournevispour
tourner la commande TIME complètement
dans les sens contraire des aiguilles d’une
montre et la commande LIGHT complètement
dans le sens des aiguilles. Rétablir l’alimenta-
tion au disjoncteur.
5. Régler l’interrupteur de sélection de mode en
position AUTO. Lorsque l’unité se stabilise,
(environ 1 minute), le détecteur est prêt à dé-
tecter le mouvement. Si le détecteur détecte un
mouvement, l’éclairage s’allume. L’éclairage
s’éteindra environ 5 secondes après qu’aucun
mouvement n’ait été détecté.
O
FF
O
N
AU
TO
T I M E L I G H T
+
Test 20
151
5 10
Fil de mise à la terre
vert à la vis ou au fil
de mise à la terre de la
boîte de jonction
Noir
Noir
CHARGE D'ÉCLAIRAGE
MISE EN GARDE: Couper
l'alimentation au disjoncteur avant de
faire le câblage.
INSTALLATION DU DÉTECTEUR
Enlèvement du couvercle de la commande
1. Enleverlaplaquedécorative(xéeaumoyen
de deux vis).
2. Presser avec un tournevis comme illustré à
la gure 2. Faire pivoter le couvercle pour
l’enlever.
Bloc de
commande
Couvercle de
la commande

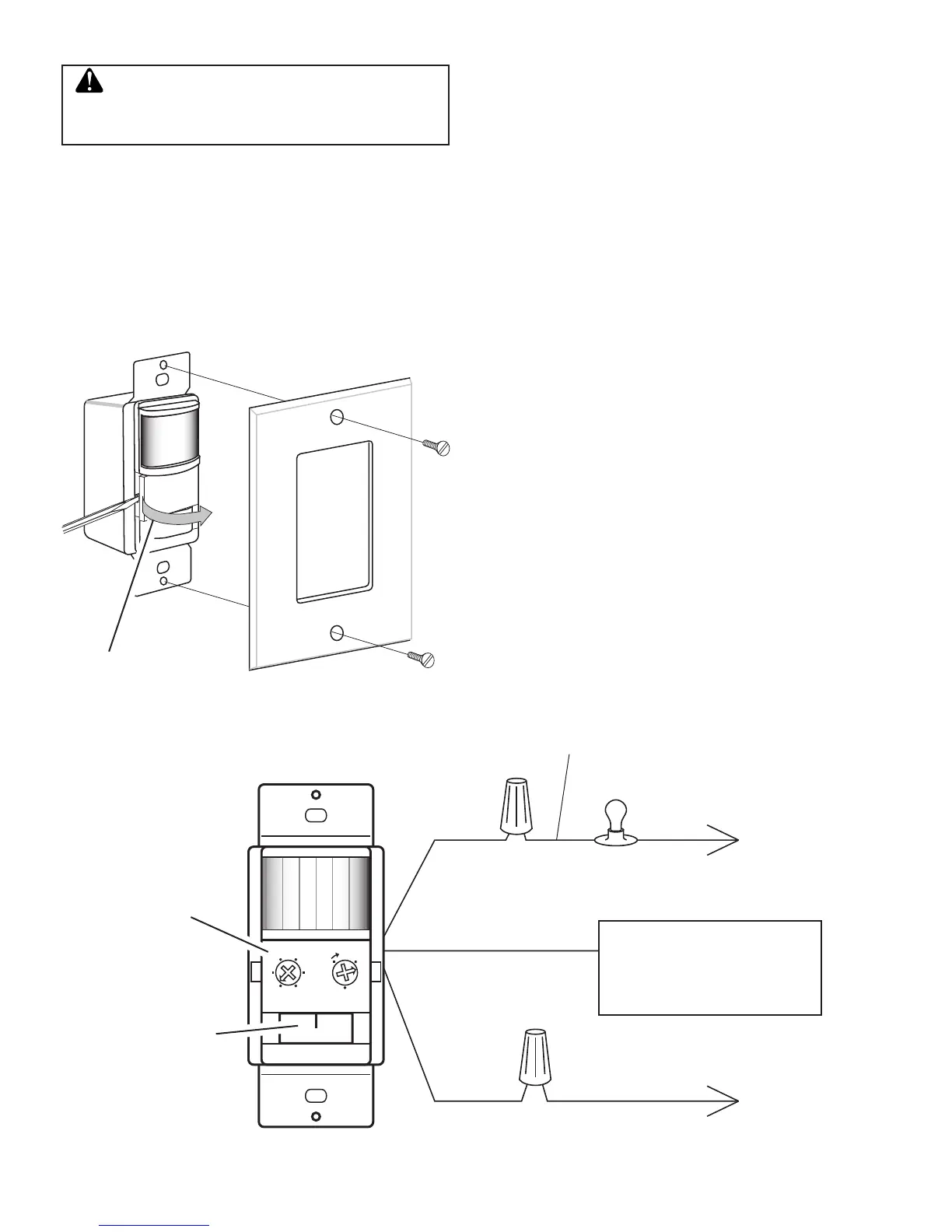

Figure 2 - Enlèvement du couvercle de la
commande
Figure 3 - Raccordement des fils du détecteur
Ligne sous
tension
Retour
neutre
Vers la charge d’éclairage
