6
595-4881-10
Instalación típica
1. Quite el interruptor de pared existente de la
caja de empalmes.
2. Conecte los hilos eléctricos del detector como
se muestra en la Figura 3. Antes de instalar el
detector en la caja de empalmes, asegúrese
que no haya alambre expuesto en cada
conexión.
3. Monte el detector en la caja de empalmes con
los dos tornillos de montaje provistos.
4. Para hacer pruebas, use un destornillador pe-
queño para girar el control de Tiempo (TIME)
completamente hacia la izquierda y el control
de Luz (LIGHT) completamente hacia la de-
recha. Prenda la energía en el cortacircuitos.
5. Fije el interruptor de selección de fase en
la posición de AUTO. Cuando la unidad se
estabiliza (dentro de 1 minuto) el detector
estálistoparadetectarmovimiento.Sidetecta
movimiento, la luz se prenderá. La luz se
apagará5segundosdespuésdequeyanose
detecte movimiento.
O
FF
O
N
AU
TO
T I M E L I G H T
+
Test 20
151
5 10
Negro
Negro
ADVERTENCIA: Apague la energía
en el cortacircuitos antes de hacer las
conexiones.
INSTALACION DEL DETECTOR

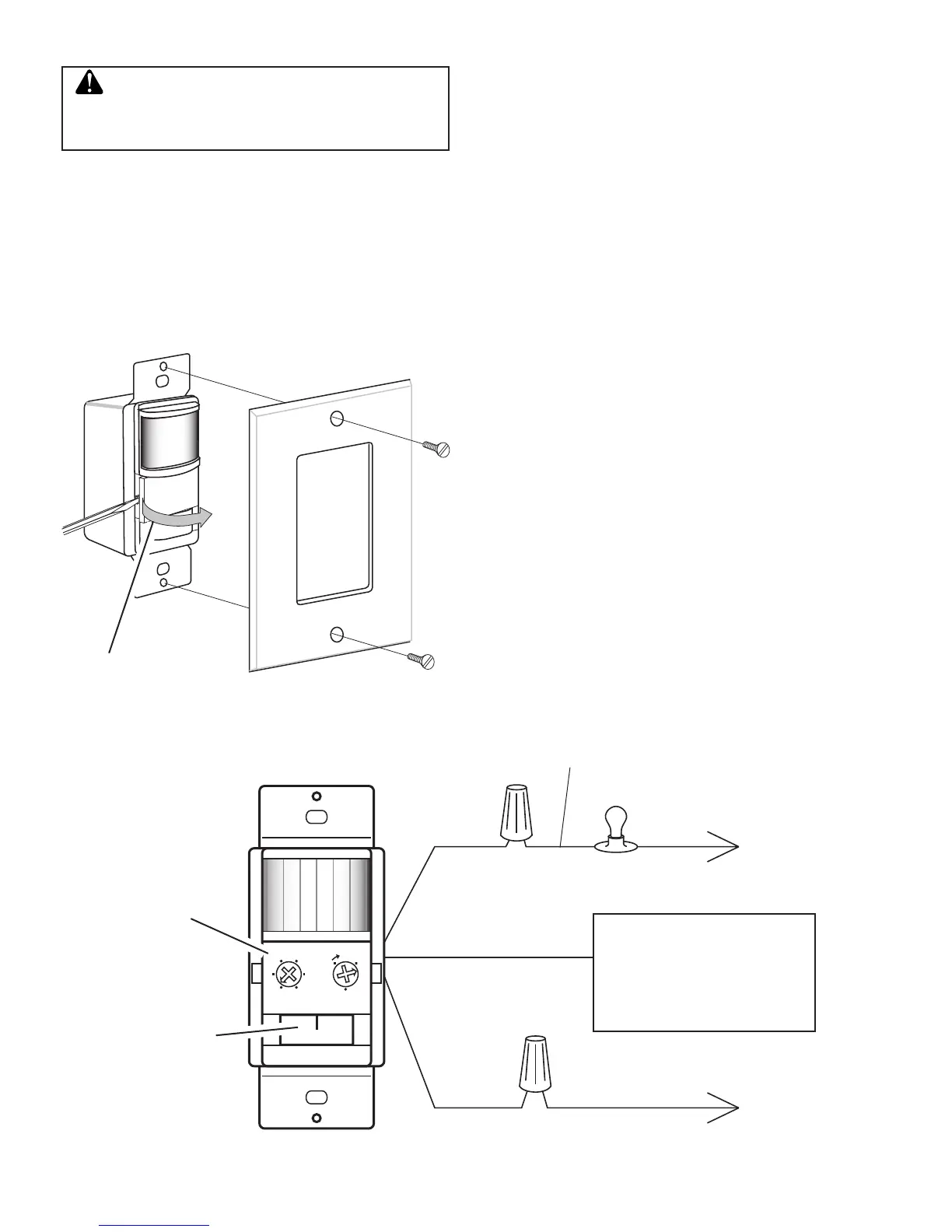

Cómo quitar la tapa del panel de control
1. Quite la placa cubertora decorativa (asegurada
con dos tornillos decorativos).
2. Presione con un destornillador como se muestra
en la Figura 2. Gire la tapa del panel de control
hacia afuera para quitarla.
Panel de
control
Tapa del panel
de control
Figura 2 - Cómo quitar la tapa del panel
de control
Figura 3 - Cómo conectar los hilos eléctricos del detector
El alambre verde de
conexión a tierra al
tornillo de la caja de
empalmes o al alambre
de conexión a tierra.
CARGA DE LUZ
Interruptor
selector de
fase
Línea
“Caliente”
Retorno
nuetro
A la carga de alimentación
