POSITIP 880
Guide d'installation
Le mode d’emploi complet est disponible à l'adresse www.heidenhain.de.
6. Installation
La sécurité de tout système incorporant ce produit relève de l'entière
responsabilité du monteur ou de l'installateur du système.
Interfaces
Arrière
1
Interrupteur
d'alimentation
2
Prise secteur
3
Porte-fusible remplaçable
4
Port parallèle
5
Palpeur d'arête KT 130
6
Entrées des systèmes de mesure :
axe X1 à X6 pour systèmes de
mesure 11 µA
CC
/1 V
CC
/interface
EnDat.
7
RS-232-C : communication PC
8
Borne de terre (masse)
voir avertissement ci-
dessous
11
Interface machine auxiliaire (AMI) :
interface machine supplémentaire

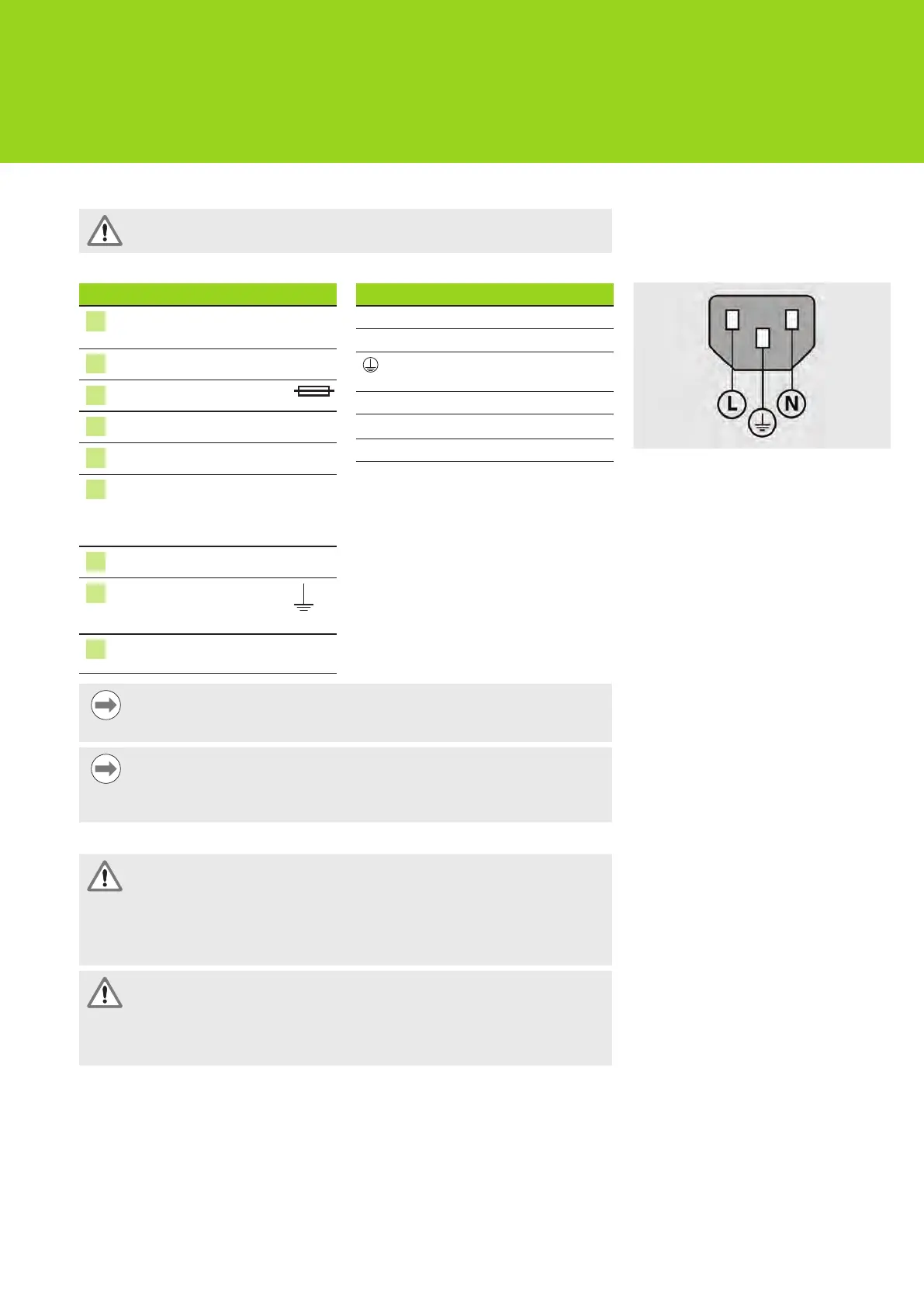

Câble secteur
L :
ligne de tension (marron)
N :
neutre (bleu)
Conducteur de protection (terre)
borne (vert/jaune)
3 fils conducteurs (avec terre)
Section min. du câble : 0,75 mm
2
Longueur max. du câble : 3 m
Câble secteur
Remarque
Ne pas brancher ou débrancher les connecteurs lorsque l'appareil est sous
tension. Les composants internes peuvent être endommagés.
Remarque
La borne de terre (masse) à l'arrière de l'appareil doit être connectée au point
de terre central de la machine. Section minimale des fils conducteurs : 6 mm
2
.
Ne jamais utiliser cet équipement sans mise à la terre.
Connexion électrique
Attention ! Risque de choc électrique
Un risque de choc électrique existe si ce produit n'est pas mis correctement à
la terre.
Pour éviter tout risque, utiliser toujours un câble secteur à 3 conducteurs (mis
à la terre). Veiller à ce que la terre soit correctement raccordée à l'installation
électrique de l'entreprise.
Attention ! Risque d'incendie
Il y a risque d'incendie si le câble secteur utilisé n'est pas conforme aux
caractéristiques techniques minimales.
Afin d'éviter ce risque, utiliser systématiquement un câble secteur qui soit au
moins conforme aux caractéristiques techniques minimales.
Connecter le câble secteur
Pour connecter le câble secteur :
vérifier que l'interrupteur d'alimentation est sur OFF
vérifier que le câble secteur n'est pas connecté à l'alimentation secteur
insérer la prise femelle du câble secteur dans le connecteur à l'arrière de l'appareil
