POSITIP 880
Instrukcja instalacji
Pełna instrukcja obsługi znajduje się pod adresem www.heidenhain.de do dyspozycji
6. Instalacja
Odpowiedzialność za bezpieczeństwo systemu, w którym używane jest to
urządzenie, nosi monter lub instalujący ten system.
Interfejsy
Panel tylny
1
Wyłącznik sieciowy
2
Przyłączenie sieciowe
3
Uchwyt dla wymienialnego
bezpiecznika
4
Szeregowe przyłączenie
5
Czujnik krawędziowy KT 130
6
Wejścia enkoderów:
X1- do X6-osie dla enkoderów z
11 µA
SS
/ 1 V
SS
/EnDat-interfejsem.
7
V.24/RS-232-C: komunikacja z PC
8
Uziemienie: patrz
następująca wskazówka
ostrzegawcza
11
Auxiliary Machine Interface
(AMI): dodatkowy interfejs
maszynowy

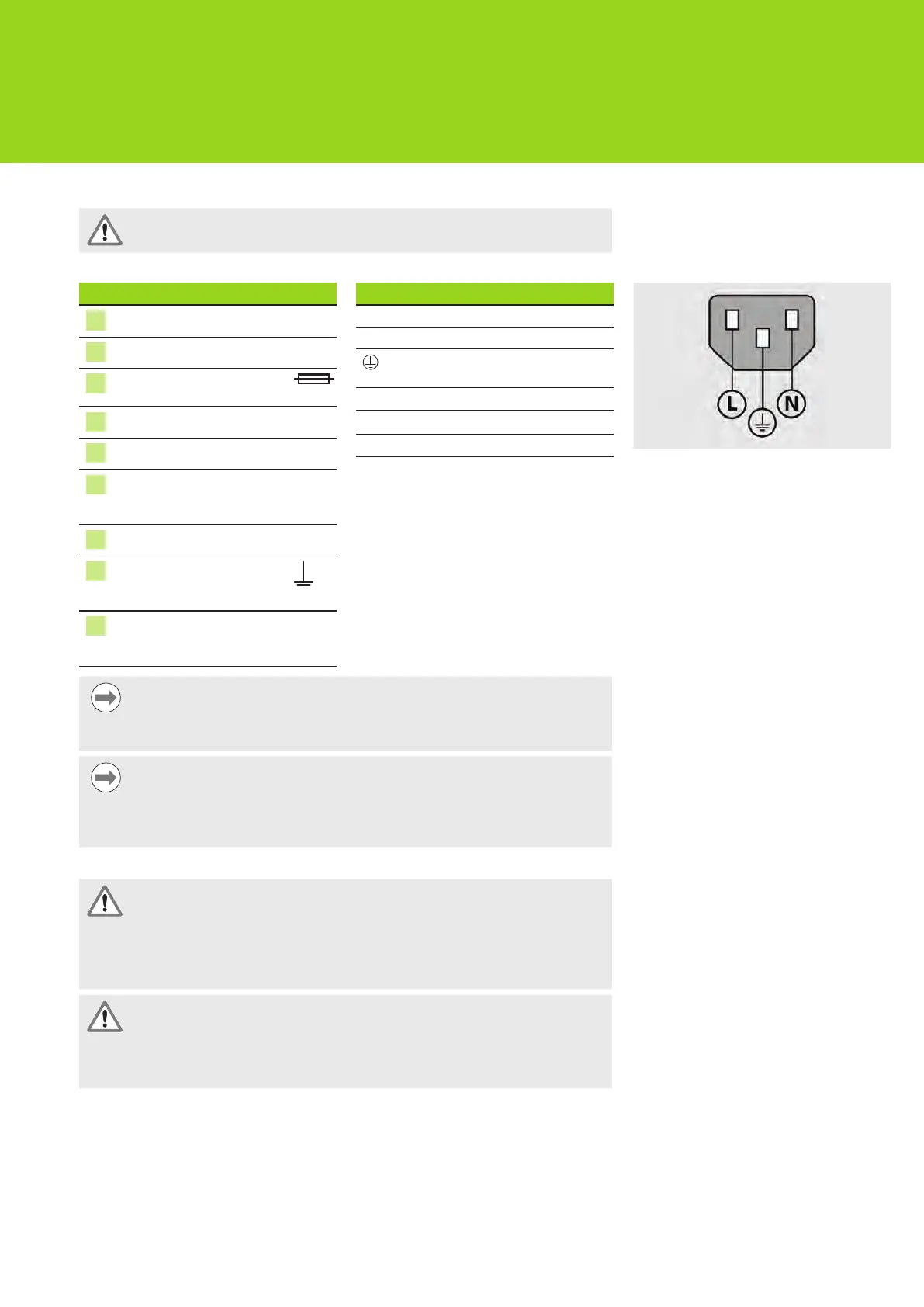

Kabel sieciowy
L: Przewód zewnętrzny (brązowy)
N: Przewód neutralny (niebieski)
Złącze przewodu ochronnego
(zielony/żółty)
3-biegunowy (uziemiony)
Minimalny przekrój: 0,75 mm
2
Max.długość kabla: 3 m
Kabel sieciowy
Wskazówka
Dokonywanie połączeń i rozłączeń wtykowych tylko przy wyłączonym
urządzeniu! Wewnętrzne elementy konstrukcji mogą w przeciwnym razie
zostać uszkodzone.
Wskazówka
Podłączenie uziemienia na tylnej stronie obudowy musi być połączone
z centralnym punktem uziemienia maszyny! Minimalny przekrój
poprzeczny kabla łączeniowego: 6 mm
2
Nie eksploatować urządzenia bez
przewidzianego uziemienia!
Podłączenie do instalacji elektrycznej
Ostrzeżenie! Niebezpieczeństwo porażenia prądem!
W przypadku niewłaściwego uziemienia urządzenia istnieje zagrożenie
porażenia prądem.
Proszę używać dla unikania tego niebezpieczeństwa zawsze
3-biegunowego kabla sieciowego oraz upewnić się, iż uziemienie w
budynku jest właściwie wykonane.
Ostrzeżenie! Niebezpieczeństwo pożaru!
Jeśli używany kabel sieciowy nie spełnia minimalnych wymogów
eksploatacyjnych, istnieje zagrożenie pożarem.
Proszę używać dla uniknięcia tego zagrożenia zawsze kabla sieciowego,
spełniającego minimalne wymogi lub je przewyższającego.
Podłączenie kabla sieciowego
Podłączenie kabla sieciowego:
 Wyłącznik sieciowy ustawić na "Aus/Off".
 Odłączyć kabel sieciowy od głównego zasilania.
 Wtyczkę kabla sieciowego podłączyć do gniazda sieciowego na tylnej stronie
urządzenia.
