Helios KWL EC 360 W - Gerät; Montage

8
Kompakte Wandgeräte – KWL EC 360 W/W ET
Montage- und Betriebsvorschrift
DE
4. Geräterückwand wieder anschrauben.
5. Gerätetür für weitere Montageschritte geöffnet lassen.
4.2 Montage
4.2.0 Montageschritte GERÄT:

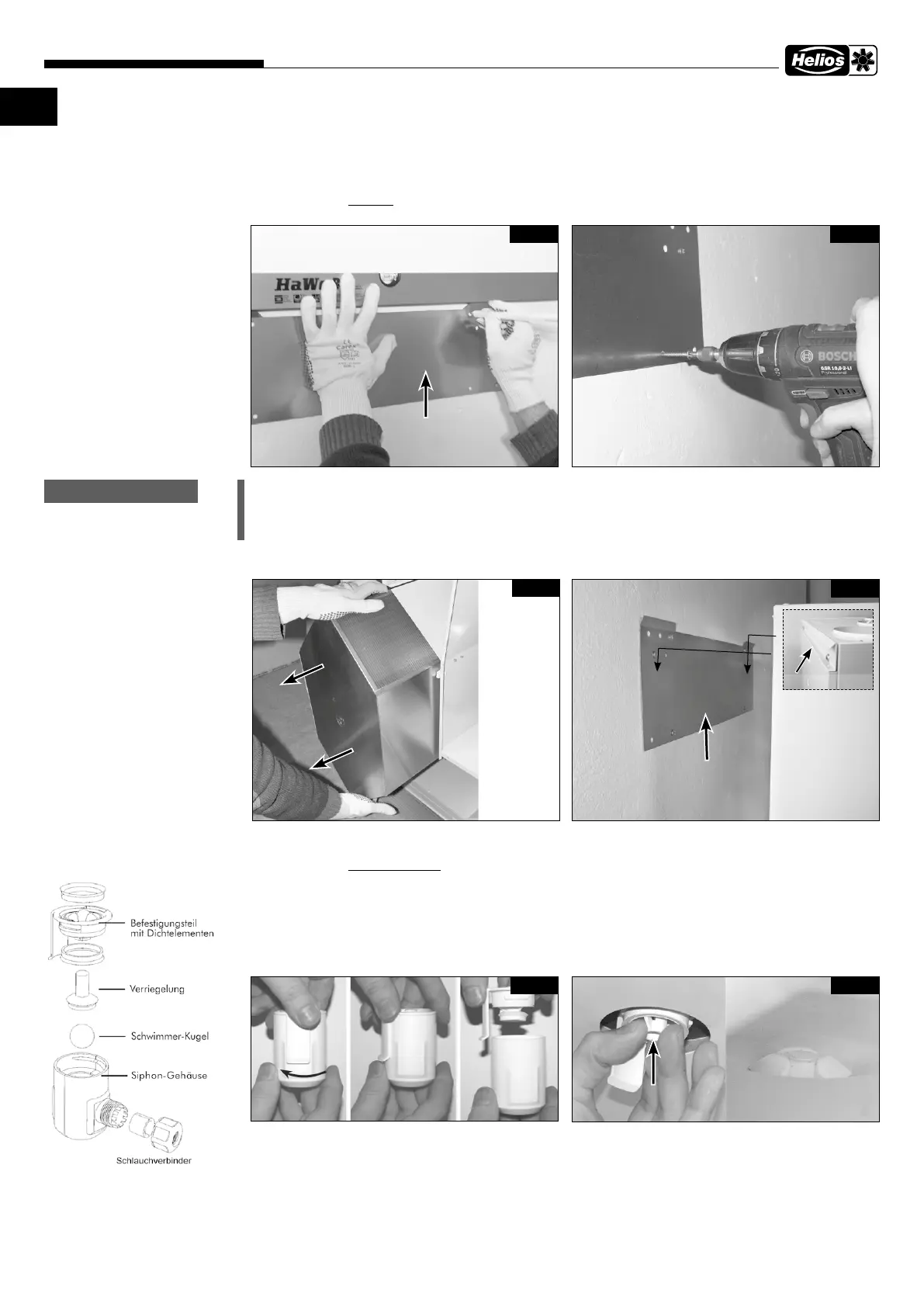

1. Beiliegende Wandschiene waagerecht an der Wand montieren (s. Abb. 7 und 8).
m Verletzungsgefahr durch hohes Gewicht des Geräts!
Das Gerät kann beim Anheben herunterfallen und schwere Verletzungen verursachen.
> Den Wärmetauscher vorsichtig, mit beiden Händen, aus dem Gerät entnehmen.
> Gerät mit mindestens 2 Personen bewegen.
2. Zur Reduzierung des Gewichts den Wärmetauscher aus dem Gerät entnehmen (s. Abb. 9).
3. Gerät an der Haltelasche in die Wandschiene einhängen (s. Abb. 10).
4. Sicherstellen, dass das Gerät fest an der Wand montiert ist.
4.2.1 Montageschritte KUGELSIPHON:
Während der Heizperiode kann es durch den Prozess der Wärmerückgewinnung im Wärmetauscher zur Bildung von
Kondensat kommen. Das Kondensat muss frei aus dem Gerät ablaufen können. Hierzu muss der beiliegende Kugel-
siphon (Lieferumfang) in der Bodenwanne des Geräts montiert werden:
1. Kugelsiphon öffnen. Hierzu das Befestigungsteil 1/4-Drehung aufdrehen (s. Abb. 11).
2. Befestigungsteil von unten in die Öffnung der Bodenwanne stecken, bis die Krallen an der Blechkante der Boden-
platte einrasten (s. Abb. 12).
Abb.7
Trageschiene
Abb.8
m
WARNUNG
m
Abb.9
Abb.10
KWL-Gerät
Wandschiene
Haltelasche
Abb.11
Abb.12
Ansicht unten Ansicht oben
