Kompakte Wandgeräte – KWL EC 360 W/W ET
Montage- und Betriebsvorschrift
– Lüftungsleitungen anschließen
Die Geräte sind mit vier Muffen (Ø 160 mm) für den Anschluss an das Rohrsystem ausgerüstet. Die Lüftungsleitungen
müssen fest und dicht an die Muffen angeschlossen werden. Hierzu sind die Rohranschluss-Verbinder RVBD 160 K
(Zubehör) zu verwenden.

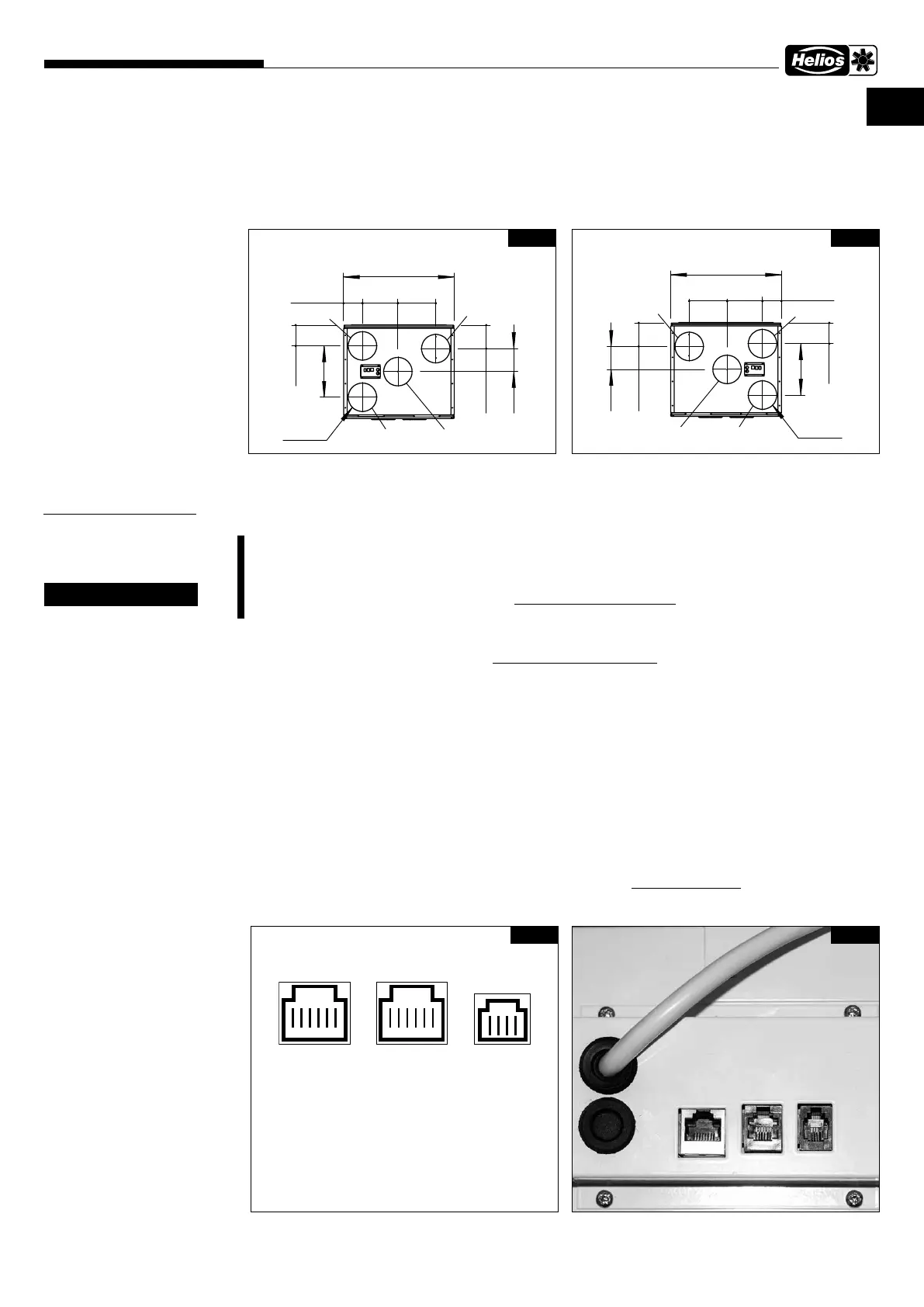

Die Anordnung der Lüftungsleitungen (Zuluft, Abluft, Außenluft und Fortluft) sind Abb. 24 (Außenluftanschluss von
rechts) und Abb. 25 (Außenluftanschluss von links) zu entnehmen.
5.0 Elektrischer Anschluss
m
Lebensgefahr durch elektrischen Schlag!
Ein elektrischer Schlag kann zu Tod oder schweren Verletzungen führen.
> Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Schaltraumes ist das Gerät allpolig vom Netz
zu trennen.
> Der elektrische Anschluss darf nur von einer autorisierten Elektrofachkraft entsprechend den Anschlussplänen
ausgeführt werden.
– Gerät öffnen
Das Öffnen des Gerätes darf nur von einer autorisierten Elektrofachkraft durchgeführt werden!
Wird der interne Klemmenkasten des Gerätes geöffnet, muss das Gerät allpolig vom Netz getrennt werden!
> Gerät fünf Minuten abkühlen lassen bzw. warten, bis die Ventilatoren ausgedreht sind.
> Gefährdung durch elektrischen Schlag, bewegliche Teile (Ventilatoren) und heiße Oberflächen.
– Revisions- und Hauptschalter bauseits integrieren
Es muss ein Revisions- und Hauptschalter (Zubehör) in die Gerätezuleitung integriert werden. Die Kontaktöffnung muss
dabei mind. 3 mm betragen. Der Revisions- und Hauptschalter muss mit geeigneten Mitteln gegen Wiedereinschalten
gesichert werden.
Wird eine Fehlerstrom-Schutzeinrichtung in die Zuleitung des Geräts verbaut, muss die Fehlerstrom-Schutzeinrichtung
die folgenden technischen Merkmale aufweisen: Typ A oder B mit einem Bemessungsdifferenzstrom von 30 mA.
Das Gerät hat einen Schutzleiterstrom von max. 0,9 mA.
5.1 Anschlüsse für Zubehör und Netzwerk
Zum Anschluss von Zubehör oder für die Netzwerkverbindung ist das Anwenderhandbuch „KWL easyControls” zu
beachten.
Die Anschlüsse für Zubehör und Netzwerk befinden sich auf der Oberseite des Geräts (s. Abb. 26 und 27).
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
Abluft
ø160
Zuluft
Außenluft
Fortluft
Abb.24
Außenluftanschluss von rechts
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
Abluft
ø160
Zuluft
Außenluft
Fortluft
Abb.25
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
Außenluftanschluss von links
KAPITEL 5
ELEKTRISCHER
ANSCHLUSS
m
GEFAHR
RJ12
Steuerleitung RJ10 ( digital )
RJ45
Steuerleitung RJ12 ( Analog )
RJ10
TCP/IP Verbindung
Abb.26 Abb.27
RJ45 RJ12 RJ10
