4
Kompakte Wandgeräte – KWL EC 360 W/W ET
Montage- und Betriebsvorschrift
2.7 Feuerstätten
Die einschlägig geltenden Vorschriften für den gemeinsamen Betrieb von Feuerstätte, Wohnungslüftung und
Dunstabzugshaube (Informationen über den Bundesverband des Schornsteinfegerhandwerkszentralinnungs-
verband (ZIV)) sind zu beachten!
Allgemeine baurechtliche Anforderungen
Die zentralen Lüftungsgeräte mit Wärmerückgewinnung dürfen nur dann in Räumen mit raumluftabhängigen Feuerstät-
ten installiert und betrieben werden, wenn deren Abgasabführung durch besondere Sicherheitseinrichtungen (bauseits)
überwacht wird, die im Auslösefall das Gerät spannungsfrei schalten. Des Weiteren müssen die Verbrennungsluftleitun-
gen und/oder Abgasanlagen der raumluftabhängigen Feuerstätten, in Zeiten in denen die Feuerstätte nicht betrieben
wird, absperrbar sein.
m Lebensgefahr durch gefährliche Rauchgasentwicklung!
Unterdrucküberwachungssysteme müssen immer in der Gerätezuleitung eingebunden werden!
Die Verwendung des externen Kontaktes (Funktion 1; Gerät Ein-/Ausschalten), des Erweiterungsmoduls (KWL-EM)
oder der Raumfühler (KWL-CO
2
, KWL-VOC) als Abschaltung für die Unterdrucküberwachung, ist nicht zulässig.
Wir empfehlen vor der Beschaffung eines Unterdruck-Überwachungssystem für Feuerstätten mit dem zuständigen
Schornsteinfeger zu sprechen, um eventuelle Wünsche zu berücksichtigen.

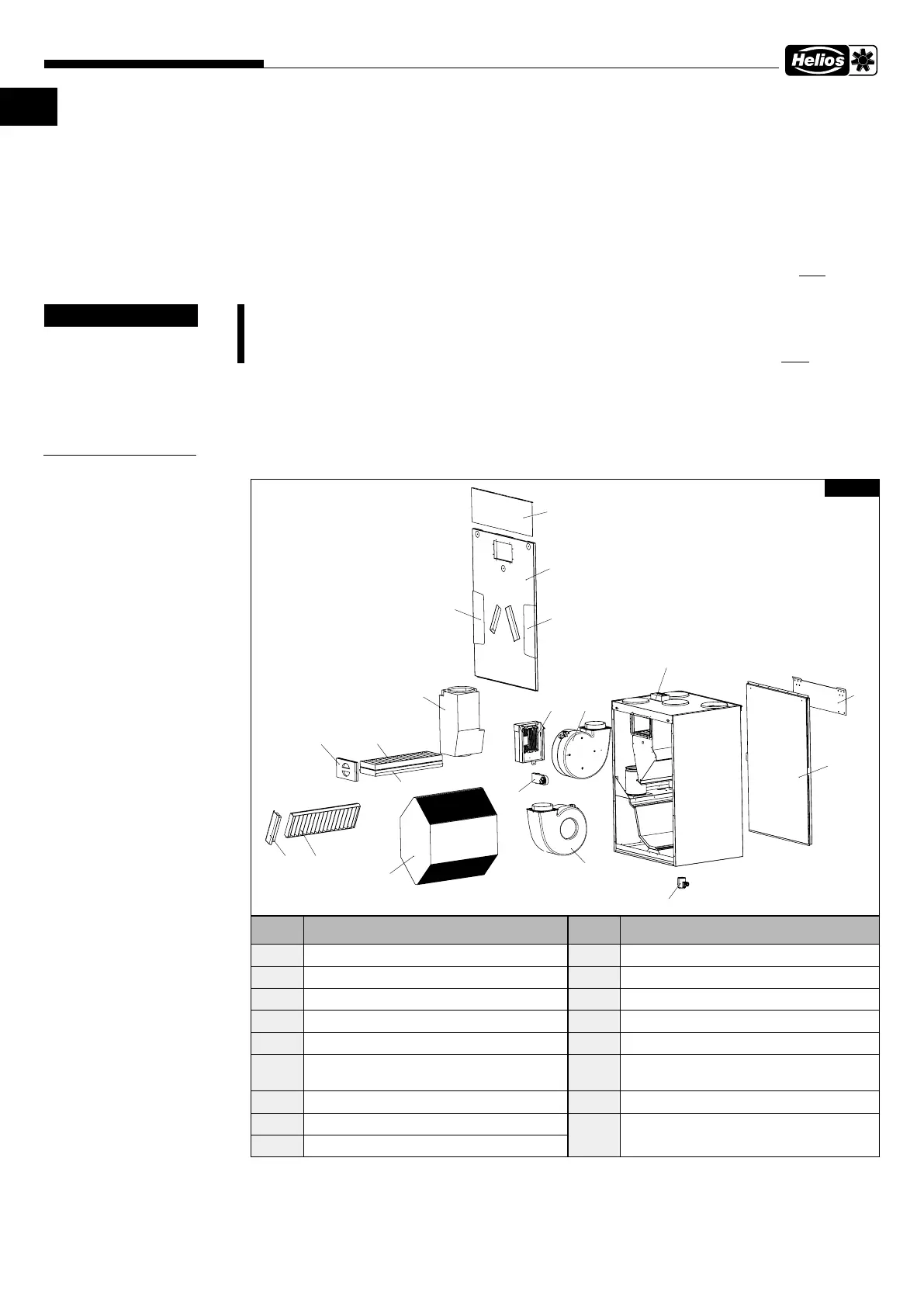

3.0 Geräteübersicht
m
GEFAHR
KAPITEL 3
TECHNISCHE DATEN
Pos. Benennung Pos. Benennung
1 Fortluftventilator 10 Siphon
2 Zuluftventilator 11 Filterabdeckung Abluft
3 Filterabdeckung Außenluft 12 Klemmenkasten
4 Blende 13 RJ-Adapter-Platine
5 Gerätetür 14 Wandhalterung
6 Geräterückwand 15
Filter Coarse 65 % Abluft
Filter Coarse 65 % Zuluft
7 Schalldämpfer 16 Filter ePM1 50 % Zuluft
8 Wärmetauscher
17 Bypassmotor
9 Designblende
4
5
9
9
1
2
13
14
6
12
7
15
3
11
15
8
17
16
10
Abb.1
DE
