7
Kompakte Wandgeräte – KWL EC 360 W/W ET
Montage- und Betriebsvorschrift
DE

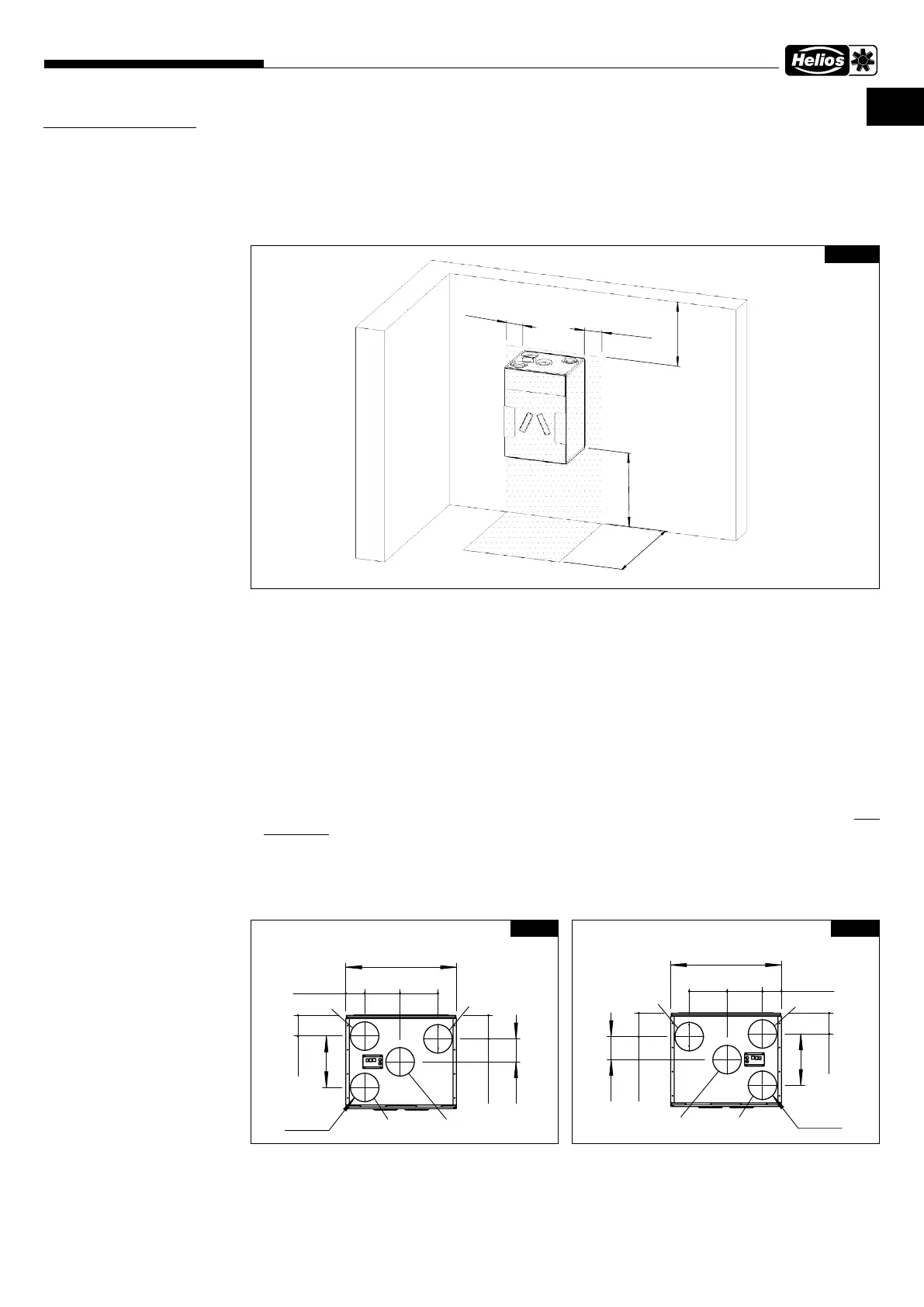

4.0 Positionierung
Das Gerät ist zur Installation innerhalb der Wohneinheit bzw. des Gebäudes, an der Wand oder zum Einbau in einen
Schrank, vorgesehen. Aufgrund der Betriebsgeräusche wird empfohlen das Gerät bspw. in einem Waschraum, Tech-
nikraum oder Abstellraum aufzustellen. Es ist darauf zu achten, dass im Installationsbereich ein Abwasseranschluss
vorhanden ist.
Für Wartungs- und Installationsarbeiten muss das Gerät bzw. der Klemmenkasten frei zugänglich sein. Folgende Min-
destabstände zu Wand und Decke sind zu beachten und einzuhalten (s. Abb. 4).
– Einbauhinweise:
1. Die Aufstellung darf nur in frostfreien Räumen erfolgen, da die Gefahr des Einfrierens besteht. Die Raumtemperatur
darf nicht unter +5 °C absinken.
2. Bei Aufstellung in beheizten Räumen und Räumen mit höherer Luftfeuchtigkeit kann es im Bereich der Außen- und
Fortluftleitungen an der Außenseite des Geräts zur Bildung von Kondensat kommen.
In diesem Fall ist an der Außenseite des Geräts eine dampfdiffusionsdichte Dämmung flächig anzubringen. Die Min-
destdämmstärken gemäß DIN EN 1946-6, 05/2009 sind einzuhalten.
3. Bei der Positionierung muss ausreichend Platz für eine leichte Zugänglichkeit des Geräts vorgesehen werden. Über
und unter dem Gerät sind mindestens 30 cm für Wartungsarbeiten freizuhalten (vgl. Abb. 4)!
4. Um einen sicheren Kondensatablauf zu gewährleisten, muss das Gerät von der Unterkante mindestens 300 mm
über dem Boden montiert sein (vgl. Abb. 4).
5. Um Schallübertragungen zu vermeiden, muss je nach Bausubstanz bauseits eine geeignete Schallentkopplung vor-
gesehen werden.
6. Ist eine externe Nachheizung verbaut, muss die Lüftungsleitung mind. 0,5 m vor und nach dem Heizregister aus nicht
brennbarem Material bestehen (s. Funktionsschema).
4.1 Gerät an Aufstellbedingungen anpassen
Das Gerät lässt sich je nach Bedarf an die Aufstellbedingungen anpassen. Die Montage des Außenluftanschlusses kann
von rechts oder links erfolgen. Im Auslieferungszustand befindet sich der Außenluftanschluss auf der rechten Seite des
Geräts (s. Abb. 5).
– Anpassung Außenluftanschluss
Soll der Außenluftanschluss von der linken Seite des Geräts (s. Abb. 6) erfolgen, muss das Gerät wie folgt umgebaut
werden:
1. Blende der Gerätevorderseite abnehmen.
2. Schrauben an der Gerätetür und Geräterückwand herausdrehen und diese abnehmen.
3. Gerätekorpus um 180° drehen.
KAPITEL 4
MONTAGE
~ 1200
min.300
min. 50
min. 300
min.50
Maße in mm
Abb.4
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
Abluft
ø160
Zuluft
Außenluft
Fortluft
Abb.5
Außenluftanschluss von rechts
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
Abluft
ø160
Zuluft
Außenluft
Fortluft
Abb.6
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
235
Kugelsiphon
ø12
932
550
270
235
270
206 220
134
137
121
299
110
643
Abluft
ø160
Zuluft
Außenluft
Fortluft
Außenluftanschluss von links
