Centrale murale compacte – KWL EC 360 W/W ET
Notice de montage et d'utilisation
m Danger de mort en raison de gaz dangereux
Les systèmes de surveillance sont toujours raccordés directement à l’alimentation de la centrale !
Il est interdit d’utiliser le contact externe (fonction 1 : marche/arrêt) du KWL EM ou des capteurs KWL-CO
2
/ KWL-
VOC comme interrupteur pour le système de surveillance.
Nous vous recommandons de vous adresser au ramoneur responsable avant d'acheter un système de surveillance afin
de prendre en compte les éventuelles demandes

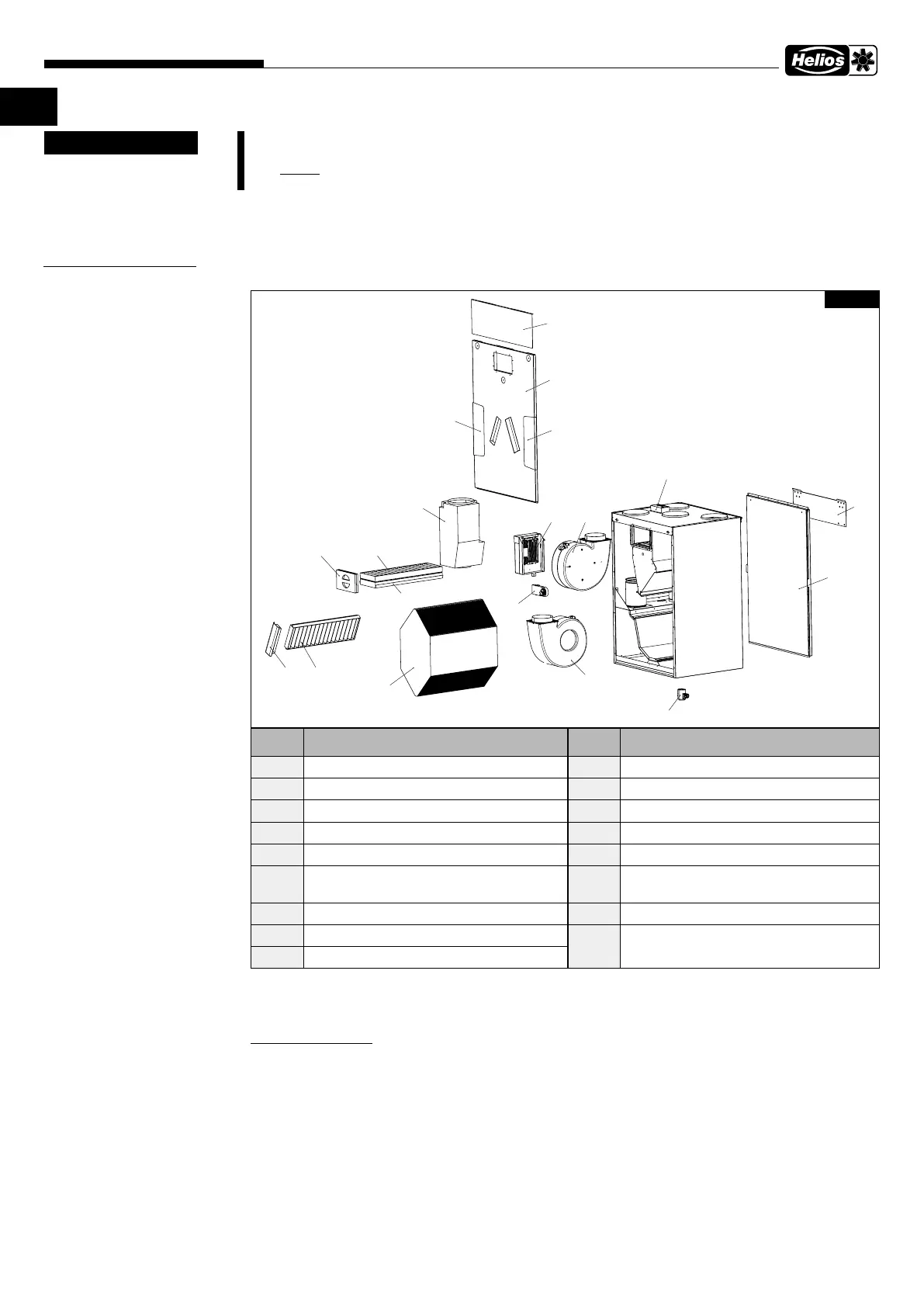

3.0 Vue d'ensemble de l'appareil
3.1 Données techniques
KWL EC 360 W/W ET
Tension/Fréquence 1~ 230 V~/50 Hz
Courant nominal - Fonctionnement ventilation 0,5 A
Courant nominal - Préchauffage 6,3 A
Courant nominal - max. total 0,5 A (6,8 A en comptant le préchauffage)
Préchauffage électrique (sortie) 1,0 kW (accessoire)
Bypass été automatique (réglable)
Câble d’alimentation jusqu’au tableau élec. NYM-J 3 x 1,5 mm
2
Débit V m
3
/h (9 niveaux) 410/ ... /k.A.
Plage de température fonctionnement -20 °C jusqu'à +45 °C
Plage de température installation +5 °C jusqu'à +45 °C (< 90 % d'humidité relative, sans condensation)
Protection IP30
Poids 72 kg (KWL EC 360 W) / 70 kg (KWL EC 360 W ET)
Échangeur à contre-courant Synthétique
m
DANGER
CHAPITRE 3
DONNÉES TECHNIQUES
Pos. Désignation Pos. Désignation
1 Ventilateur d'extraction 10 Siphon
2 Ventilateur de soufflage 11 Couvercle du filtre air extrait
3 Couvercle du filtre extérieur 12 Boîte à bornes
4 Ouverture 13 Connecteur RJ
5 Porte d'accès 14 Support mural
6 Panneau arrière 15
Filtre Coarse 65 % air extrait
Filtre Coarse 65 % air soufflé
7 Silencieux 16 Filtre ePM1 50 % air soufflé
8 Échangeur à contre-courant
17 Moteur bypass
9 Façade design
4
5
9
9
1
2
13
14
6
12
7
15
3
11
15
8
17
16
10
Fig.1
