3
4
2.15. Дверной выключатель
Под дверным выключателем подразумевается выключатель на двери сауны. Данный выключатель
соответствует правилам. Общественные и частные сауны должны быть оснащены дверным выключателем;
речь идет о таких саунах, в которых нагреватель можно включать, находясь снаружи сауны, например при
помощи кнопки «Вкл./Выкл.» или аналогичным способом.
Панель управления автоматически обнаруживает подключение дверного выключателя к печатной плате
OLEA 103 нагревателя. При первом использовании сауны после установки закройте дверь сауны и включите
питание с помощью главного выключателя нагревателя.
Если до запуска обогрева открыть дверь, спустя одну минуту после этого автоматический (дистанционный)
режим (предварительный нагрев) отключится. Необходимо закрыть дверь и перезапустить эту функцию с
панели управления.
Если дверь остается открытой дольше пяти минут при включенном нагревателе, происходит автоматическое
отключение нагревателя.
Нагреватель можно снова включить с панели управления, когда дверь будет закрыта. Индикатор
неисправности (если установлен) начнет мигать. См. приведенные ниже инструкции по установке.
Инструкции по установке и подключению дверного выключателя
Дверной выключатель устанавливается вне помещения сауны на верхней кромке двери на расстоянии не
менее 300 мм от внутреннего угла.
Выключающая часть устанавливается на дверной раме, а магнит устанавливается на двери. Расстояние
между выключателем и магнитом — 18 мм.
Если дверной выключатель устанавливается в верхней части двери, рекомендует использовать модель
Sauna360 0043233, SSTL 8260371.
Если дверной выключатель устанавливается в нижней части двери, рекомендует использовать модель
Sauna360 SP11000326, SSTL 8263280
См. инструкции по установке и эксплуатации, прилагаемые к нагревателю.

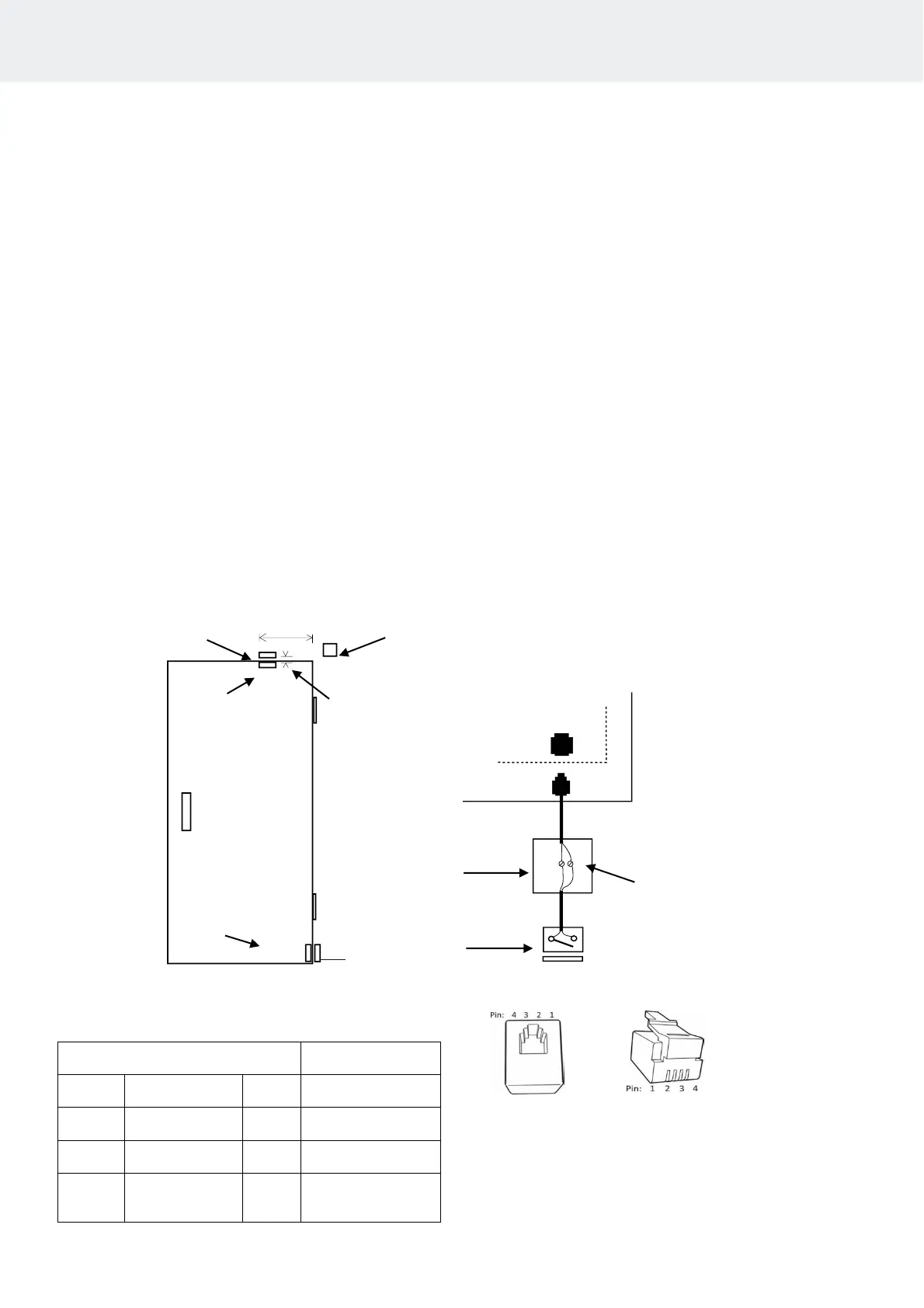

Рисунок. 7. Установка дверного выключателя
Таблица 4. Подключение дверного переключателя к разъем
Дверной выключатель
Цвет проводника
Контакт
1
Контакт
2
Контакт
3
Дверной
выключатель
Земля
Оранжевый
Контакт
4
Дверной
выключатель
12 В
пост.
тока
Зеленый/белый
10
Инструкция по эксплуатации и монтажу Cup D
OLEA 103
Контактора коробки
Соединительная
коробка
Подключите
коричневый и черный
провода дверного
выключателя.
(нормально открытый
контакт).
Дверной
выключатель
Магнит для двери
Магнит
на двери
Max 18 mm
Дверной выключатель Мин. 300 мм Распределительная коробка
Положение
дверного
выключателя
при установке в
нижней части
двери
Рисунок 8. Расположение выводов
разъема RJ10 печатной платы.
