Modèles Ellipse et Quadro sans distributeur de cirage
Echange des brosses
Pour faciliter l’opération, 2 personnes sont nécessaires.
1.
Retirer le couvercle de l’ouverture de la paroi postérieure de la
machine avec une clé Allen (2,5 mm) (image 8).
2.
La personne A maintient le support du moteur en retenant les
brosses pour éviter que celui-ci tombe sur la natte de caout-
chouc (image 11).
3.
La personne B dévisse complètement et retire les 4 écrous du
support du moteur avec une clé à tube (13 mm) (image 12).
4.
La personne A dépose le support du moteur maintenant libre
doucement devant sur la nappe de caoutchouc (image 13).
Attention: ne pas forcer le câble du moteur lors de cette opéra-
tion.
5.
Dévisser les vis de la bride de la brosse claire avec une clé Allen
(3 mm) et retirer latéralement la brosse.
6.
Dévisser les vis de la bride de la brosse noire de pré-nettoyage
avec une clé Allen (2,5 mm) et retirer la brosse.
7.
Lors du montage des brosses de rechange bien placer les vis
des brides dans la cuvette située sur l’axe.
8.
La personne A soulève le support du moteur dans la position de
montage pour que la personne B puisse xer les écrous.
9.
Revisser le couvercle de l’ouverture. Faire attention à ne pas
coincer un câble.
Modèle Politec
Echange des brosses
1.
Dévisser les xations de la machine au mur situées sur l’arc
circulaire (image 14).
2.
Poser la partie postérieure de la machine sur une base adé-
quate.
3.
Ceci n’est valable que pour le modèle Politec Solar avec distri-
buteur de cirage: Dévisser l’écrou chapeau du distributeur avec
une clé plate (10 mm) et faire basculer le distributeur vers le
haut (image 15).
4.
Dévisser les 4 écrous du support du moteur situés à l’intérieur
de la paroi postérieure avec une clé plate (10 mm) (image 16).
5.
Une partie de l’axe peut être rendue accessible en faisant
virer le support du moteur vers la droite ou vers la gauche
(image 17). Ce faisant, ne pas forcer le câble du moteur.
6.
Dévisser la bride des brosses avec une clé Allen (3 mm).
7.
Retirer les brosses de l’axe.
8.
Placer les brosses de rechange de la même façon.
9.
Fixer la bride sur l’axe. Faire attention à bien placer les vis de
xation dans la cuvette située sur l’axe.
10.
Rexer le support du moteur sur la paroi postérieure avec les
4 écrous. Faire attention à ce que le câble de mise à terre soit
bien xé à la carcasse.
11.
Remettre la machine à sa place et xer l’arc circulaire au mur.

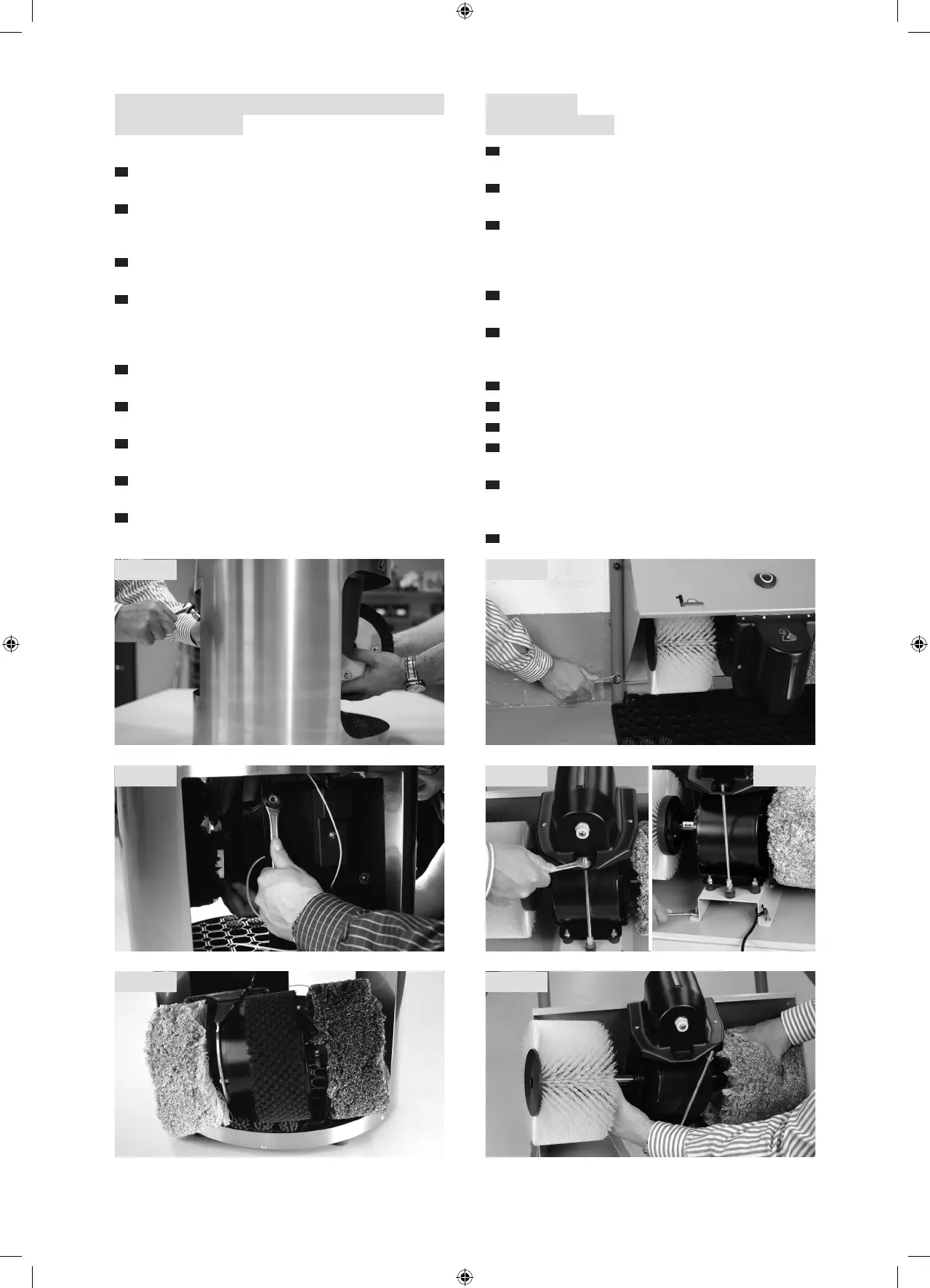

image 11
image 12
image 13
image 14
image 17
image 15 image 16
