Modelos Ellipse y Quadro sin expendedor de crema
Cambio de los cepillos
Para facilitar la operación, se necesitan 2 personas.
1.
Sacar la tapa de la apertura de la pared posterior de la maqui-
na con una llave Allen (2,5 mm) (foto 8).
2.
La persona A mantiene el soporte del motor reteniendo los
cepillos para evitar que este cayese sobre la estera de goma
(foto 11).
3.
La persona B destornilla completamente y saca las 4 tuercas
del soporte del motor con una llave de tubo (13 mm) (foto 12).
4.
La persona A deposita el soporte del motor ahora libre suave-
mente delante sobre la estera de goma (foto 13). Atención: no
estirar el cable del motor durante esta operación.
5.
Destornillar los tornillos de la brida del cepillo claro con una
llave Allen (3 mm) y sacar lateralmente el cepillo.
6.
Destornillar los tornillos de la brida del cepillo negro de prelim-
pieza con una llave Allen (2,5 mm) y sacar el cepillo.
7.
Al montar los cepillos de recambio tener cuidado de bien colo-
car los tornillos de los bridas en el hueco del eje.
8.
La persona A levanta el soporte del motor en la posición de
montaje para que la persona B pueda jar las tuercas.
9.
Atornillar la tapa de la apertura. Tener cuidado de no atrancar
un cable.
Modelo Politec
Cambio de los cepillos
1.
Destornillar las jaciones de la maquina en la pared que se
encuentran en la barra circular (foto 14).
2.
Poner la parte posterior de la maquina sobre une base adecua-
da.
3.
Únicamente para el modelo Politec Solar con expendedor de
crema: Destornillar la tuerca de seguridad del expendedor con
una llave plana (10 mm) y hacer volcar el expendedor hacia
arriba (foto 15).
4.
Destornillar las 4 tuercas del soporte del motor situados al
interior de la pared posterior con una llave plana (10 mm)
(foto 16).
5.
Un extremo del eje es puesto accesible haciendo girar el sopor-
te del motor hacia la derecha o hacia la izquierda (foto 17).
No forzar el cable del motor en esta operación.
6.
Destornillar la brida de los cepillos con una llave Allen (3 mm).
7.
Sacar les cepillos del eje.
8.
Colocar los cepillos de recambio de la misma manera.
9.
Fijar la brida sobre el eje. Tener cuidado de bien recolocar los
tornillos de jación en los huecos correspondientes del eje.
10.
Fijar de nuevo el soporte del motor sobre la pared posterior con
las 4 tuercas. Tener cuidado si el cable de puesta a tierra esta
bien jado a la carcasa.
11.
Recolocar la maquina en su lugar y jar la barra circular a la
pared.

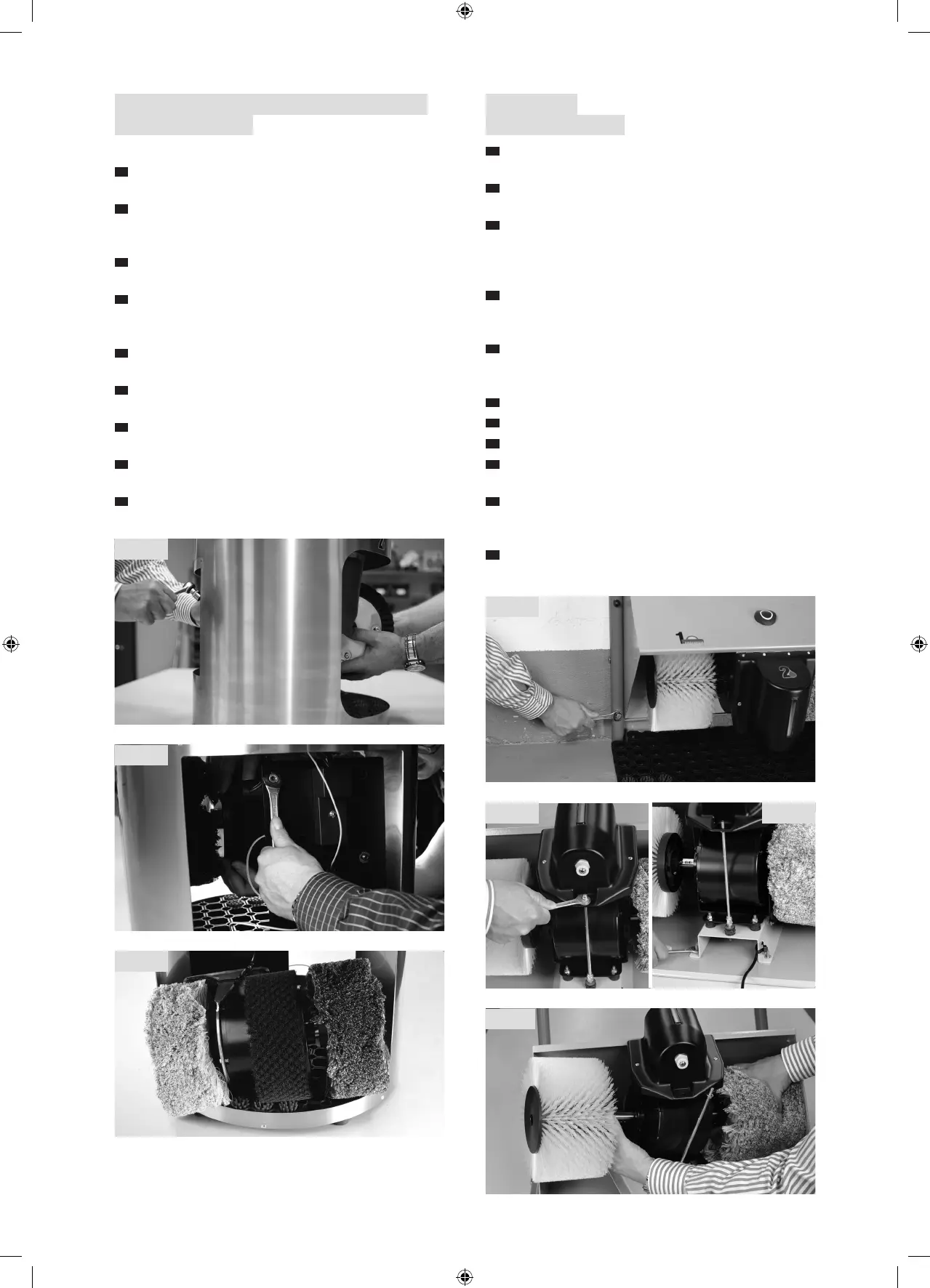

foto 11
foto 12
foto 13
foto 14
foto 17
foto 15 foto 16
