12

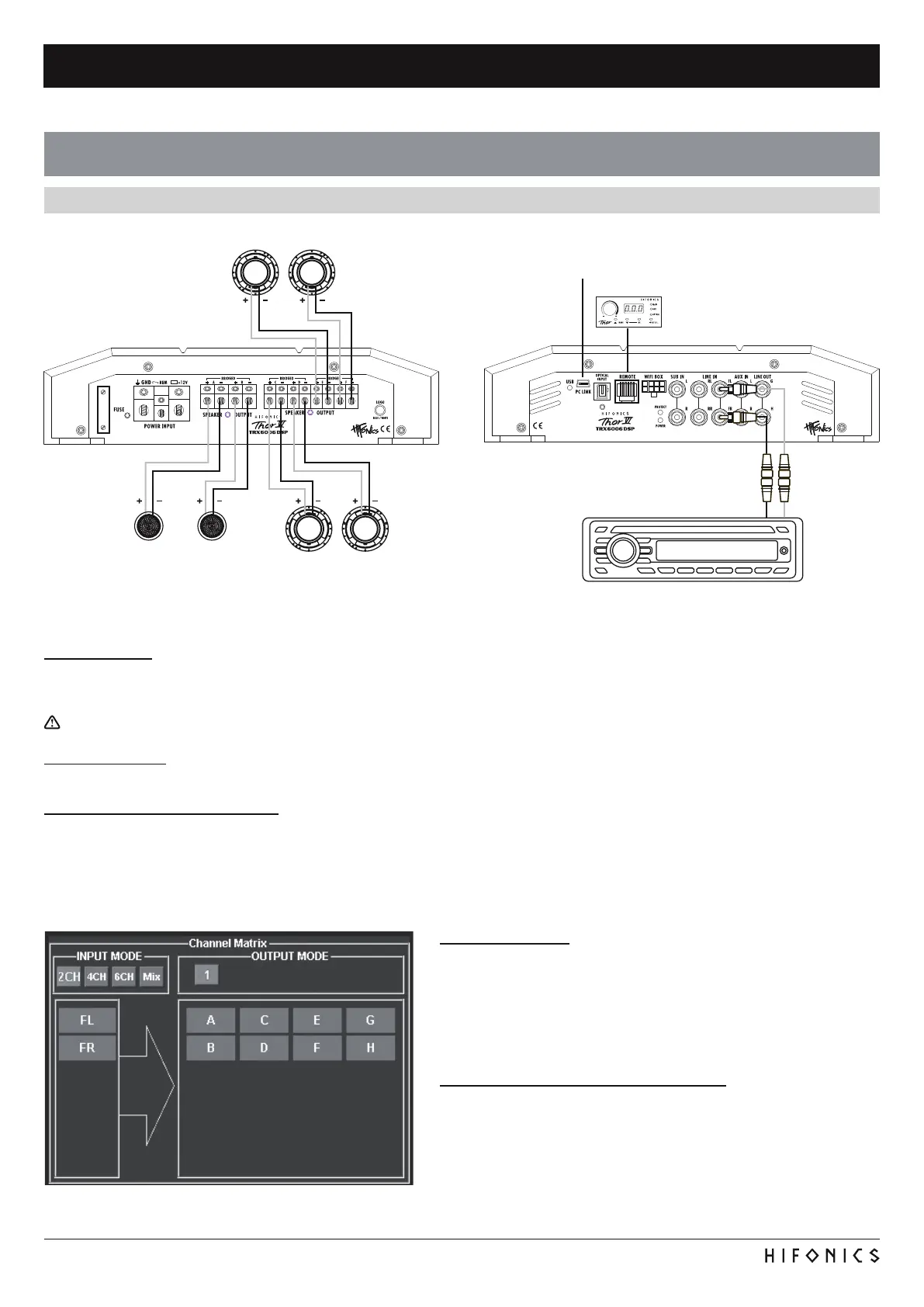

ANSCHLUSSBEISPIEL
6-Kanal-Modus: 3-Wege-Aktiv-System
FUNKTIONSHINWEISE
Stereo Cinch-Audiokabel (L/R)
vom Steuergerät mit LINE IN FL/FR
des Verstärkers verbinden
Hochtöner
L & R
je 2 – 8 Ohm
Mitteltöner
L & R
je 2 – 8 Ohm
Kickbass
L & R
je 2 – 8 Ohm
Fernbedienung mit beiliegen-
dem Kabel anschließen
Beiliegendes USB-Kabel an
den Computer anschließen
VERKABELUNG
• Verbinden Sie die Ausgänge des Steuergerätes/Radios mit den Cinch-Eingängen LINE IN des Verstärkers mittels geeigneten RCA/
Cinch-Audiokabeln. Verbinden Sie dann die Hochtonlautsprecher mit den Lautsprecher-Ausgängen des Verstärkers an A/B, die Mittel-
töner an C/D sowie die Kickbässe an E/F mittels geeigneten Kabeln.
Achten Sie darauf, dass die Gesamtimpedanz an Kanalpaar A/B, C/D und E/F 2 Ohm nicht unterschreitet.
FERNBEDIENUNG
Siehe Seite 7.
DSP-SOFTWARE EINSTELLUNGEN
Schließen Sie jetzt den DSP-Verstärker per beiliegendem USB-Kabel an den Computer an auf dem Sie die DSP-Software installiert haben.
Wichtig: Bis Sie alle Grundeinstellungen vorgenommen haben, sollten Sie den Volumen-Regler des Steuergeräts/Radios ganz nach
links auf die niedrigste Einstellung drehen um Schäden am Soundsystem zu vermeiden.
PROGRAMMSTART
Schalten Sie das Steuergerät (Autoradio) und damit den DSP-Verstär-
ker ein. Starten Sie die DSP-Software. Beachten Sie dazu auch die An-
gaben auf Seite 8 und 9.
Hinweis: Reduzieren Sie umgehend die Lautstärke um Beschädigun-
gen speziell an Hochtonsystemen ohne passive Frequenzweichen zu
vermeiden
KONFIGURATION DER EINGANGSKANÄLE
1. Wählen Sie unter INPUT MODE die Einstellung 2CH.
Hinweis: Sollten Sie keinen weiteren Verstärker mit dem Audioausgang
LINE OUT G/H betreiben, müssen am Kanalpaar G/H keine Einstellun-
gen vorgenommen werden.
