INSTALANDO EL CONJUNTO LED Y LA SOMBRA DE VIDRIO
ADVERTENCIA: Antes de comenzar la instalación, desconecte la
alimentación apagando el disyuntor o quitando el fusible en la caja de
fusibles. Apagar la corriente usando el interruptor del ventilador no es
suficiente para evitar descargas eléctricas.
1
2

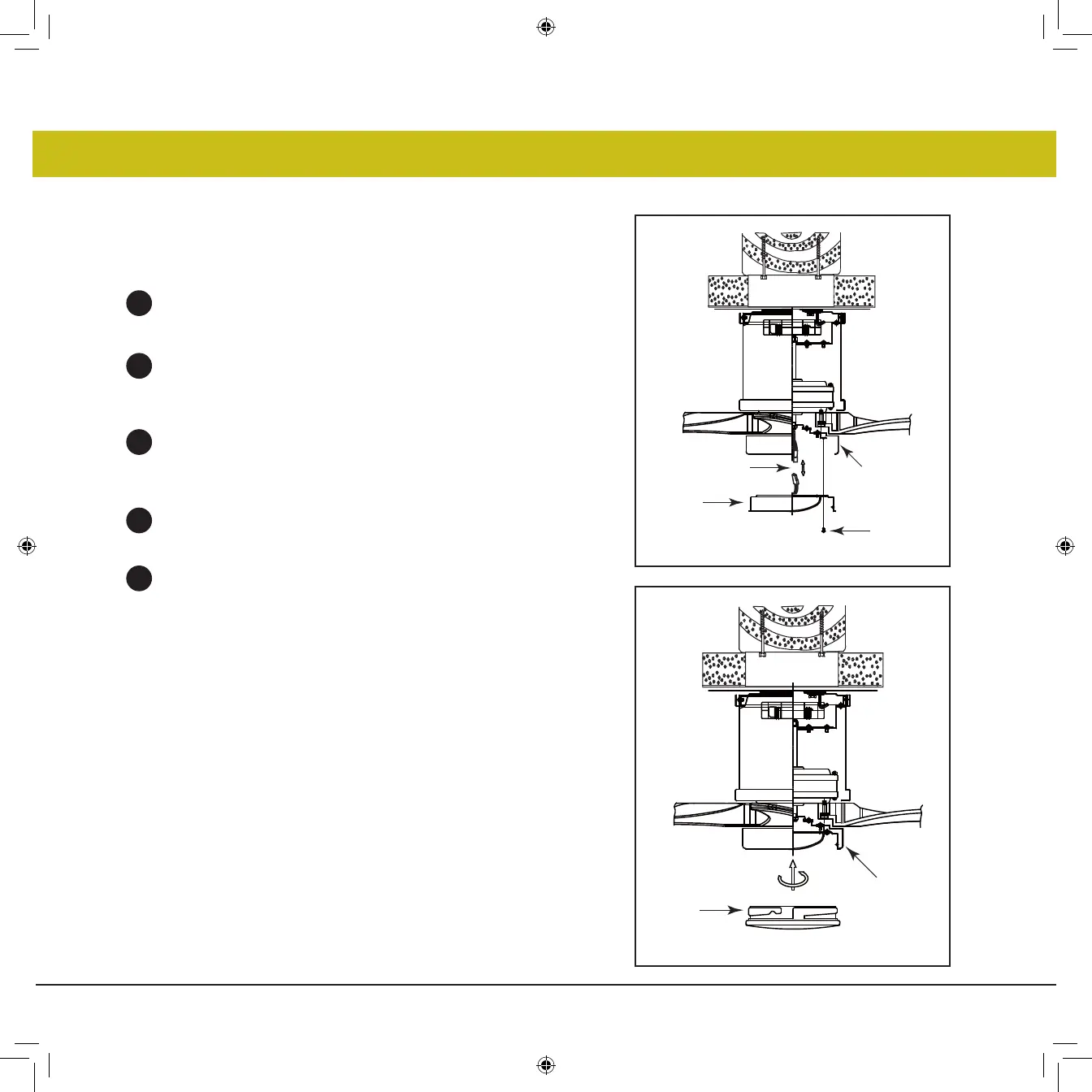

Retire el 1 de 3 tornillos de los postes de la carcasa decorativa del kit de luz
y guárdelo para uso futuro. Afloje los otros 2 tornillos. (No quitar)
Mientras sostiene el kit de luz LED debajo de su ventilador, realice las
conexiones del enchufe polarizado: (Fig. 2)
- Rojo a blanco
- Negro a negro
3
4
5
Fig. 1
Fig. 2
Conectores de
alambre
Coloque los orificios de la llave en el ensamblaje del LED sobre los
2 tornillos previamente aflojados, gire la placa de luz hasta que
encaje en la sección estrecha de los orificios de la llave. Asegure
apretando los 2 tornillos previamente aflojados y el que se retiró
anteriormente. (Figura 1)
Levante la pantalla de vidrio contra la placa de montaje y asegúrela
al ventilador girando la pantalla de vidrio en sentido horario hasta
que quede ajustada. NO APRIETE DEMASIADO.
Restaure la energía y su kit de luces estará listo para funcionar.
Montaje
LED
Tornillo
Placa de
montaje
Sombra de
cristal
Placa de
montaje
