©2019 Hinkley Lighting, Inc.
|
hinkley.com
|
09

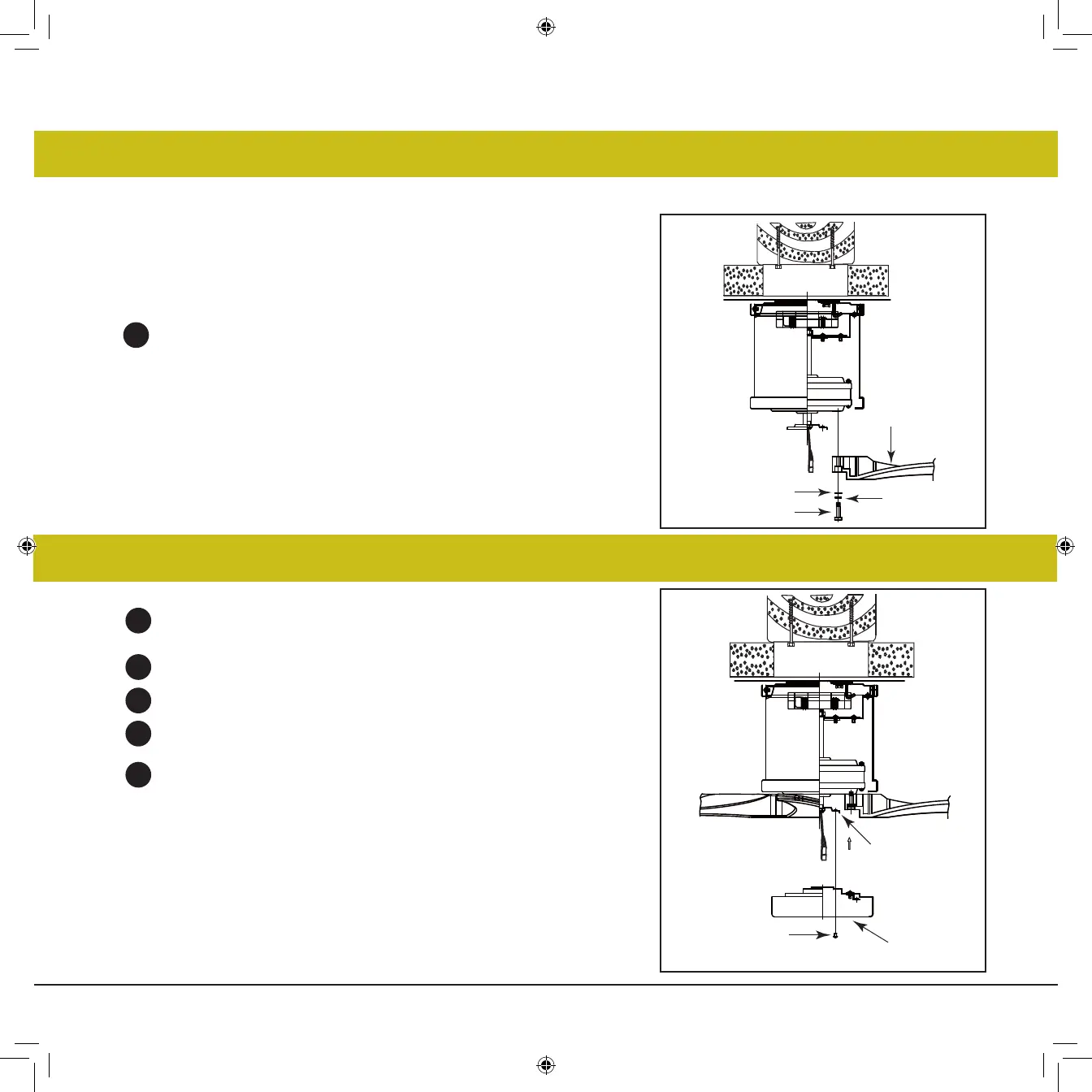

AVERTISSEMENT: pour réduire le risque de blessures, ne pliez pas les
pales lors de l'installation, de l'équilibrage des pales ou du nettoyage du
ventilateur.
Insérez la lame dans la fente du boîtier. Alignez les trous de la lame
et du moteur du ventilateur et fixez-les avec une vis de fixation de
lame et une rondelle plate.
Répétez cette procédure avec les lames restantes.
1
2
4
5
3
Rondelle de blocage
Rondelle plate
INSTALLATION DES LAMES
INSTALLATION DE LA PLAQUE DE MONTAGE
Retirez l'une des trois vis du moyeu de montage situé sur le moteur du
ventilateur.
Desserrez les deux autres vis.
Installez la plaque de montage sur le moyeu de montage.
Alignez les deux trous oblongs avec les deux vis desserrées dans le
moyeu de montage situé sur le moteur du ventilateur.
Réinstallez la troisième vis que vous avez retirée et serrez les trois.
Des vis
Plaque de montage
Moyeu de montage
Lames
Des vis
1
