INSTALACIÓN DEL CONTROL DE PARED
©2019 Hinkley Lighting, Inc.
|
hinkley.com
|
11

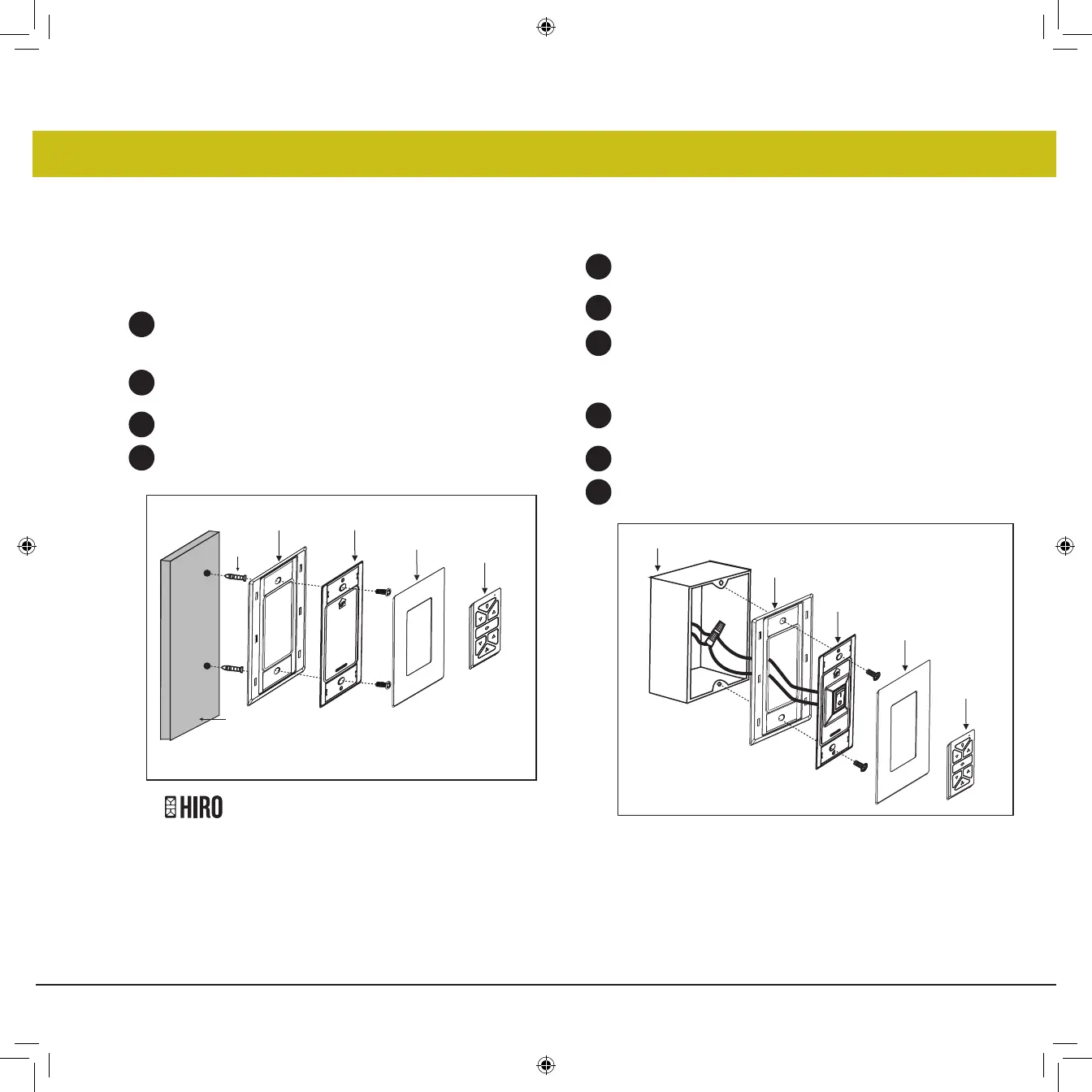

Fig. 1
Fig. 2
1
2
3
4
Caja de salida
RECUERDE apagar la energía antes de comenzar.
NOTA - Se fija a cualquier superficie o aplicación: pared
plana, caja de salida simple, caja de entrada múltiple.
Opción 1. Instalación en superficie plana
Seleccione una ubicación deseada. Utilice la placa de pared para
marcar la ubicación de los orificios de montaje. Para esta aplicación se
necesitan anclajes de pared de plástico o tornillos de montaje. (Figura
1)
Asiente la base B en la placa de pared. Asegure la placa de pared a la
pared con los accesorios provisto
Encaje la cubierta de la placa frontal en el soporte de pared
El transmisor remoto se mantendrá en su lugar con m incorporado
Retire la placa de pared existente y el interruptor antiguo de la caja de salida de
la pared.
Asiente la base A en la placa de pared. (Figura 2)
Conecte los cables conductores negros del interruptor en la base A a los cables
negros en la caja del interruptor. Cable de entrada caliente a uno de los cables
del interruptor de la base A. El cable de alimentación del ventilador está
conectado al cable del interruptor restante.
Conecte el ensamblaje de la placa de pared / base A a la caja de salida de pared
utilizando los accesorios suministrados.
Encaje la cubierta de la placa frontal en el soporte de pared.
El transmisor remoto se mantendrá en su lugar con imanes incorporados.
1
2
3
4
5
6
Opción 2. Para caja de salida única
Transmisor
Transmisora
Placa
frontal
Placa frontal
placa
de
pared
Placa de pared
Cuna B
Cuna A
pared
Ancla de
plastico
Sistema de control HIRO
