Hinkley HOVER FLUSH 60 - Instalación de las Cuchillas

©2019 Hinkley Lighting, Inc.
|
hinkley.com
|
09
ADVERTENCIA: Para reducir el riesgo de lesiones personales, no doble
las aspas mientras instala, equilibra las aspas o limpia el ventilador.

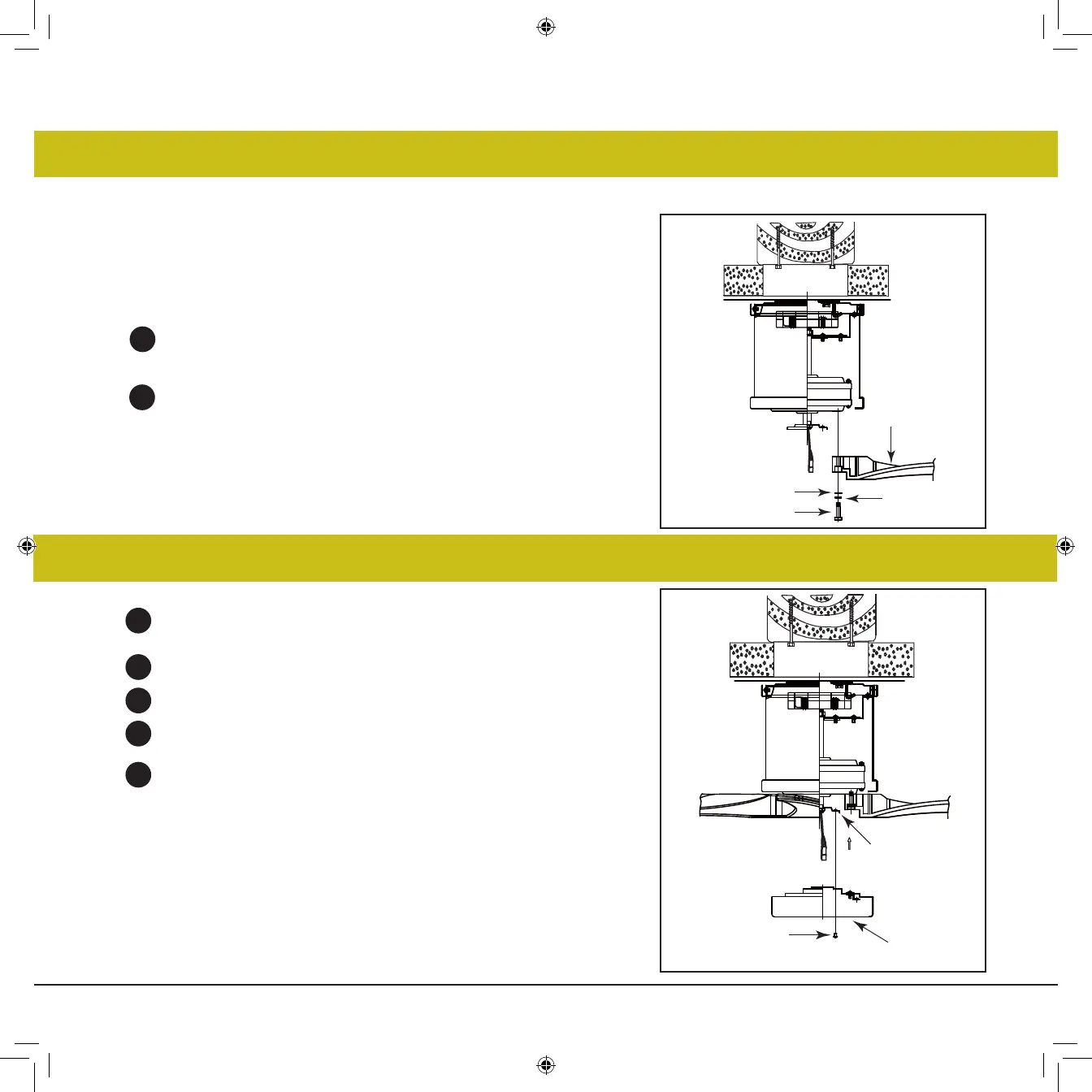

Inserte la cuchilla a través de la ranura en la carcasa. Alinee los
orificios en la cuchilla y el ensamblaje del motor del ventilador y
fíjelos con un tornillo de fijación de la cuchilla y una arandela plana.
Repita este procedimiento con las cuchillas restantes.
1
2
4
5
3
Arandela de
seguridad
Empulgueras
Cuchillas
Cubo de
montaje
Empulgueras
Placa de montaje
INSTALANDO LA PLACA DE MONTAJE
INSTALANDO LAS CUCHILLAS
Retire uno de los tres tornillos del cubo de montaje ubicado en el motor del
ventilador.
Afloje los otros dos tornillos.
Instale la placa de montaje en el cubo de montaje.
Alinee los dos orificios ranurados con los dos tornillos sueltos en el cubo de
montaje ubicado en el motor del ventilador.
Vuelva a instalar el tercer tornillo que retiró y apriete los tres
Arandela plana
2
1
