©2019 Hinkley Lighting, Inc.
|
hinkley.com
|
05
PRÉPARATION

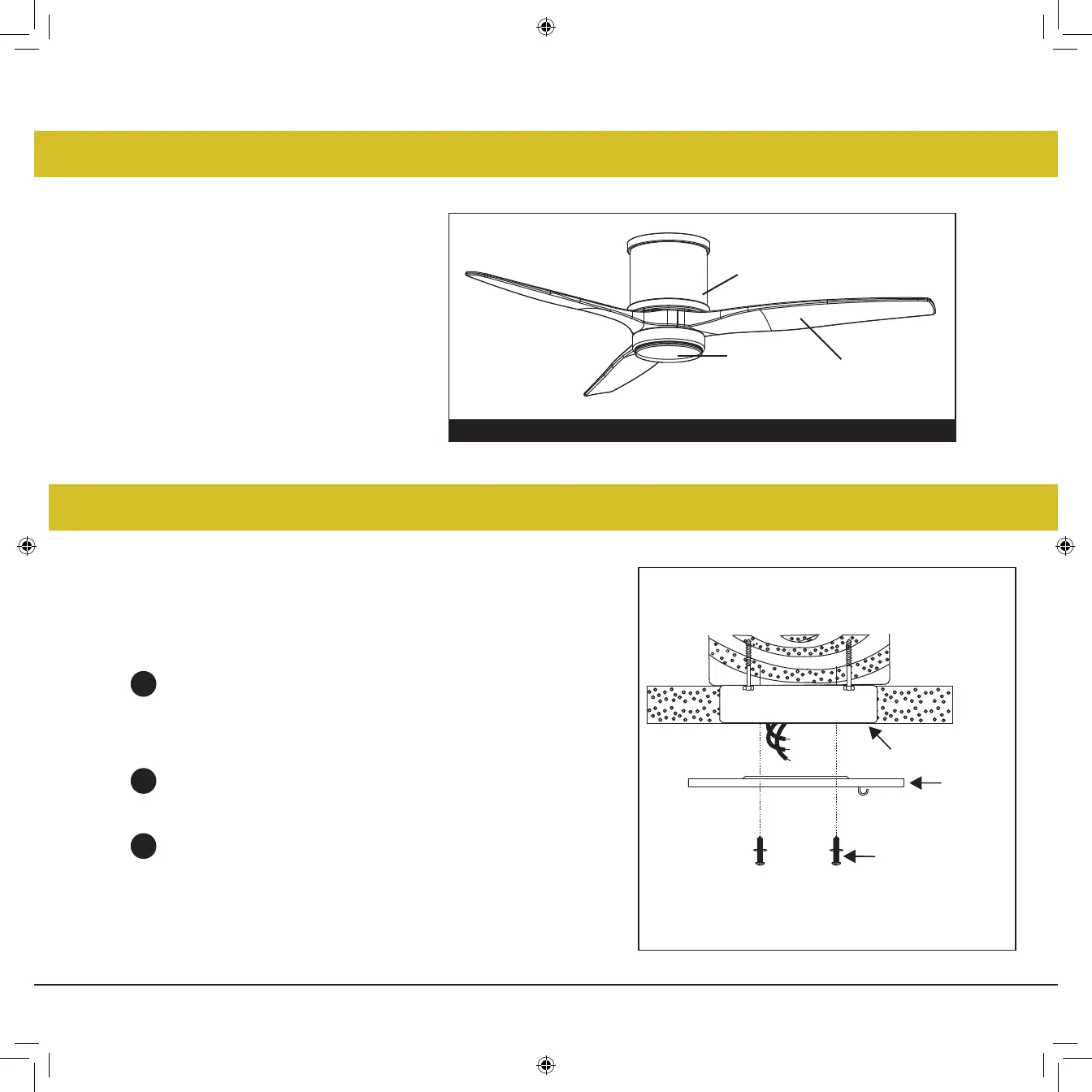

Identification des pièces sur le ventilateur assemblé
PRÉPARATION:
Vérifiez que vous disposez de toutes les
pièces avant de commencer l'installation.
Vérifiez soigneusement l'insert en mousse
pour les pièces manquantes. Retirez le moteur
de l'emballage. Pour éviter d'endommager la fi
nition, assemblez le moteur sur une surface
rembourrée ou utilisez l'insert en mousse
d'origine dans le boîtier du moteur.
NE POSEZ PAS DE LOGEMENT DE
MOTEUR SUR LE CÔTÉ, CELA POURRAIT
ENTRAÎNER LE DÉPLACEMENT DU
MOTEUR DANS LE BOÎTIER DÉCORATIF.
Lame
Abat-jour en
verre
Logement de moteur
INSTALLATION DU SUPPORT DE MONTAGE
1
2
3
ATTENTION: pour éviter tout choc électrique, assurez-vous que l'électricité est
coupée sur le boîtier d'alimentation principal avant le câblage. Tout le câblage
doit être conforme aux codes électriques nationaux et locaux et le ventilateur de
plafond doit être mis à la terre par mesure de précaution contre un éventuel
choc électrique.
Localisez la solive de plafond où le ventilateur doit être monté, en étant
sûr que l'emplacement est conforme aux exigences de la section de
dégagement minimum de ce guide. Les solives en bois doivent être
solides et de taille adéquate pour supporter 35 lb. (Voir page 1, points 3 et
4).
S'il n'est pas déjà présent, montez un boîtier de sortie homologué UL
marqué "adapté au support du ventilateur" en suivant les instructions
fournies avec le boîtier de sortie. La boîte de sortie doit pouvoir supporter
un minimum de 35 livres.
Fixez le support de montage au boîtier de sortie à l'aide des vis fournies
avec le boîtier de sortie.
Boîte de sortie
Des Vis
Support
de
montage
