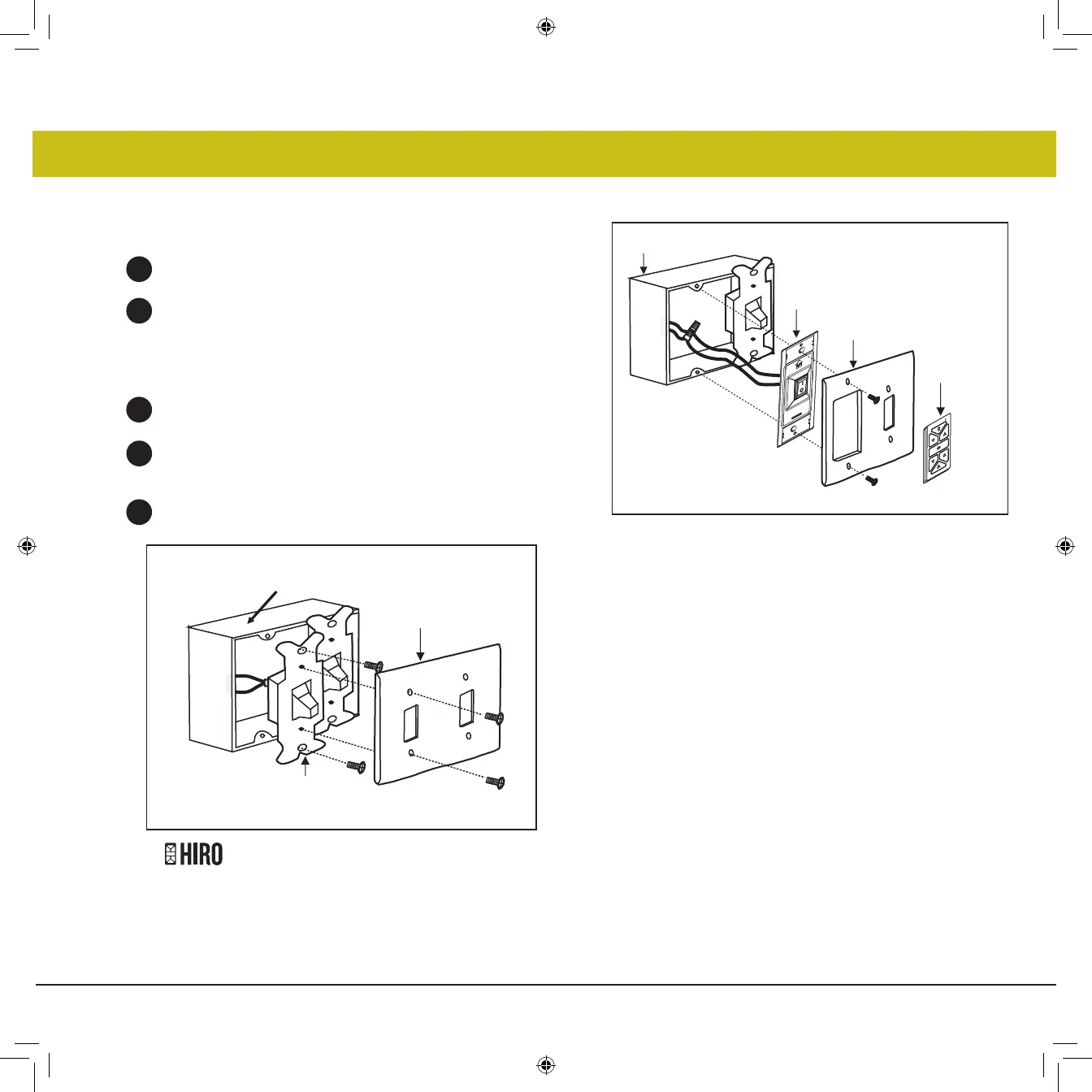

Fig. 3
Retire la placa de pared existente y el interruptor antiguo de la caja de
salida de pared. (Fig. 3)
Conecte los cables conductores negros del interruptor en la base A a
los cables negros en la caja del interruptor. Cable de entrada caliente a
uno de los cables del interruptor de la base. El cable de alimentación
del ventilador está conectado al cable del interruptor restante. (Figura
4)
Fije la base A a la caja de interruptores de pared utilizando los
accesorios suministrados.
Conecte la placa frontal de varios grupos al interruptor en la caja de
salida de la pared. La base A del interruptor Hinkley encajará en
cualquier placa frontal decora estándar.
El transmisor remoto se mantendrá en su lugar con imanes
incorporados.
1
2
3
4
5
Opción 3. Instalación de la caja de interruptores de pared de múltiples unidades
Fig. 4
Caja de salida
Placa frontal
Cambiar
Caja de salida
Transmisora
Placa frontal
Cuna A
Sistema de control HIRO
