10
|
hinkley.com

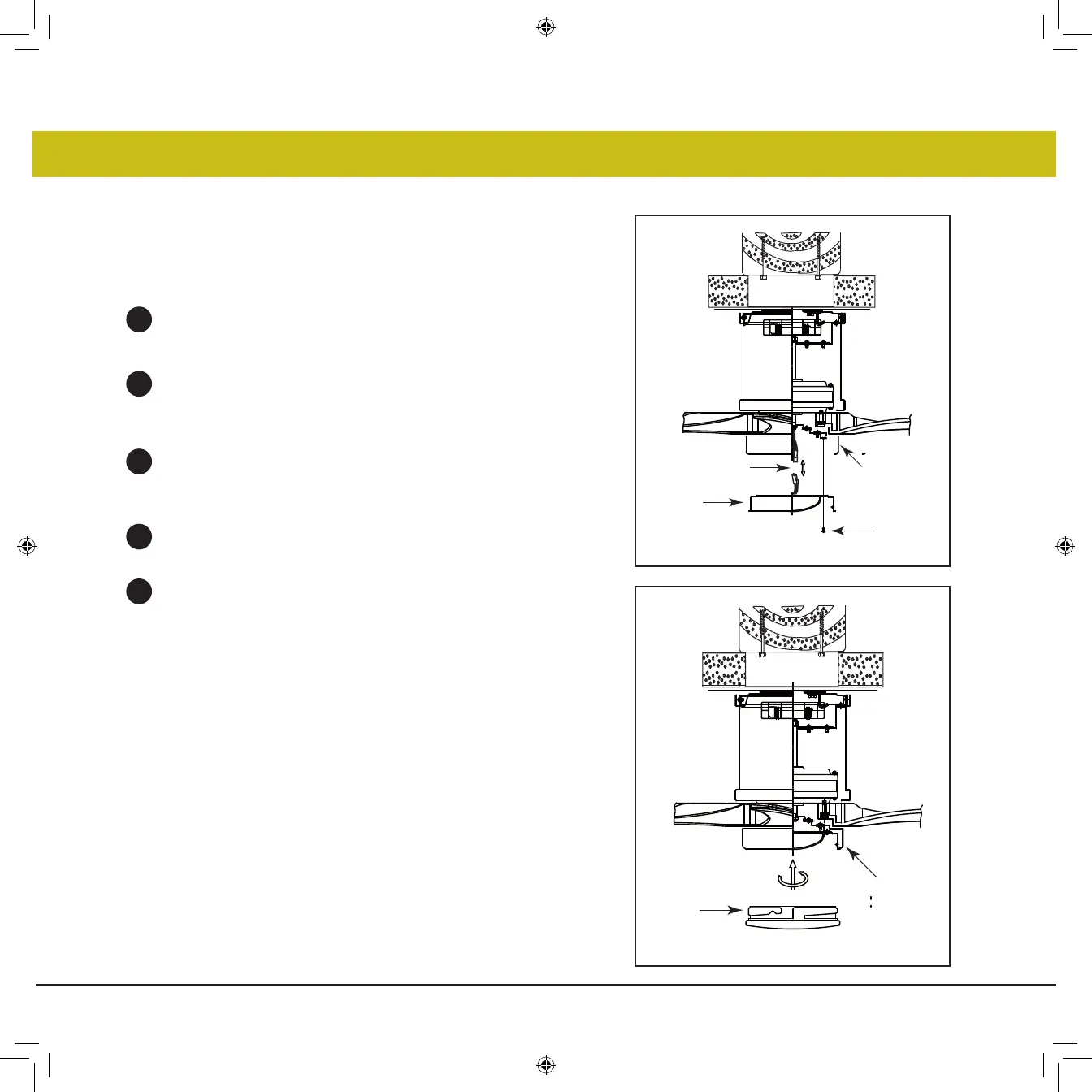

Fig. 1
Fig. 2
INSTALLATION DE L'ENSEMBLE LED ET DE LA TOILE EN VERRE
3
AVERTISSEMENT: avant de commencer l'installation, coupez l'alimentation
en coupant le disjoncteur ou en retirant le fusible de la boîte à fusibles. La
mise hors tension à l'aide de l'interrupteur du ventilateur n'est pas su ffi sante
pour éviter les chocs électriques.
1
2
4
5
Placez les trous de clé sur l'ensemble LED sur les 2 vis précédemment
desserrées, tournez l'ensemble LED jusqu'à ce qu'il se verrouille en
place dans la section étroite des trous de clé. Fixez en serrant les 2 vis
précédemment desserrées et celle précédemment retirée. (Fig. 1)
Soulevez le store en verre contre la plaque de montage et fixez-le au
ventilateur en tournant le store en verre dans le sens des aiguilles d'une
montre jusqu'à ce qu'il soit bien ajusté. NE PAS TROP SERRER.
Rétablissez l'alimentation et votre kit d'éclairage est prêt à fonctionner.
Retirez 1 des 3 vis des montants du boîtier décoratif du kit
d'éclairage et conservez-le pour une utilisation future.
Desserrez les 2 autres vis. (Ne pas enlever)
Tout en tenant l'ensemble LED sous votre ventilateur, effectuez
les connexions de la fiche polarisée: (Fig.2)
- Rouge à blanc
- Noir à noir
Assemblage
LED
Connecteurs de fils
Des vis
Plaque de
montage
Abat-jour
en verre
Plaque
de
montage
