Hirobo Shuttle RG - Assembling the X-type Lever

11

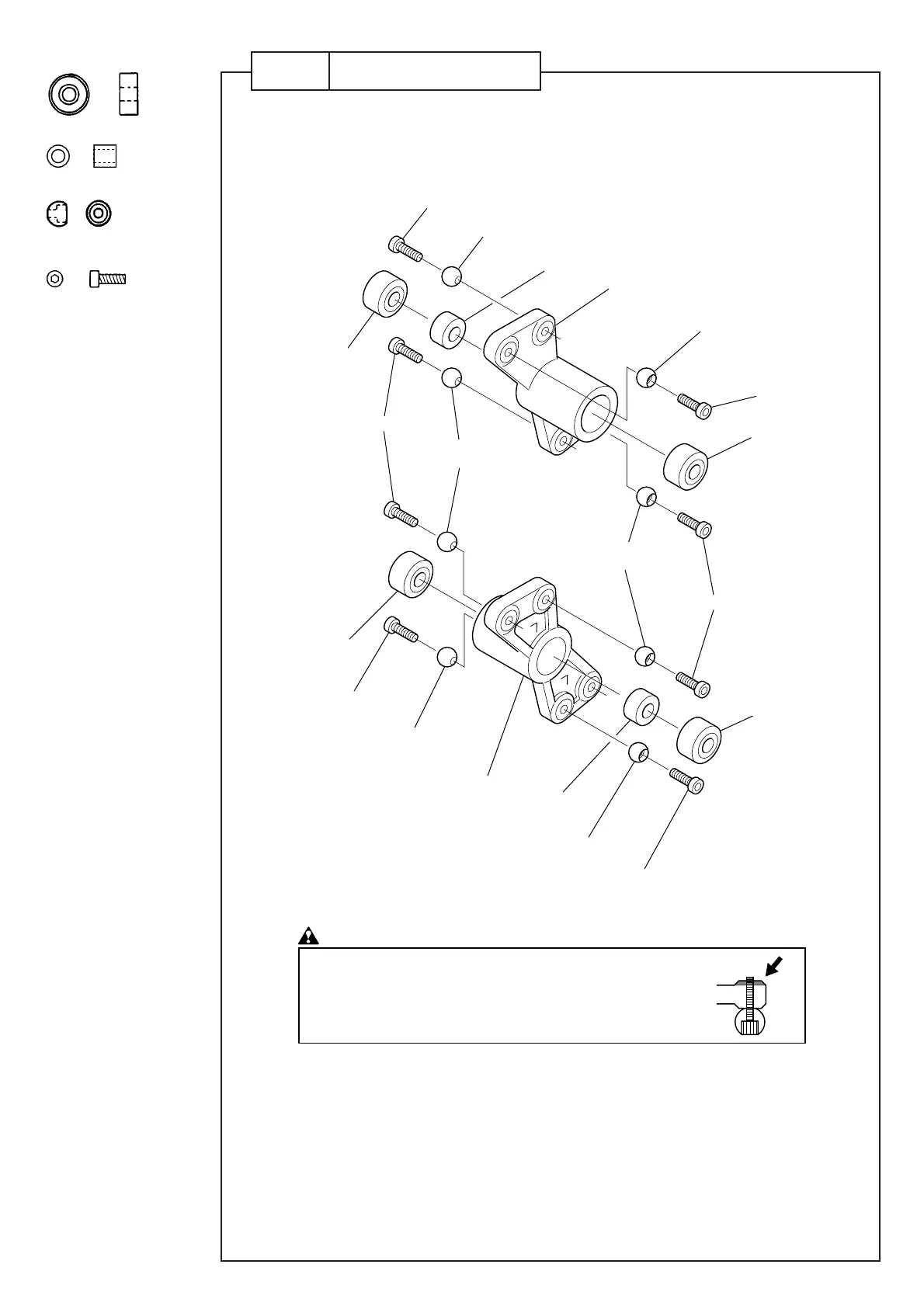

STEP 3
X 型レバー
X-type lever
M2×6CS ................................... 8
EXφ5ボール ............................. 8
EXφ5ball
Brg.φ3×φ8×4 ........................... 4
S3×5×5 ..................................... 2
X型レバー(R)
X-typelever
X型レバー(L)
X-typelever
EXφ5  ボール 
EXφ5ball
EXφ5  ボール 
EXφ5ball
EXφ5 ボール 
EXφ5ball
EXφ5 ボール 
EXφ5ball
EXφ5 ボール 
EXφ5ball
EXφ5  ボール 
EXφ5ball
Brg.φ3×8×4
Brg.φ3×8×4
Brg.φ3×8×
4
Brg.φ3×8×
4
M2×6CS
M2×6CS
M2×6CS
M2×6CS
M2×6CS
M2×6CS
S3×5×5
S3×5×5
リンケージの 際、EXφ5ボールの取り付けた裏側のボスがロッドエンドと干 渉 す る
場合、ボス部をヤスリ等で削り取ってください 。

IfthebossattherearwhereEXφ5ballisinstalledinterfereswiththerodend,
removeapartofthebossusingafile.

注意 Caution
