Hirobo Shuttle RG - Assembling the Engine Section

14
3

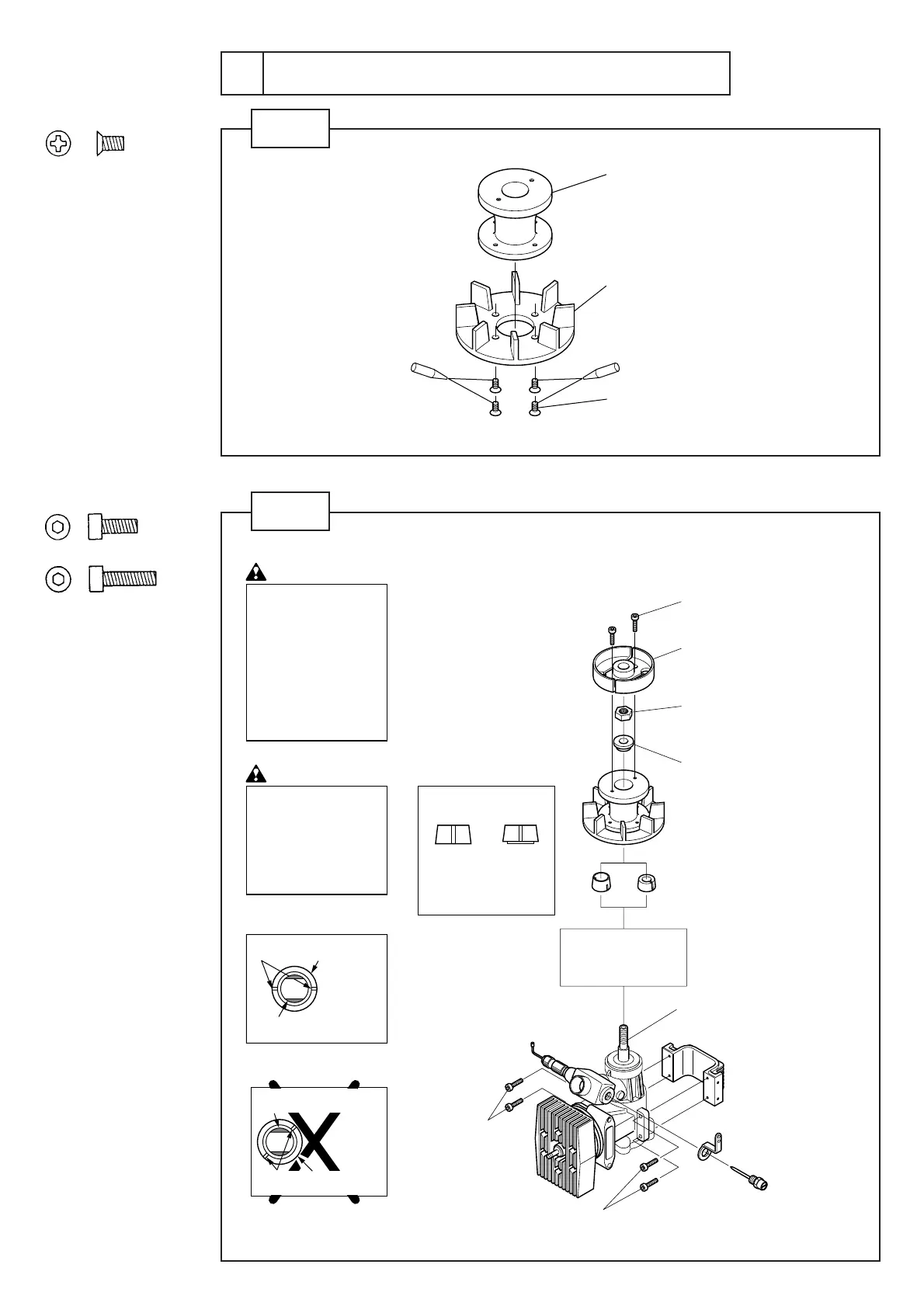

エンジン部の組立
Assembling the engine section
STEP 1
STEP 2
M2×12CS ................................. 4
M2×8CS ................................... 2
M3×6皿 ................................... 4
M3×6flushhead
M3×6皿
M3×6Flushhe
ad
SEフライホイール
SEflywheel
クーリングファン
Coolingfan
ロック
ロ
ッ
ク

クランクシャフト
Crankshaft
M3×12CS
M3×12CS
M3×8CS
ドライブナット(エンジン付属)
Drivenut(partofengine)
フライホイール用座金
Flywheelwasher
SEシャフトスタータークラッチシュー

SEshaftstarterclutchshoe
テーパーカラーをクランク
シャフトにはめ込むときに、
テーパーカラーのスリワリ
部の位置に注意してくだ
さい 。

Check the direction of
thetapercollar.
注意 Caution
注意 Caution
エンジンによって、フライ
ホイール用座金が入りに
くいことがあります。
そのようなときは 、クランク
シャフトのネジ部 分を軽く
ヤスリがけしてください 。

Ifitis difficult to install
the flywheel washer
onto the crank shaft,
please file the shaft
slightly.
ドライブワッシャーを
取外します。
Removedrivewasher
テーパーカラーの種類
Typesoftapercollar
・OS
・スーパータイガー
 Supertiger
・ マグナム
 Magnum
・ ENYA
クランクシャフトの Dカット部 
DcutofCrankshaft
スリワリ部 
Aslit
テーパーカラー
Tapercollar
クランクシャフトの Dカット部 
DcutofCrankshaft
スリワリ部 
Aslit
テーパーカラー
Tapercollar
