Hirobo Shuttle RG - Battery Mount and Fuel Tank Combination

17
M3ナット
M3nut
M3×6ボタンボルト
M3×6buttonbolt
M3×8TSトラス-2
M3×8TSTruss-2
M3×8TSトラス-2
M3×8TSTruss-2
M3×6ボタンボルト
M3×6buttonbolt
メカプレートサポート
Mechanicalplatesupport
バッテリーメカマウント
Batterymechanicalmount
メカプレートサポート
Mechanicalplatesupport
燃料タンクとタッピングスクリューの干 渉を防ぐため、
間に両面テープを二重に貼り付けてください 。
Topreventinterferencebetweenfueltankand
tappingscrew,fix2piecesofdouble-sided
adhesivetapesbetweenthem.
燃料タンク
Fueltank
10×20にカットした両面
テープを二 重に貼る
Fix2piecesofdouble-
sidedadhesivetapes
(10x20mm).
10mm
20mm
（2枚）
(2pcs)
M3×8TSトラス-2 ...................... 6
M3×8TSTruss-2
7

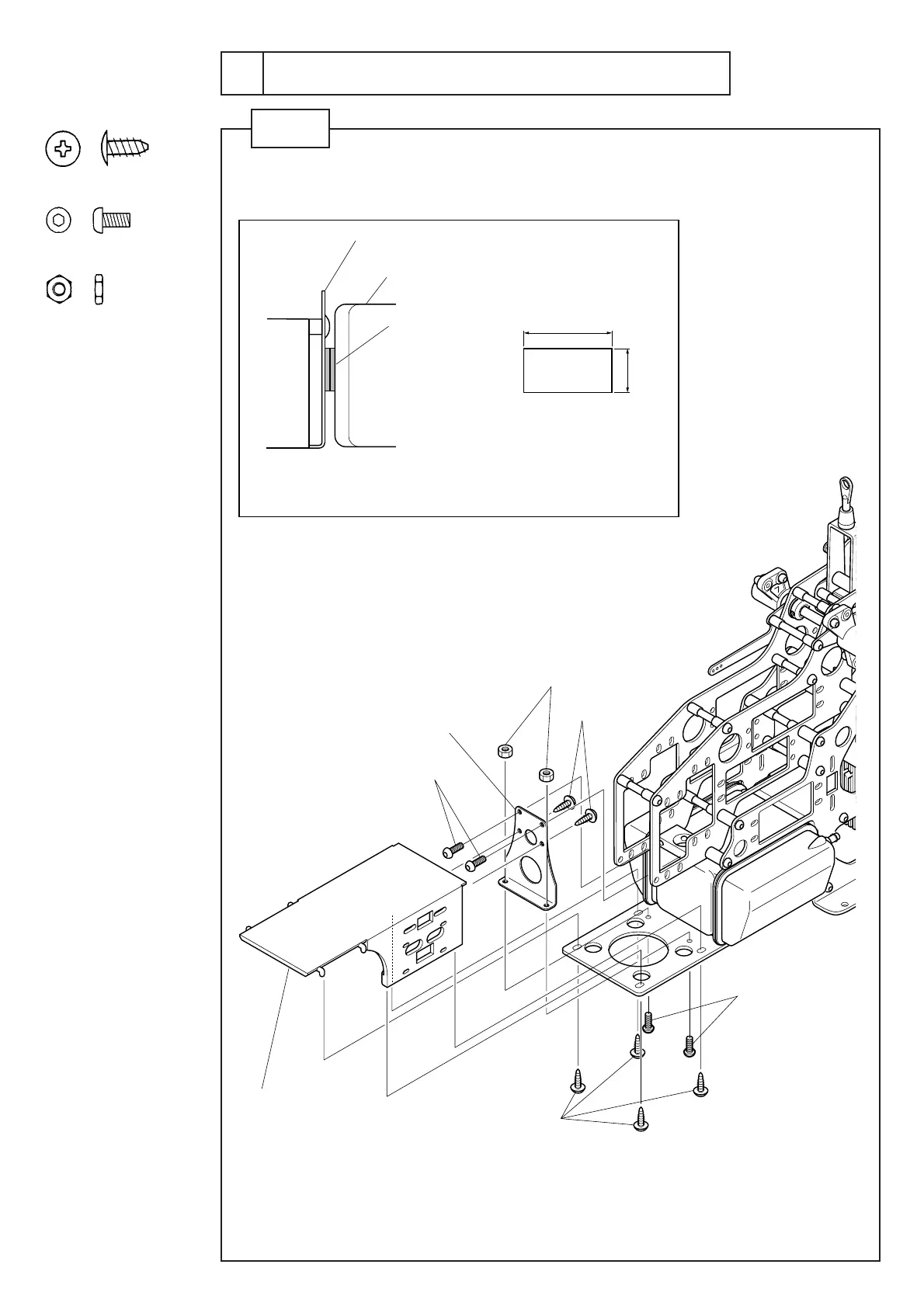

バッテリーメカマウント / 燃料タンクの組立
Combination of the battery mechanical mount and fuel tank
STEP 1
M3×6ボタンボルト..................... 4
M3×6buttonbolt
M3ナット .................................... 2
M3nut
