Hirobo Shuttle RG - Assembling the Tail Boom

26
注意 Caution
テールブームのミゾは、テールユニットケースの内側の突 起ボスに
回り止めとしてはめ込みます。
Setthegrooveofpipetothebossontheinsideoftailunitcase.
M4×10PH
M3×22C
S
テールブームパイプ
Tailboompipe
垂直尾翼取付バンド
Verticalfinmountingband
垂直尾翼
Verticalfin
φ3×5×6.8カラー
φ3×5×6.8Collar
M3ナット
nut
ロ
ッ
ク

ロック
ロック
16

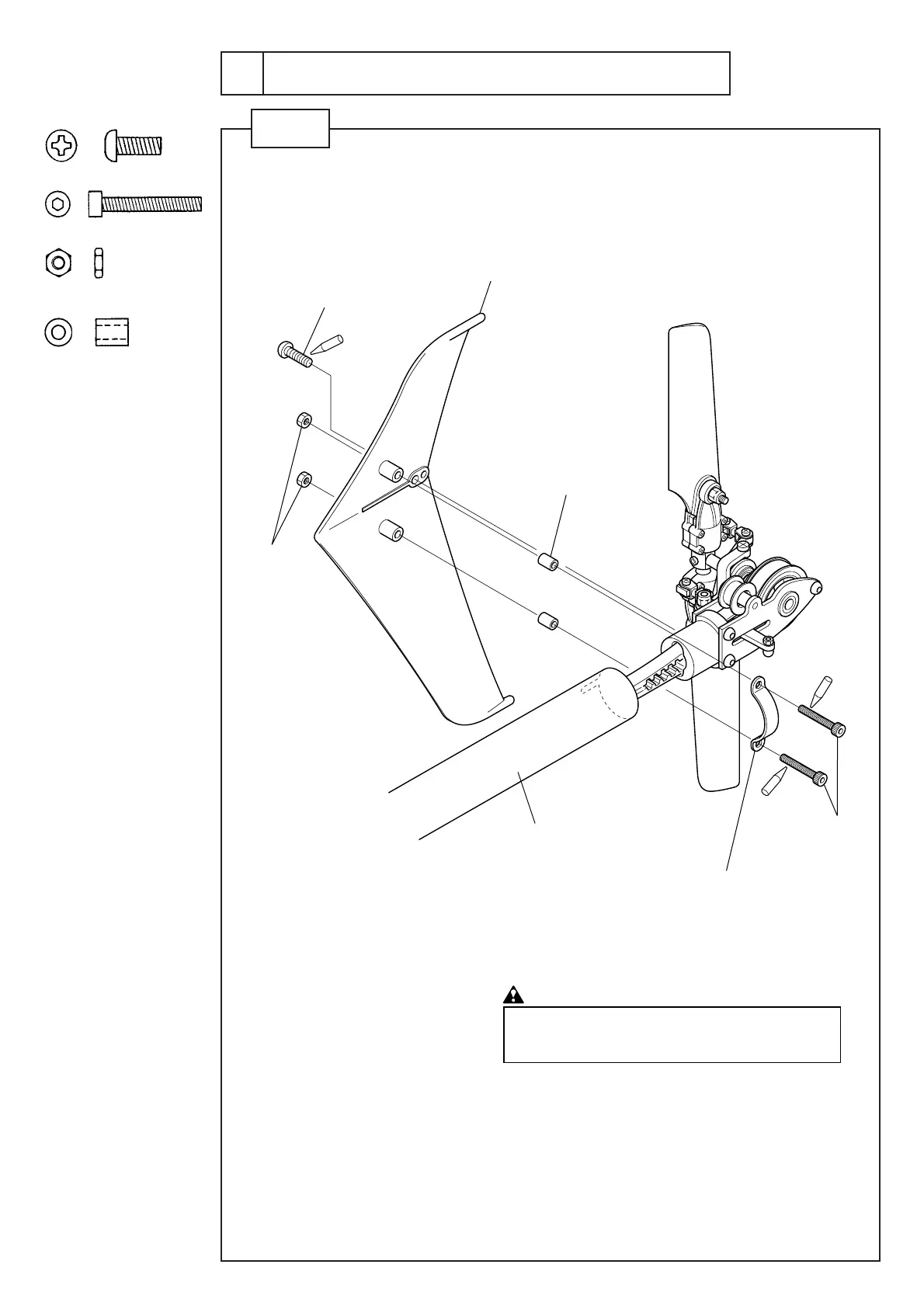

テールブームの組立
Assembling the tail boom
STEP 1
M3×22CS ................................. 2
M4×PH ..................................... 1
Cφ3×6×7 .................................. 2
M3ナット .................................... 2
M3nut
