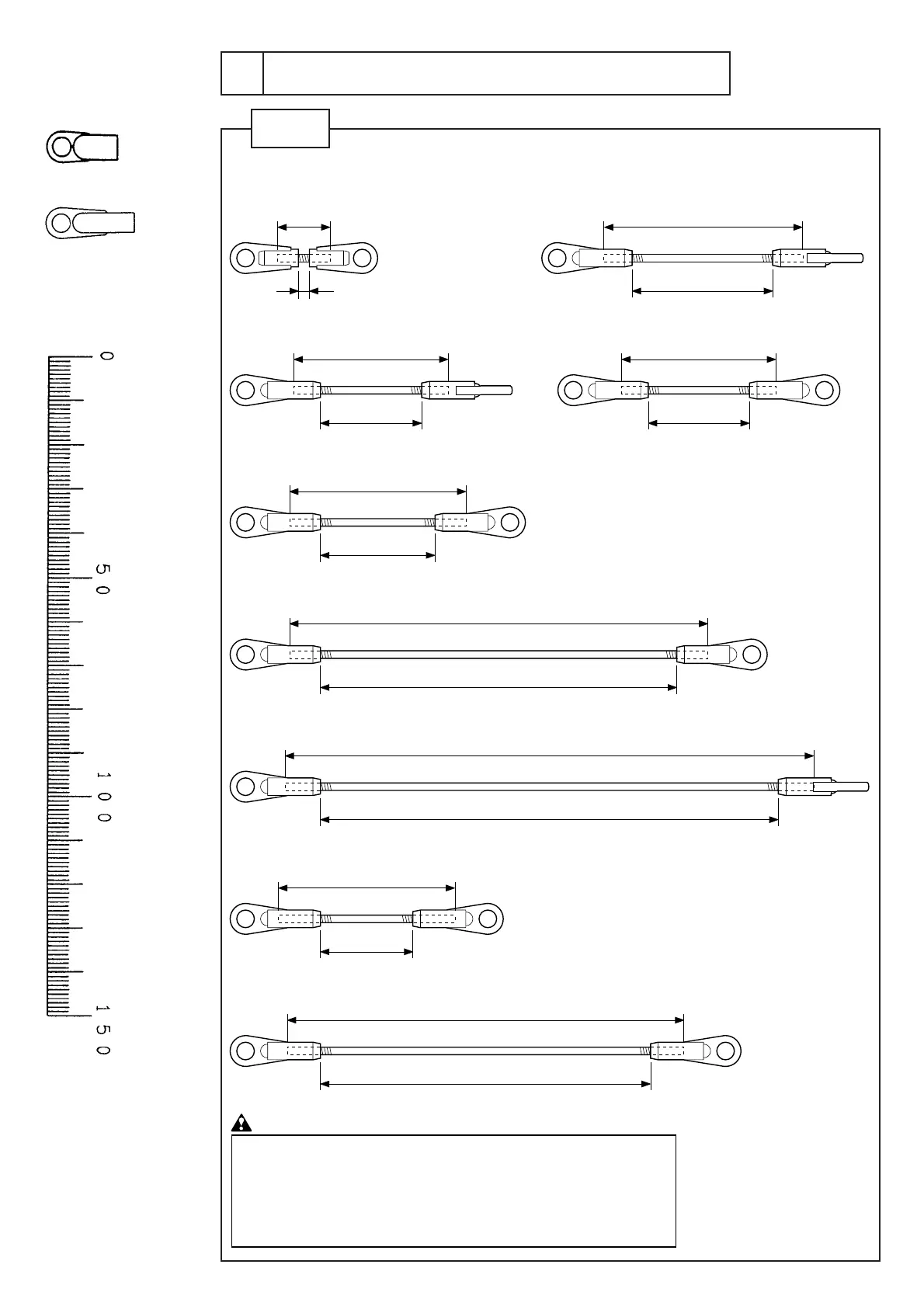

リンケージの取付
Installation of the linkage
STEP 1
M2ロッドエンド ........................ 26
M2rodend
ロッドエンドS ............................... 4
RodendS
① ピッチロッド(2sets)
  Pitchrod
ロッドエンドS
RodendS
12mm 45mm
32mm
35mm
23mm
35mm
23mm
40mm
26mm
95mm
81mm
120mm
104mm
40mm
21mm
90mm
75mm
2.5mm
② ミキシングアームロッド(2sets)
  Mixingarmrod
③ X型レバー/エレベータートルクレバー(2sets)
  X-typelever/Elevatortorquelever
④ X型レバー/エルロンレバー(2sets)
  X-typelever/Aileronlever
⑤ エルロンレバー/スワッシュロッド
  Aileronlever/Swashrod
⑥ エレベーターロッド(2sets)
  Elevatorrod
⑦ エルロンロッド(2sets)
  Aileronrod
⑧ ピッチロッド
  Pitchrod
⑨ スロットルロッド
  Throttlerod
注意 Caution
①はローターによって調整が必要です。
⑥,⑦はサーボによって調整が必要です。
⑨ はエンジンによって 曲げ 加 工し、長さの再調整が必要な場合があります。
①needsadjustmentdependingonrotors.
⑥and⑦needadjustmentdependingonservo.
⑨mayneedcorrectionofbendingoradjustmentofthelengthdependingonengines.
