Hirobo Shuttle RG - Elevator and Aileron Linkage Setup

37
サーボホーン
Servohone
M2ナット
M2Nut
ロ
ッ
ク

ロ
ッ
ク

EXφ5 ボール 
EXφ5Ball
M2×6CS
サーボに付 属のネジ
Screwattachedtotheservo
エレベ ーターロッド
Elevatorrod
エレベ ーターロッ
ド
Elevatorrod
⑥
⑥
90゜
90゜
約10.5mm
10.5mmApprox
機首方向
Frontside
A
B
カット
Cut
モードⅠ
MODEⅠ
モードⅡ
MODEⅡ

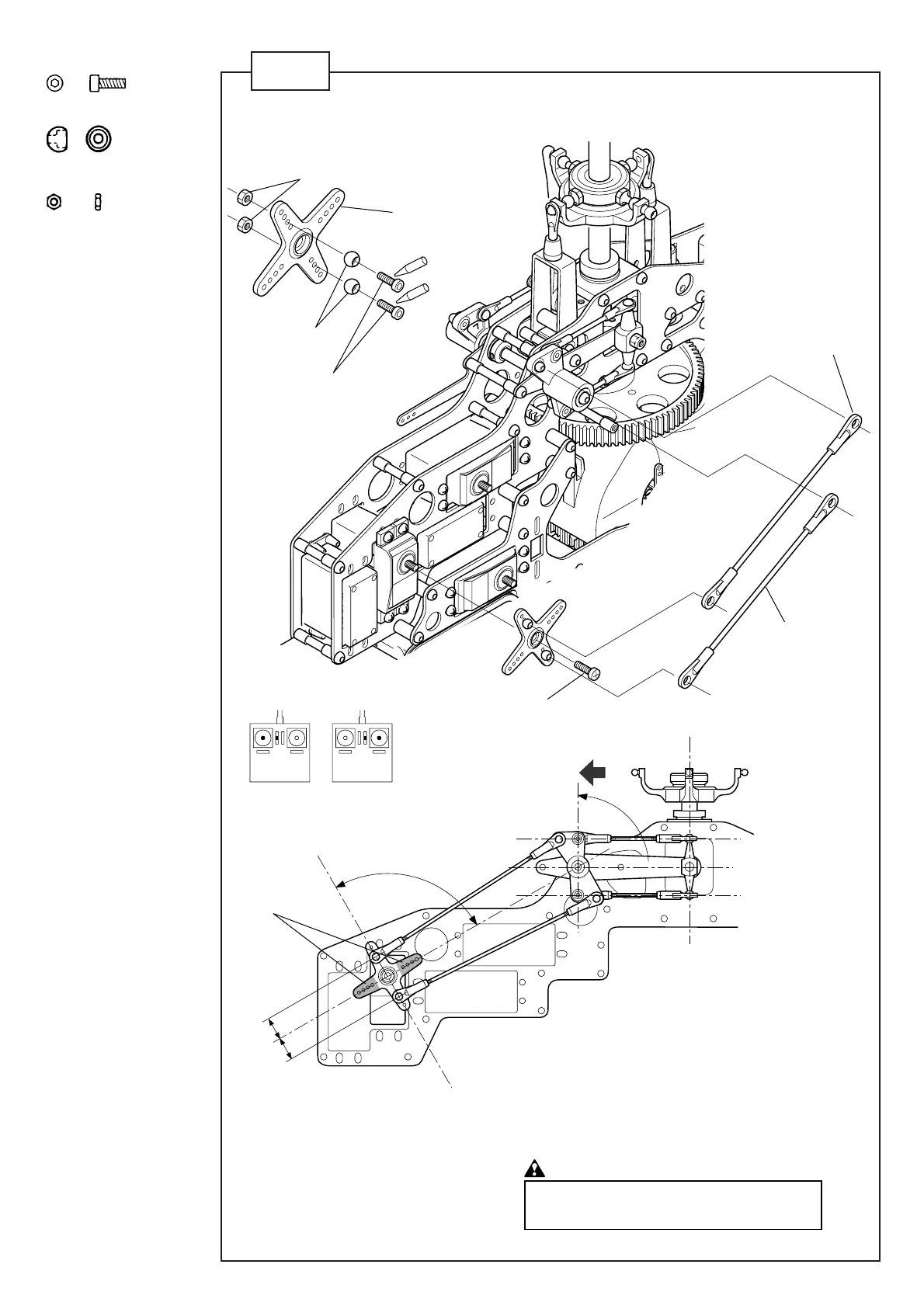

送信機のスティックがニュートラルでトリムが ニュートラルの 時 、
上の図のようにX 型レバーとサーボホーンが90゜になるようにし 、
Aのロットの長さを調整後、Bのロット長さを調整してください 。
AdjustthelengthoftherodAsothattheX-leverandthe
servohornareattherightanglewhenthetransmitterstickis
inneutralandthetrimisinneutral,thenadjustthelengthof
therodB.
AとBの長さはサーボによって 異なります。
ThelengthoftherodsAandBvarydependingonservo.
注意 Caution
送信機のスティックの位置
Positionoftransmitterstick
STEP 6
EXφ5ボール ............................. 2
EXφ5ball
M2×6CS ................................... 2
M2ナット .................................... 2
M2nut
エレベーターサーボ
Elevatorservo
