Hirschmann OCTOPUS OS3 - Dimension Drawings

34
Installation OCTOPUS OS3
Release 01 02/2019
7.7 Dimension drawings

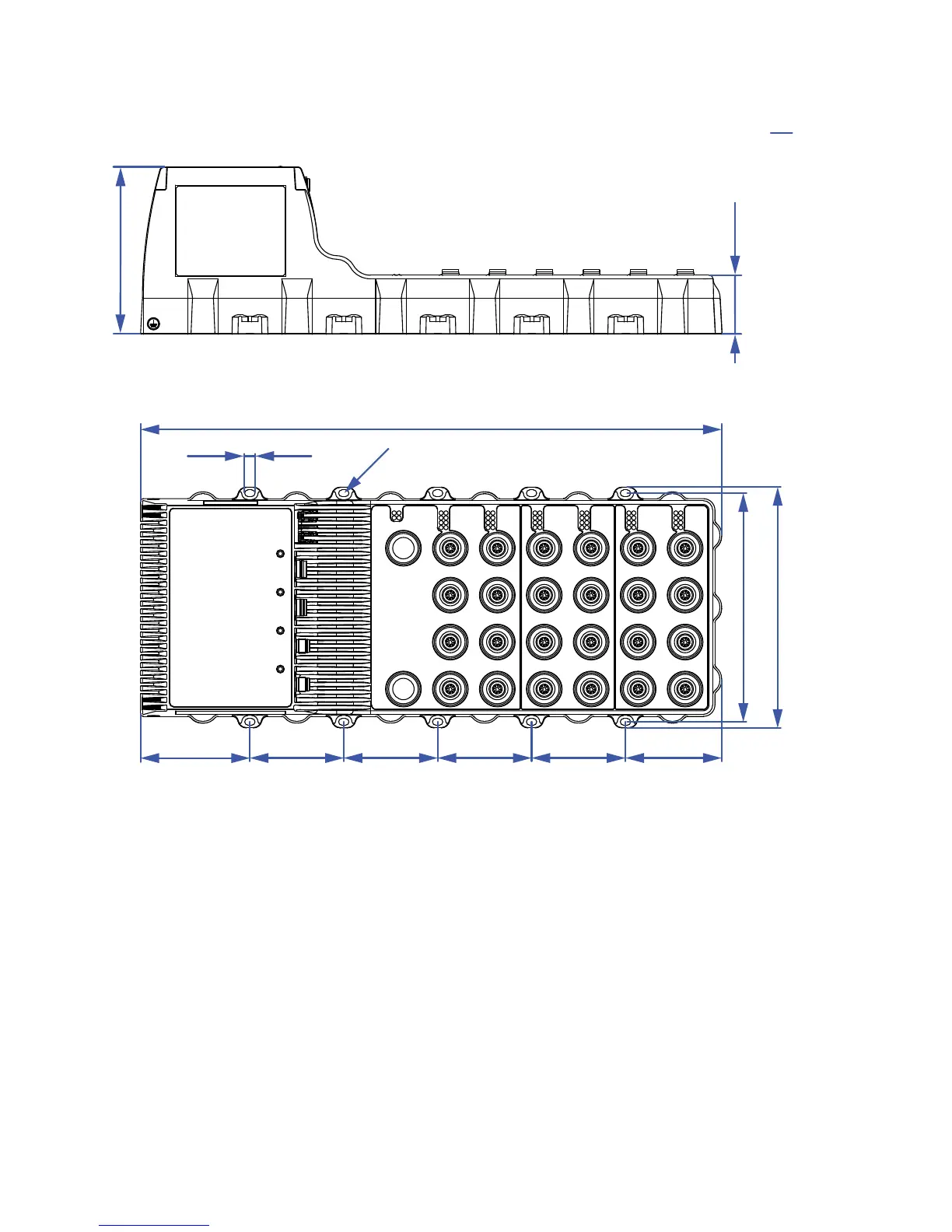

Figure 5: Dimension drawings
R 2,5
R 0.09
475
18.7
mm
in
189
7.44
200
7.87
77,5
3.05
77,5
3.05
77,5
3.05
77,5
3.05
90
3.54
72,5
2.86
8
0.31
137,5
5.41
48,5 1.91
