36
Français

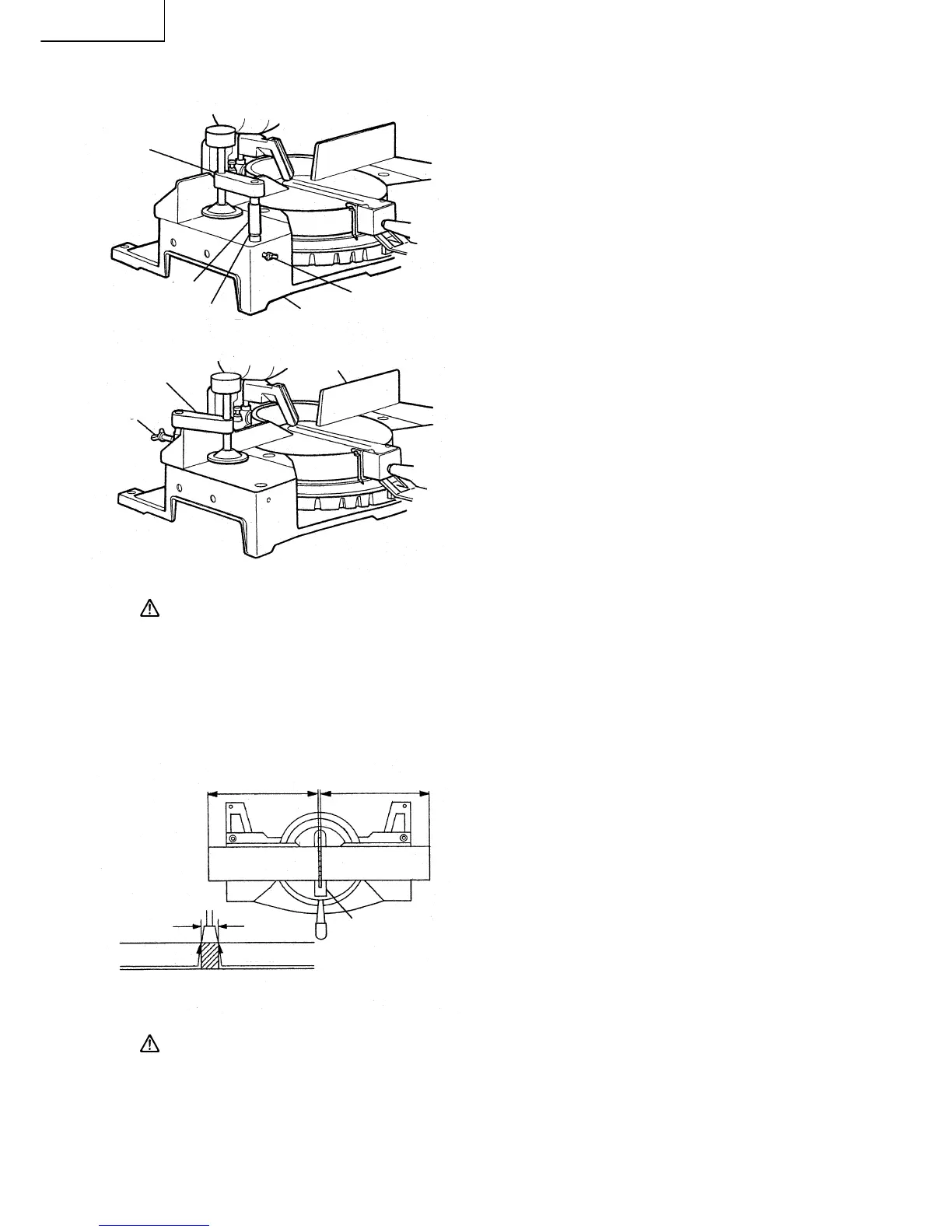

2. Utilisation de l’ensemble d’étau (accessoire standard)
(1) L’ensemble d’étau peut être monté du côté gauche du
socle, et peut être monté et baissé en fonction de la
hauteur de la pièce.
q Insérer le support de l’ensemble d’étau dans le trou situé
à l’avant du socle.
w Puis, visser le boulon à oreilles de 5 mm comme montré
sur la Fig. 21.
REMARQUE: Le support possède deux encoches de
verrouillage dans lesquelles l’extrémité du
boulon à oreilles de 5 mm doit rentrer, de
façon à verrouiller l’ensemble d’étau à la
position voulue.
(2) L’ensemble d’étau pourra être monté sur la garde
gauche ou sur la garde droite, et il pourra être relevé
ou abaissé en fonction de la hauteur de la pièce.
q Insérer le support de l’ensemble d’étau dans l’orifice
situé sur la garde gauche ou sur la garde droite.
w Puis, visser le boulon à oreilles de 5 mm comme montré
sur la Fig. 22.
AVERTISSEMENT: Toujours vérifier que la tête du moteur (voir Fig. 1) n’entre pas en contact
avec l’ensemble d’étau quand on l’abaisse pour la coupe. Si ce risque existe,
desserrer légèrement le boulon à oreilles de 5 mm et déplacer l’ensemble
d’étau dans une position où il n’entrera pas en contact avec la lame de scie.
Toujours vérifier aussi que l’ensemble d’étau est monté du côté droit de la
garde avant d’utiliser la scie pour couper un matériau (onglet et coupe en
biseau).
3. Coupe
(1) Comme indiqué à la Fig. 23, la largeur de la lame est la
largeur de coupe. En conséquence, glisser la pièce vers
la droite (vue de la position de l’opérateur) pour obtenir
la longueur b, et sur la gauche pour obtenir la longueur
a.
(2) Quand la lame a atteint sa vitesse maximale, abaisser
doucement la poignée jusqu’à ce que la lame approche
de la pièce.
(3) Quand la lame touche la pièce, appuyer
progressivement sur la poignée pour couper la pièce.
(4) Quand la pièce est coupée à la longueur voulue, mettre
l’outil électrique hors tension et attendre que la lame
soit complètement arrêtée avant de relever la poignée
en position complètement rentrée.
ATTENTION: * Une pression accrue sur la poignée n’augmentera pas la vitesse de coupe. Au
contraire, une pression excessive risque de surcharger le moteur et/ou de réduire
le rendement.
* Si l’on appuie sur la poignée avec une force excessive ou avec une force latérale,
la lame de scie risque de vibrer pendant l’opération de coupe et de laisser des
marques de coupe sur la pièce, ce qui réduira la qualité de la coupe. En
conséquence, appuyer doucement et délicatement sur la poignée.
Boulon à
oreilles de 5 mm
Ensemble
d’étau
Support
Fig. 21
Garde
Fig. 22
Rainure
Socle
Boulon à
oreilles de
5 mm
Ensemble
d’étau
ab
ab
a
b
Repère
(pré-marqué)
Repère
(pré-marqué)
Piéce
Plaque
d’insertion
(Vue de face)
Ligne de réglage
Fig. 23
