37
Français
AVERTISSEMENT: * Vérifier que l’interrupteur à gâchette est coupé (OFF) et que la fiche
d’alimentation est débranchée de la prise secteur quand on ne se sert pas
de l’outil.
4. Procédure de coupe d’onglet
(1) Desserrer la poignée de coupe d’onglet et appuyer sur
la plaque à ressort.
(2) Régler la table jusqu’à ce que le repère soit aligné sur
la valeur voulue de l’échelle d’angle d’onglet, comme
indiqué à la Fig. 24-a.
(3) Resserrer la poignée de coupe d’onglet pour fixer la
table en position.
Pour fermer le verrou de la table avec précision, l’extrémité
de la poignée de coupe d’onglet possède un coussinet en
résine.
Toujours s’assurer que le verrou de la table est fermé avec
précision avant d’utiliser l’outil.
Le coussinet en résine est une pièce consommable. (Code
No. 318819)
Si le coussinet en résine est trop usé, la table ne sera pas
verrouillée avec précision.
En conséquence, inspecter l’état du coussinet une fois par
mois, et le remplacer s’il est usé au-delà de la limite d’usure,
comme indiqué à la Fig. 24-b.
ATTENTION : Ne jamais retirer la poignée de coupe d’onglet; il serait dangereux d’utiliser l’outil
sans elle.
Pour éviter tout risque d’accident ou de blessure, toujours serrer la poignée de
coupe d’onglet à fond.
REMARQUE: * Des crans positifs sont prévus à droite et à gauche du réglage central de 0°: 15°, 22,5°,
31,6°, 45° et 60° à droite et 15°, 22,5°, 31,6° et 45° à gauche.
Vérifier que l’échelle d’angle d’onglet et que la pointe de l’indicateur sont alignées
correctement.
* Le fonctionnement de l’outil électrique avec l’échelle d’angle d’onglet et l’indicateur non
alignés, ou avec la poignée d’onglet insuffisamment serrées, donnera une mauvaise
précision de coupe.
5. Procédure de coupe de biseau
(1) Desserrer le levier de serrage et incliner la lame de scie
vers la gauche.
(2) Régler l’angle de biseau à l’angle voulu tout en
regardant l’échelle d’angle de biseau et l’indicateur, puis
fixer le elvier de serrage (Fig. 25).
AVERTISSEMENT:
Quand on fixe la pièce sur le côté gauche de la lame, la
section tronçonnée courte vient reposer sur le côté droit
de la lame. Toujours couper l’alimentation et attendre
que la lame se soit complètement arrêtée avant de
relever la poignée de la pièce. Si on relève la poignée
alors que la lame tourne toujours, la section tronçonnée
se coincera contre la lame et des fragments
s’éparpilleront, ce qui serait dangereux.

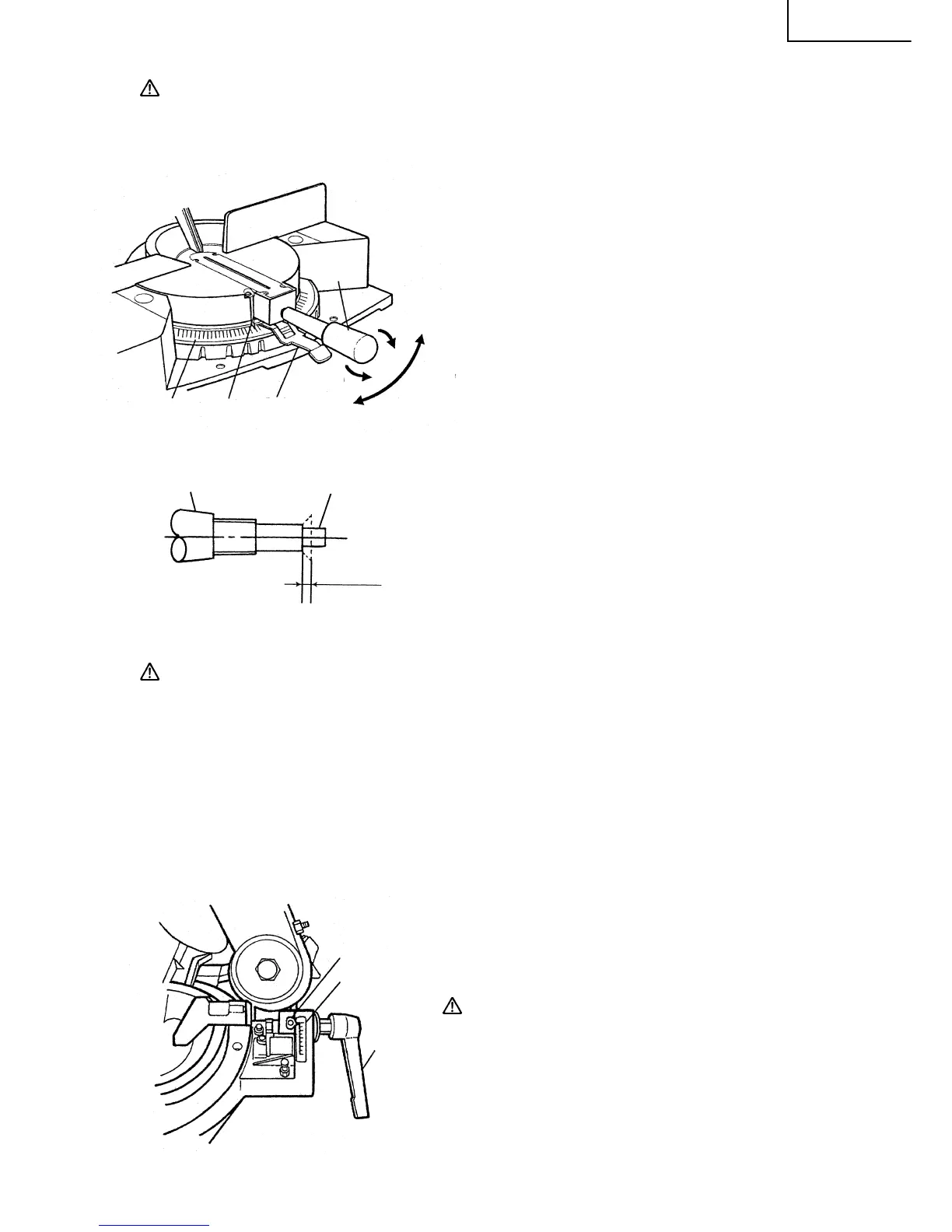

Fig. 24-a
Serrer
Desserrer
Poignée
d’onglet
Échelle d’angle
d’onglet
Indicateur Plaque de
ressort
Tourner
la table
Fig. 25
Levier de
serrage
Indicateur
Échelle d’angle
d’onglet
Fig. 24-b
Poignée d’onglet
Coussinet
Limite d’usure
1 mm (1/32")
