38
Français
Surface supérieure
Plafond
B
surface
inferieure
Mur
A
Plafond
Mur
θ°
6. Procédures de coupe mixte
Pour une coupe mixte, suivre les instructions des paragraphes 5 et 6 ci-dessus. À un angle en biseau de
45° et un angle d’onglet de 45°, une pièce de 44 mm (1-3/4”) de haut et jusqu’à 89 mm (3-1/2”) de long
peut être coupée.
ATTENTION: Pour une coupe mixte, toujours fixer la pièce sur le côté droit. Ne jamais faire
tourner la table vers la droite pour une coupe mixte car la lame de scie pourrait
entrer en contact avec le crampon ou l’étau qui fixe la pièce et provoquer des
blessures physiques ou des dommages.
7. Procédures de coupe de corniche complexe

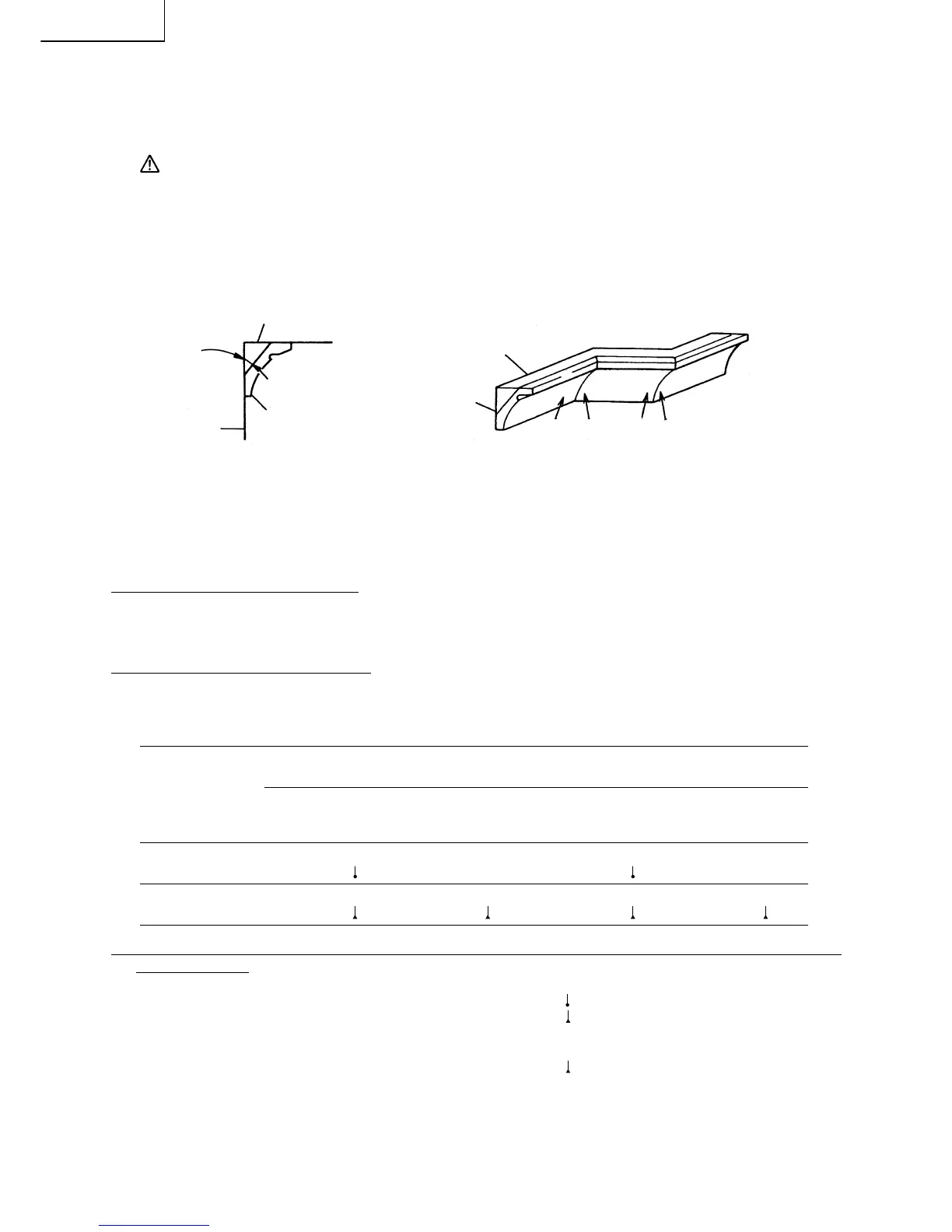

La Fig. 26 montre deux types de corniche complexe courants ayant des angles de 38° et de 45°. Pour les
montures de corniche complexe, voir la Fig. 27.
Le tableau ci-dessous montre les réglages d’angle d’onglet et d’angle de biseau qui conviennent le
mieux pour les deux types de corniche complexe.
REMARQUE: A des fins de commodité, des crans ont été prévus aux positions de réglage de l’angle
d’onglet (31,6° à gauche ou à droite).
Réglage d’une coupe d’onglet
Si la table est réglée sur l’un des angles décrits, déplacer la poignée d’onglet de réglage de la plaque
tournante légèrement vers la droite ou vers la gauche pour stabiliser la position et aligner correctement
l’échelle d’onglet et l’extrémité de l’indicateur avant de commencer le travail.
Réglage d’une coupe de biseau
Déplacer la poignée de la section de biseau vers la droite et vers la gauche et vérifier que la position est
stable et que l’échelle d’angle et l’extrémité de l’indicateur sont alignés correctement. Puis, serrer le
levier de serrage.
Type de Pour découper une corniche complexe Pour découper une corniche complexe
corniche
aux positions 1 et 4 de la Fig. 27. aux positions 2 et 3 de la Fig. 27.
complexe
Réglage Réglage Réglage Réglage
d’angle d’angle de d’angle de d’angle
d’onglet biseau biseau d’onglet
Type 45° Droite 35,3° 30° Gauche 35,3° 30°
(repère ) (repère )
Type 38° Droite 31,6° 33,9° Gauche 31,6° 33,9°
(repère ) (repère ) (repère ) (repère )
(1) Réglage de coupe en corniche complexe aux positions 1 et 4 de la Fig. 27 (voir Fig. 28 ; incliner la tête
vers la gauche) :
q Tourner la plaque tournante vers la droite et régler l’angle d’onglet comme suit :
* Pour des corniches complexes de type 45° : 35,3° (repère )
* Pour des corniches complexes de type 38° : 31,6° (repère )
w Incliner la tête vers la gauche et régler l’angle de biseau comme suit :
* Pour des corniches complexes de type 45° : 30°
* Pour des corniches complexes de type 38° : 33,9° (repère )
e Disposer la corniche complexe de façon que la surface inférieure (
A
sur la Fig. 26) touche la garde
comme indiqué à la Fig. 29.
qw er
Fig. 26 Fig. 27
