Hitachi C 10FC2 - Page 39

39
Français
(2) Réglage de coupe en corniche complexe aux positions 2 et 3 de la Fig. 27 (voir Fig. 30; incliner la tête
vers la gauche) :
q Tourner la table vers la droite et régler l’angle d’onglet comme suit :
* Pour des corniches complexes de type 45° : 35,3° (repère
)
* Pour des corniches complexes de type 38° : 31,6° (repère )
w Incliner la tête vers la gauche et régler l’angle de biseau comme suit :
* Pour des corniches complexes de type 45° : 30°
* Pour des corniches complexes de type 38° : 33,9° (repère )
e Disposer la corniche complexe de façon que la surface supérieure (B sur la Fig. 26) touche la garde
comme indiqué à la Fig. 31.

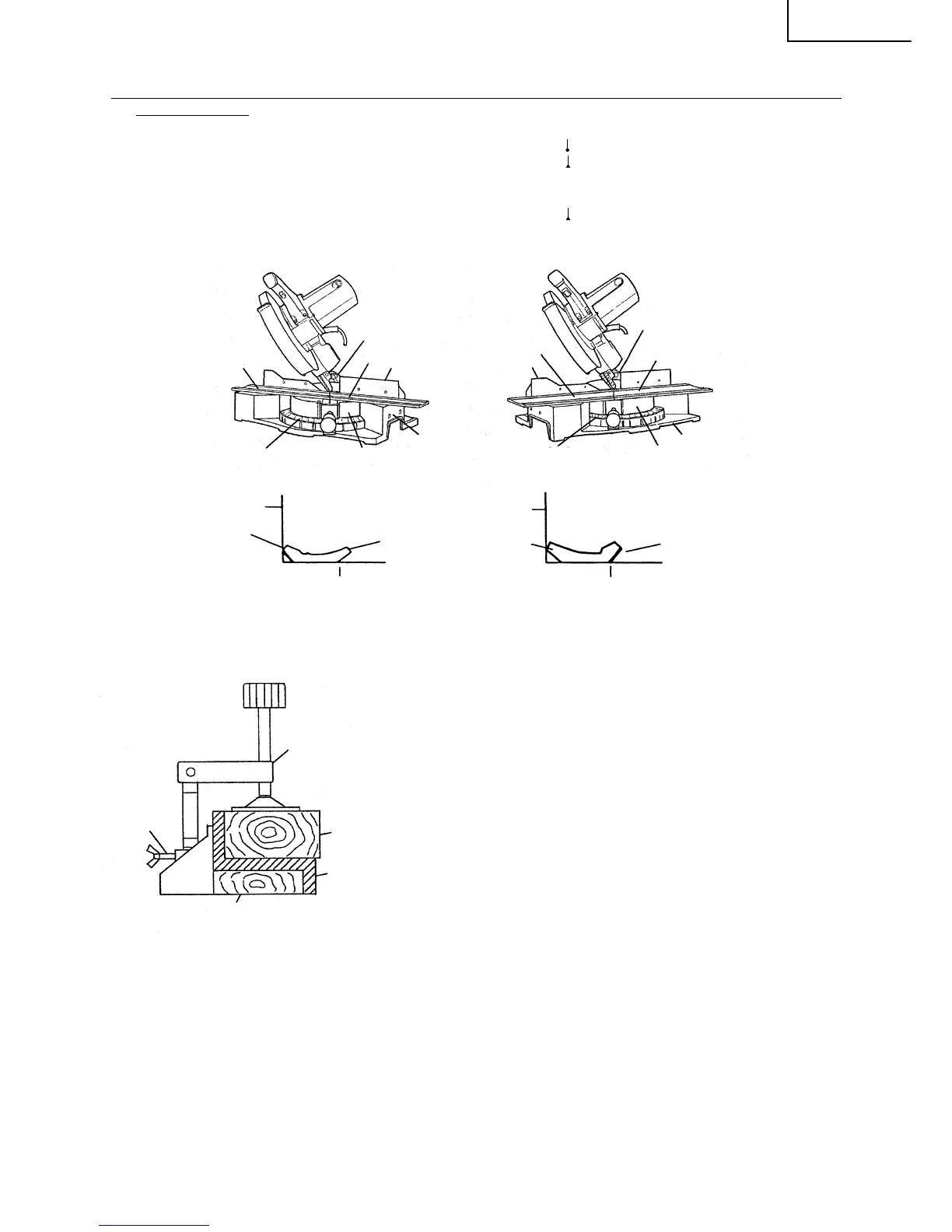

Fig. 28 Fig. 30
Fig. 29 Fig. 31
8. Coupe de matériaux qui se déforment facilement, par exemple une feuille
d’aluminium
Les matériaux comme l’aluminium en feuille se déforment
facilement quand ils sont serrés trop fort dans un étau. Cela ne
permettra pas une bonne coupe et risque de provoquer une
surcharge du moteur.
Pour couper ce genre de matériaux, utiliser une planche de bois
pour protéger la pièce comme indiqué à la Fig. 32.
Pour couper de l’aluminium, enduire la lame d’une huile de coupe
(non-combustible) pour obtenir une coupe régulière et un bon
fini.
Table du socle
Garde
A
B
Garde
Table du socle
B
A
q
Échelle d’angle
de biseau
r
Garde
Socle
Échelle d’angle
d’onglet
Table
Échelle d’angle
d’onglet
Échelle d’angle
de biseau
e
Socle
Table
Garde
w
Fig. 32
Plaque en bois
Ensemble
d’étau
Plaque
en bois
Boulon à
oreilles de
5 mm
Cadre en
aluminium
