Français

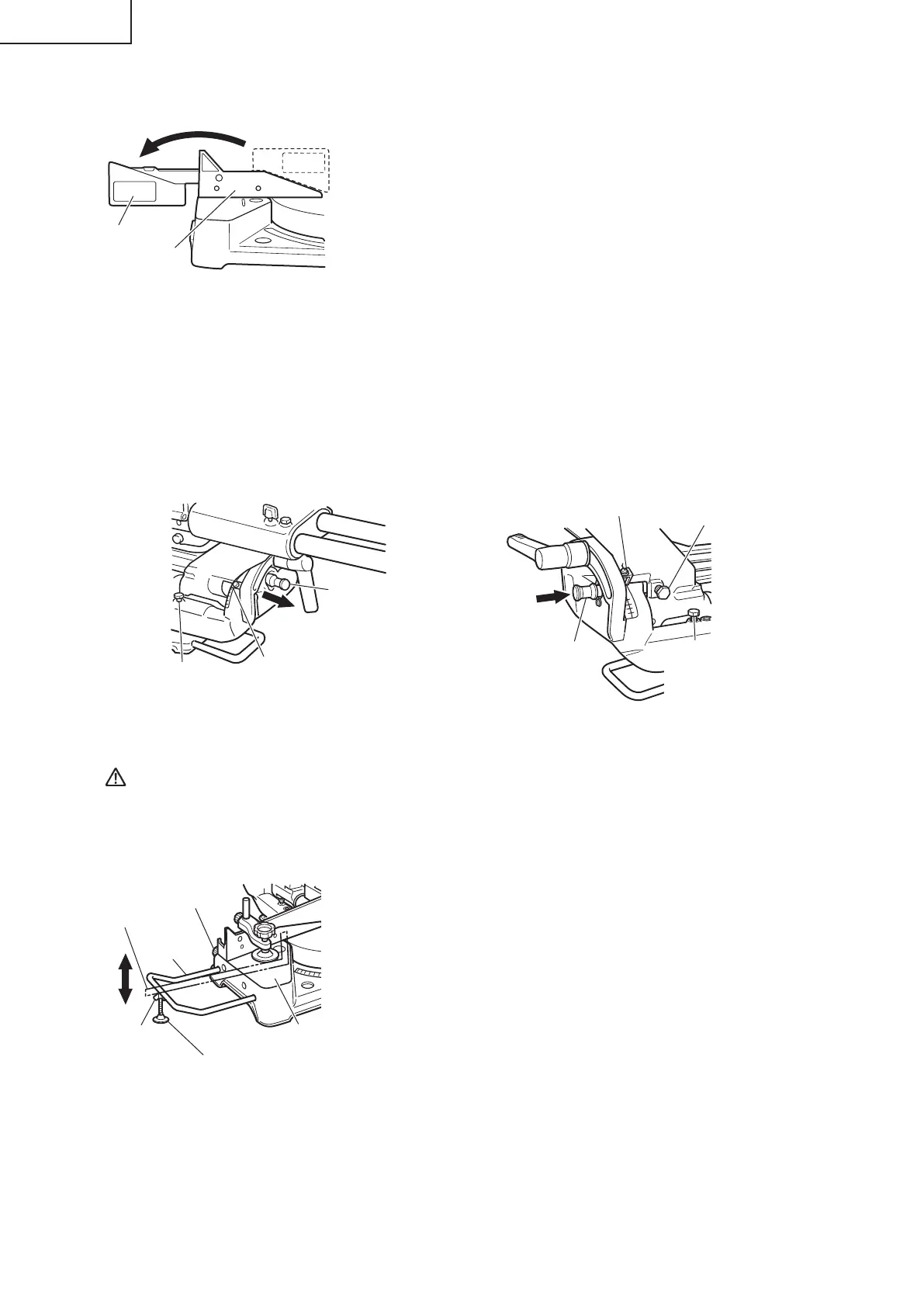

Cet outil électrique est équipé d'une garde secondaire.
Dans le cas d'une coupe droite ou d'une coupe en biseau à droite, utiliser
la garde secondaire. Dans ces conditions, il est possible d'eff ectuer une
coupe stable du matériau avec une face arrière large.
Dans le cas d'une coupe en biseau à gauche, soulever la garde secondaire
comme le montre la Fig. 11 puis la tourner dans le sens contraire des
aiguilles d'une montre.
5. Angle oblique
Quand l’outil quitte nos usines, il est réglé pour un angle droit de 0°, un angle de coupe de biseau de 45° à
gauche et un angle de coupe de biseau de 45° à droite avec le boulon de 8mm (A), le boulon de 8mm (B) et le
boulon de 8mm (C).
Pour modifi er le réglage, changer la hauteur du boulon de 8mm (A), du boulon de 8mm (B) et du boulon de
8mm (C) en les tournant.
Pour régler l’angle de biseau sur 45°, tirer la goupille de fi xation dans le sens indiqué sur la Fig. 12-a et incliner
la tête du moteur vers la droite.
Lors du réglage de la tête du moteur sur 0°, replacer la goupille de fi xation dans sa position initiale, comme le
montre la fi gure 12-b.
Boulon (C) de 8mm
(butée pour angle de
biseau à gauche de 45°)
Indicateur
(pour échelle
d’angle de biseau)
Goupille de
fi xation
Tirer
Fig. 12-a
Boulon (B) de 8mm
(butée pour angle de
biseau à droite de 45°)
Boulon (A) de 8mm
(butée pour 0°)
Carter
Goupille de fi xation
Indicateur
(pour échelle de biseau à droite)
Fig. 12-b
6. Fixation de la pièce
AVERTISSEMENT:
Toujours utiliser un dispositif de fi xation ou l’étau pour fi xer la pièce à
la garde ; sinon, la pièce risque d’être éjectée de la table et de blesser
quelqu’un.
7. Installation des supports ... (Accessoires en option)
Les supports permettent de fi xer et de stabiliser les pièces longues
pendant la coupe.
(1) Comme indiqué à la Fig. 13, utiliser une équerre en acier pour aligner
le bord supérieur des supports sur la surface du socle.
Desserrer l’écrou à oreilles de 6mm. Tourner un boulon de réglage
de hauteur de 6mm, et régler la hauteur du support.
(2) Après le réglage, serrer fermement l’écrou à oreilles et fi xer le support
avec la vis moletée de 6 mm (accessoire en option). Si la longueur
du boulon de réglage de la hauteur de 6 mm est insuffi sante, insérer
une plaque mince dessous. S’assurer que l’extrémité du boulon de
réglage de la hauteur de 6 mm ne dépasse pas du support.
Coupe droite
Coupe en biseau à
gauche
Tourner
Coupe en biseau à droite
Garde secondaire
Garde (B)
Fig. 11
Bouton de
boulonnage de 6mm
(accessoire en option)
Support
(accessoire
en option)
Equerre
Carter
Ecrou à oreilles de
6mm
(accessoire en option)
Boulon de réglage de hauteur
de 6mm (accessoire en option)
Fig. 13
