66
Español

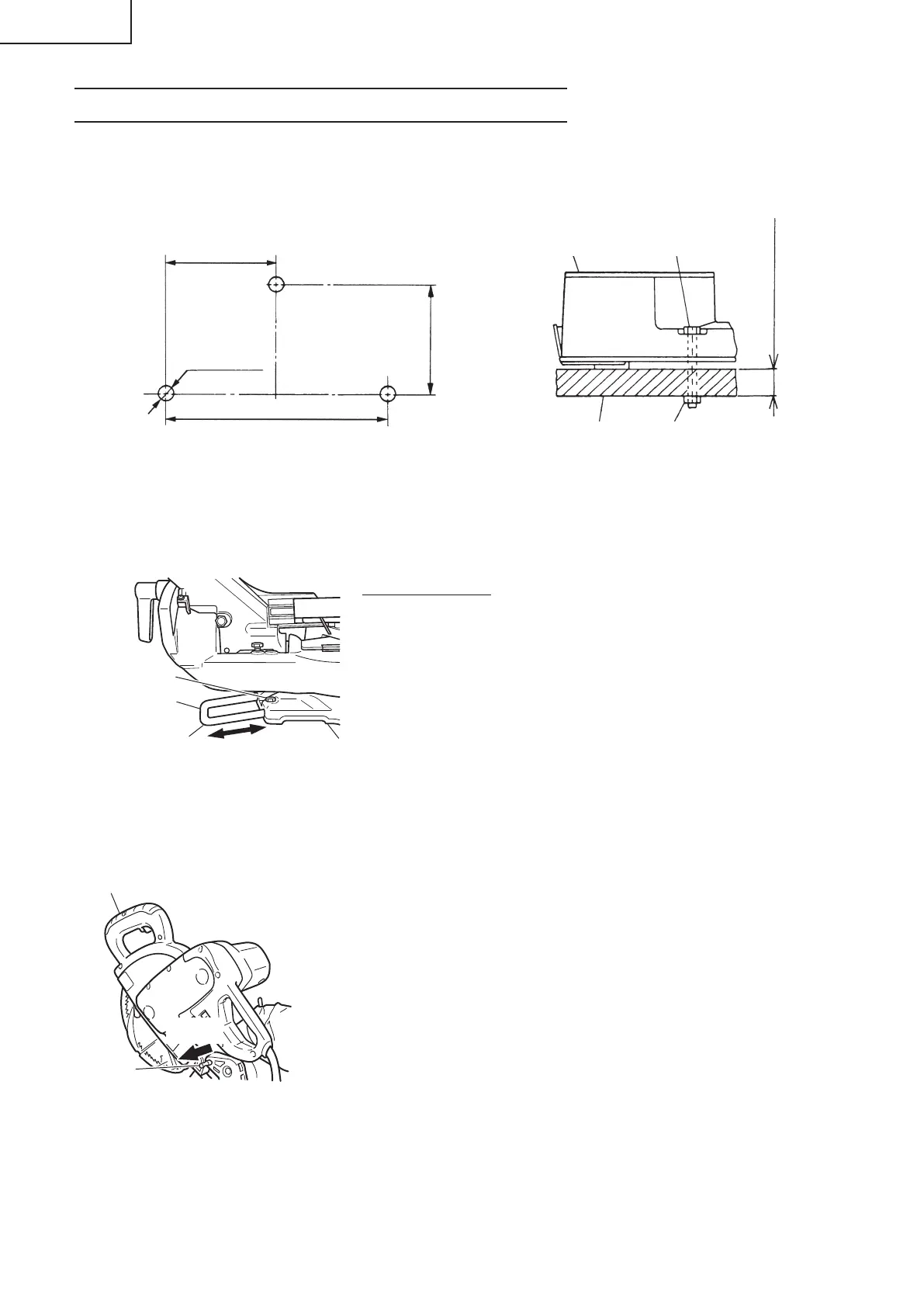

PREPARATIVOS PREVIOS A LA OPERACIÓN
Antes de utilizar la herramienta eléctrica, realice los preparativos siguientes.
1. Quite todo el material de embalaje adherido o vinculado con la herramienta antes de usarla.
2. Instalación
Banco grueso de 1" (25mm)
Banco de trabajo
Tuerca de 5/16" (8mm)
Perno de 5/16" (8mm)Base
5-29/32"(150mm)
11-13/16" (300mm)
11/32" (9mm)
3 orifi cios
10-13/32" (264mm)
Fig. 4
Coloque la herramienta eléctrica sobre un banco de trabajo nivelado horizon-tal, como se muestra en la
Fig. 4.
Seleccione pernos de 5/16" (8mm) de diámetro y de la longitud adecuada al grosor del banco de trabajo.
La longitud del perno deberá ser de 1-9/16" (40mm) por lo menos más el grosor del banco de trabajo.
Por ejemplo, utilice pernos de 2-9/16" (65mm) o más para un banco de trabajo con grosor de 1" (25mm).
El soporte fi jado a la parte posterior de la base ayuda a estabilizar la herramienta eléctrica.
Ajuste del soporte:
Afl oje el perno de 6mm con la llave de cubo de Llave de cubo de 10mm
suministrada.
Ajuste el soporte hasta que su superfi cie inferior entre en contacto con
la superfi cie del banco de trabajo.
Después del ajuste, apriete fi rmemente el perno de 6mm.
Fig. 5
3. Liberación del pasador de bloqueo
Cuando la herramienta eléctrica esté preparada para transportarse, sus
partes principales estarán aseguradas mediante el pasador de bloqueo.
Mueva ligeramente la empuñadura de forma que el pasador de bloqueo
pueda desenganchar.
NOTA: Si baja ligeramente la empuñadura podrá desenganchar el
pasador de bloqueo de forma más fácil y segura.
La posición de bloqueo del pasador de bloqueo es solamente
para transporte y almacenamiento.
Fig. 6
4. Instalación de la bolsa para el polvo, el soporte, el retén, y los tornillos de carpintero
(El soporte y el retén son accesorios opcionales.)
Fije la bolsa para el polvo y el conjunto de tornillo de carpintero como se indica en la Fig. 1 y Fig. 2.
Perno de 6mm
Mueva
Ajuste el soporte hasta
que su superfi cie inferior
entre en contacto con la
superfi cie del banco de
trabajo.
Soporte
Pasador de
bloqueo
Caja de
engranajes
Empuñadura
0000BookC10FSH.indb660000BookC10FSH.indb66 2015/08/1015:19:252015/08/1015:19:25
