8. Butée pour la précision de coupe ... (La butée et le support sont des un accessoires en
option.)
Pièce
Butée
(accessoire en option)
Bouton de boulonnage de
6mm (accessoire en option)
Support
(accessoire
en option)
Déplacer
Ecrou à oreilles de 6mm
(accessoire en option)
Boulon de réglage de hauteur de 6mm
(accessoire en option)

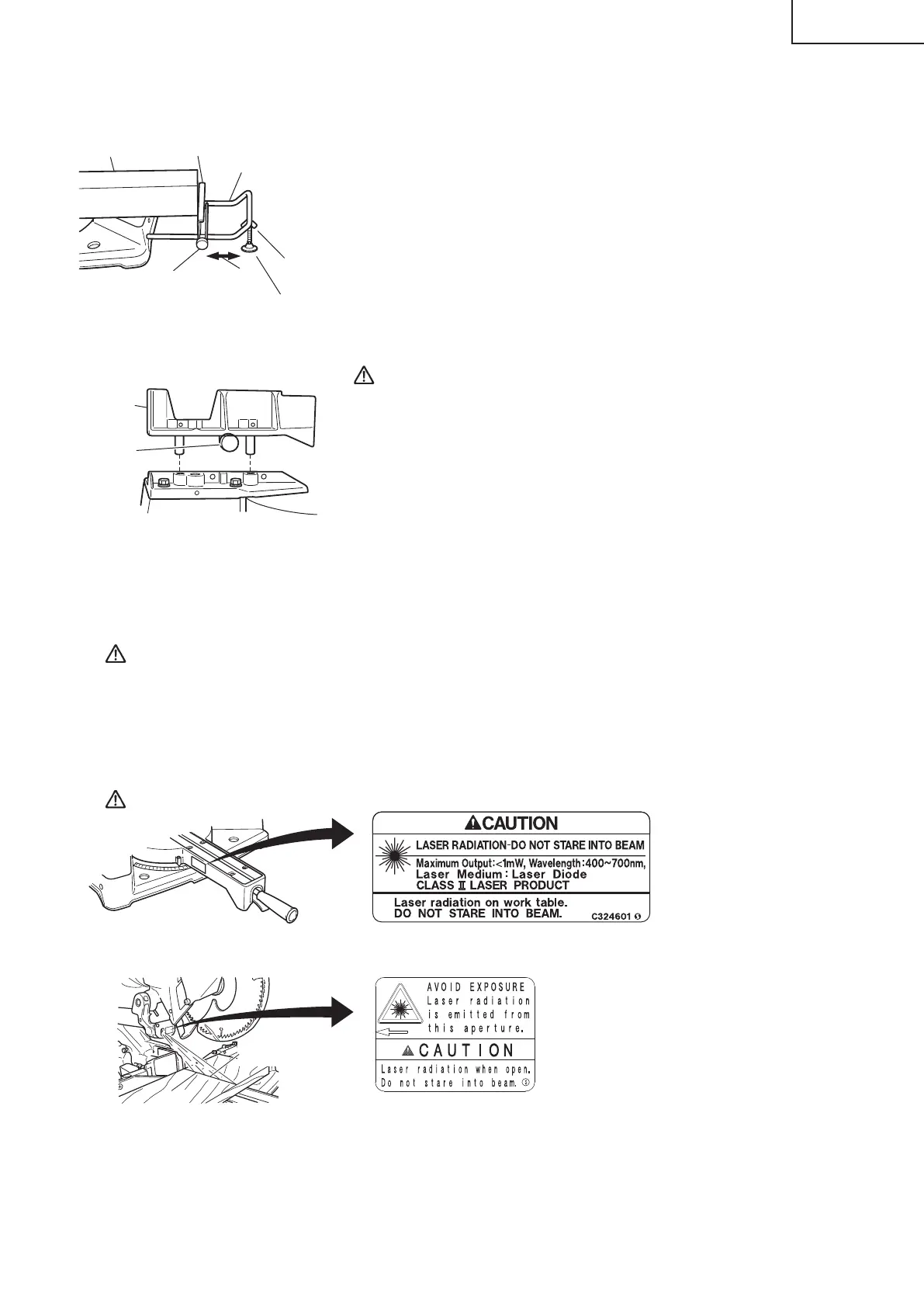

Fig. 14
La butée facilite la précision des coupes continues sur des longueurs de
11" à 17-3/4" (280 à 450mm).
Pour installer la butée, la fi xer au support à l’aide du bouton de boulonnage
de 6mm comme indiqué à la Fig. 14.
9. Vérifi cation de l'utilisation de la garde secondaire (A) ... (Accessoire en option)
AVERTISSEMENT:
Dans le cas d'une coupe en biseau à
droite, déposer la garde secondaire (A).
Si elle n'est pas déposée, elle peut entrer
en contact avec la lame ou une autre
partie de l'outil, ce qui peur provoquer
des blessures graves à l'utilisateur.
Dans le cas d'une coupe droite ou d'une coupe en biseau, utiliser la garde
secondaire (A). La garde secondaire (A) peut être installée sur le côté
droit de la garde de guidage. Introduire les tiges de la garde secondaire
(A) dans les perçages de la garde de guidage. Serrer le bouton de
boulonnage de 6mm qui est fourni avec la garde secondaire (A) pour
assurer la fi xation de la garde secondaire (A). Dans ces conditions, il est
possible d'eff ectuer une coupe stable du matériau avec une face arrière
large.
10. Réglage de la position de la ligne laser (Uniquement pour le modèle C10FSH)
AVERTISSEMENT:
* Avant de brancher la fi che du cordon d'alimentation sur une prise
secteur, s'assurer que l'outil est le marqueur à laser sont hors service.
* Exercer la plus grande attention dans la manoeuvre du commutateur de
positionnement de la ligne laser quand la fi che du cordon d'alimentation
est branchée sur une prise secteur pour le fonctionnement. Si le
commutateur est actionné par inadvertance, la lame de scie peut entrer
en rotation et il peut en résulter des accidents.
* Ne pas démonter le marqueur à laser et s'en servir pour autre chose.
ATTENTION:
Fig. 17
Fig. 16
* Rayonnement laser -- Ne pas regarder le faisceau.
* Rayonnement laser sur la table de travail. Ne pas regarder le faisceau.
L'exposition au faisceau laser peut gravement endommager la vue.
* Ne pas démonter.
Garde
secondaire (A)
Bouton de
boulonnage
de 6mm
Fig. 15
