44
Français
* Ne pas heurter le marqueur laser (corps principal de l'outil); en eff et, cela
peut dérégler la position de la ligne laser provoquant un endommagement
du marqueur laser et une diminution de la durée de service.
* Ne conserver le laser allumé que pendant l'opération de coupe.
L'allumage prolongé du laser peut entraîner une diminution de la durée
de service.
* L’utilisation de commandes ou de réglages ou l’exécution de procédures
autres que ceux spécifi és dans cette brochure risquent d’entraîner une
exposition à un rayonnement dangereux.
REMARQUES: * Eff ectuer la coupe en faisant chevaucher le ligne tracée à l'encre et la ligne laser.
* Si la ligne tracée à l'encre et la ligne laser se chevauchent, la puissance et la
faiblesse de la lumière sont modifi ées, ce qui permet une coupe stable car on
peut alors discerner la superposition des lignes. Cela garantit les plus petites
erreurs de coupe.
* En extérieur ou près d'une fenêtre, il peut être diffi cile d'observer la ligne laser
du fait de la lumière du soleil. Dans ces conditions, se placer dans un endroit qui
n'est pas exposé à la lumière directe du soleil et procéder à la coupe.
* Ne pas faire passer le cordon d'alimentation derrière la tête du moteur, ne pas
l'entourer autour d'un doigt, d'un morceau de bois et ainsi de suite; en eff et, la
fi che du cordon d'alimentation peut se débrancher et le marqueur laser ne pas
s'allumer.

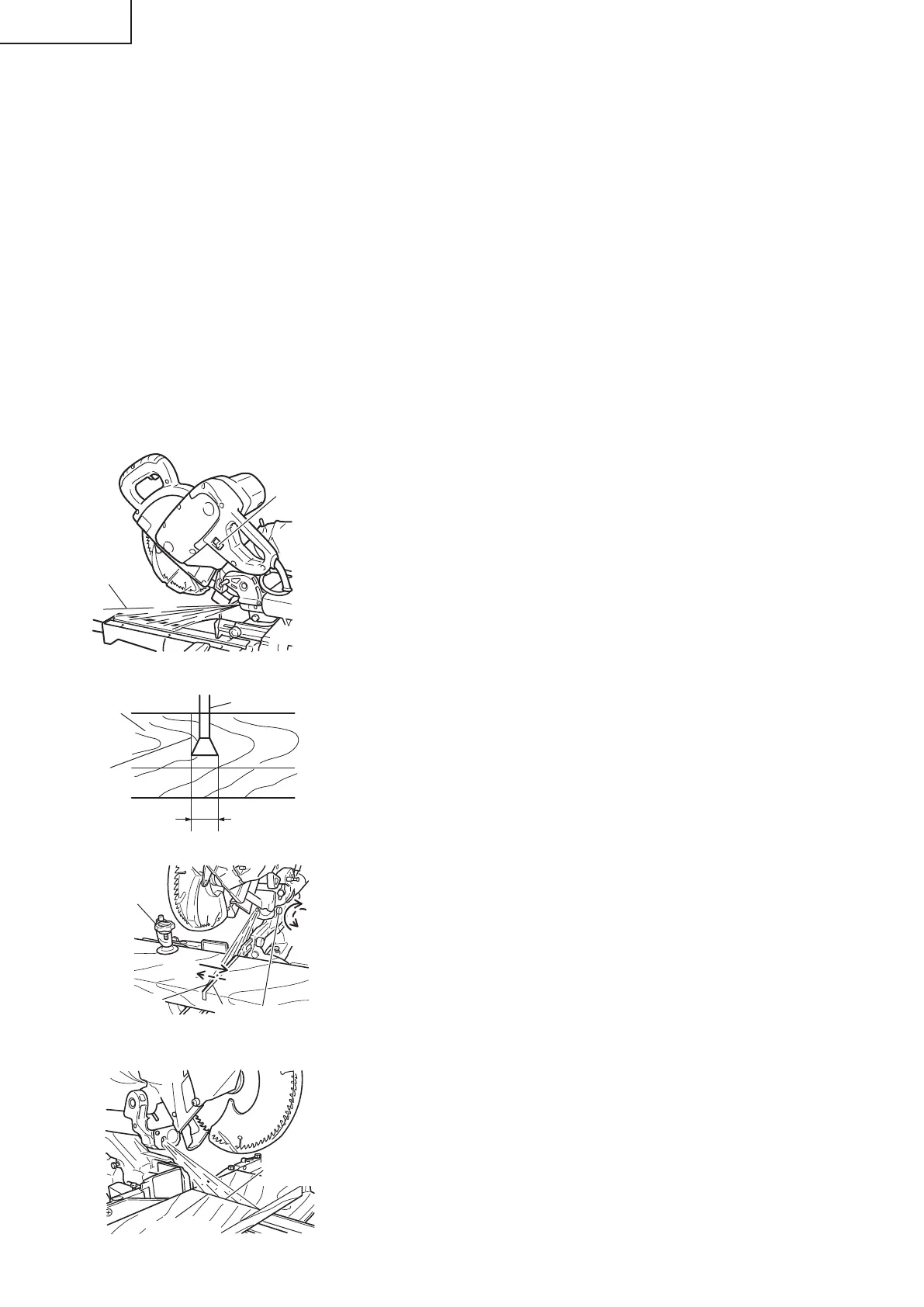

Le tracé à l'encre peut aisément être réalisé sur cet outil grâce au
marqueur laser. Un commutateur est prévu pour allumer le marqueur
laser. (Fig. 18)
Selon le choix de la coupe, la ligne laser peut être alignée avec le côté
gauche de la coupe (lame de scie) ou le côté droit de la coupe.
La ligne laser est régler sur la largeur de la lame au moment de quitter
l'usine. Régler la position de la lame de scie et de la ligne laser en
procédant comme il est dit ci-dessous pour répondre au choix désiré.
(1) Allumer le marqueur laser et marquer une rainure de 3/16" (5mm)
environ de profondeur sur la pièce qui a une hauteur de 25/32"
(20mm) et une largeur de 5-29/32" (150mm). Maintenir la pièce
rainurée dans un étau telle qu'elle est et ne pas la déplacer. Pour
réaliser la rainure, se repor ter à "11. Procédures de coupe d’encoche,
page 52.
(2) Cela fait, tourner le régleur et décaler la ligne laser. (Quand on
tourne le régleur dans le sens des aiguilles d'une montre, la ligne
laser se décale vers la droite et quand on tourne le régleur dans le
sens contraire des aiguilles d'une montre, la ligne laser se décale
vers la gauche.) Si on travaille avec la ligne tracée à l'encre sur le
côté gauche de la lame de scie, il faut aligner la ligne laser avec
le côté gauche de la rainure. (Fig. 20) Si on travaille avec la ligne
tracée à l'encre sur le côté droit de la lame de scie, il faut aligner la
ligne laser avec le côté gauche de la rainure.
(3) Après avoir réglé la position de la ligne laser, tracer à l'encre une
ligne à angle droit sur la pièce et aligner la ligne tracée à l'encre et la
ligne laser. Pour aligner la ligne tracée à l'encre, faire glisser la pièce
petit à petit et la maintenir dans un étau à l'endroit où la ligne laser
chevauche la ligne tracée à l'encre.
Eff ectuer un autre rainurage et vérifi er la position de la ligne laser.
Pour changer la position de la ligne laser, eff ectuer à nouveau les
réglages prévus aux opérations (1) à (3).
Commutateur
Ligne laser
Lame de scie
Marquage
(prémarquage)
Pièce
Largeur de coupe
Fig. 18
Fig. 19
Marquage
(prémarquage)
Rainure
Tourner
Régleur
Ligne laser
Groove
Déplacer
Ligne laser
Fig. 20
Fig. 21
0000BookC10FSH.indb440000BookC10FSH.indb44 2015/08/1015:19:222015/08/1015:19:22
