47
Français

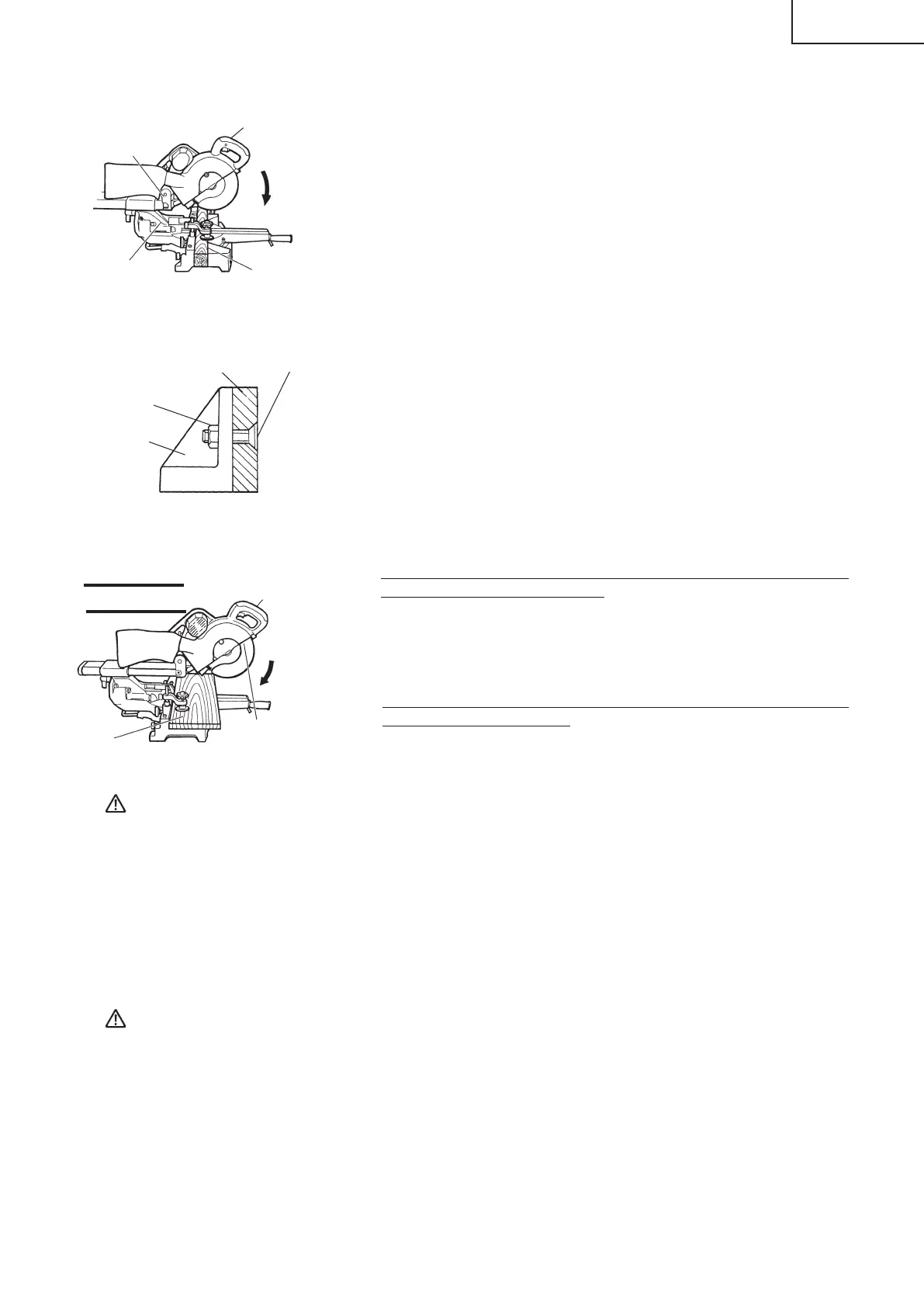

4. Coupe de pièces minces (Coupe à pression simple)
Glisser la charnière sur le support (A), et serrer le bouton de fi xation de
glissière comme (Voir Fig. 2) indiqué à la Fig. 26.
Abaisser la poignée pour couper la pièce .
Cette façon d’utiliser l’outil électrique permet de couper des pièces d’une
section allant jusqu’à 3-11/32" (85mm).
5. Coupe de pièces volumineuses
Il peut arriver que la coupe ne puisse pas s’eff ectuer complètement en fonction
de la hauteur de la pièce. Dans ce cas, monter une planche auxiliaire à l’aide
des vis à tête plate de 6mm et des écrous de 6mm en utilisant les orifi ces de
7mm de la surface de la garde (deux orifi ces de chaque côté). (Fig. 27)
Pour l’épaisseur de la planche auxiliaire, voir page 36 “Spécifi cations”.
6. Coupe de pièces larges (Coupe avec chariot)
(1) Pièces d’une hauteur allant jusqu’à 3-11/32" (85mm) et d’une largeur
allant jusqu’à 12-9/32" (312mm): Desserrer le bouton de fi xation de
glissière et incliner la lame vers l’avant (Voir Fig. 2).
Puis, appuyer sur la poignée et ramener la lame vers l’arrière pour
couper la pièce comme indiqué à la Fig. 28. Cela facilitera la coupe
des pièces d’une hauteur allant jusqu’à 3-11/32" (85mm) et d’une
largeur allant jusqu’à 12-9/32" (312mm).
(2) Pièces d’une hauteur allant jusqu’à 3-9/16" (90mm) et d’une largeur
allant jusqu’à 11" (280mm): Les pièces d’une hauteur allant jusqu’à
3-35/64" (90mm) et d’une largeur allant jusqu’à 11" (280mm) se
coupent de la même façon que décrit au paragraphe 6 - (1) ci-dessus.
ATTENTION: * Lorsqu’on coupe une pièce de 3-11/32" (85mm) de hauteur, régler la position de
limite inférieure de la tête du moteur de façon que l’écart entre le bord inférieur
de la tête du moteur et la pièce soit de 3/32" à 1/8" (2 à 3mm) à la position de
limite inférieure.
* Si l’on appuie trop fort ou de biais sur la poignée, la lame risque de vibrer
pendant la coupe, ce qui laissera des marques de coupe peu esthétiques sur
la pièce et réduira la qualité de coupe.
On abaissera donc la poignée doucement et avec soin.
* Lors d’une coupe avec chariot, ramener délicatement la poignée (vers l’arrière)
d’un mouvement régulier et ininterrompu.
Le fait d’arrêter la poignée pendant la coupe laissera des marques de coupe
peu esthétiques sur la pièce.
AVERTISSEMENT: * Lors d’une coupe avec chariot, procéder comme indiqué à la Fig. 28.
Une coupe avec chariot vers l’avant (vers l’opérateur) serait très
dangereuse car la lame pourrait eff ectuer un retour vers le haut. En
conséquence, toujours déplacer la poignée loin de l’opérateur.
* Toujours ramener le chariot complètement vers l’arrière après chaque
coupe en travers de façon à réduire tout risque de blessure.
* Ne jamais mettre la main sur la poignée latérale pendant une coupe car
la lame vient tout près de la poignée latérale lorsque la tête du moteur
est abaissée.
Charnière
Support (A)
Poignée
Appuxyer
sur vers le
bas.
Pièce
Fig. 26
Garde
Fig. 27
Ecrou de 6mm
Vis à tête de
plate de 6mm
Planche
auxiliaire
Poignée
2
Appuyer
vers le bas
Pièce
1 Tirer vers l’avant
3 Pousser vers l’arrière
pour couper
▲
▲
Fig. 28
