Français

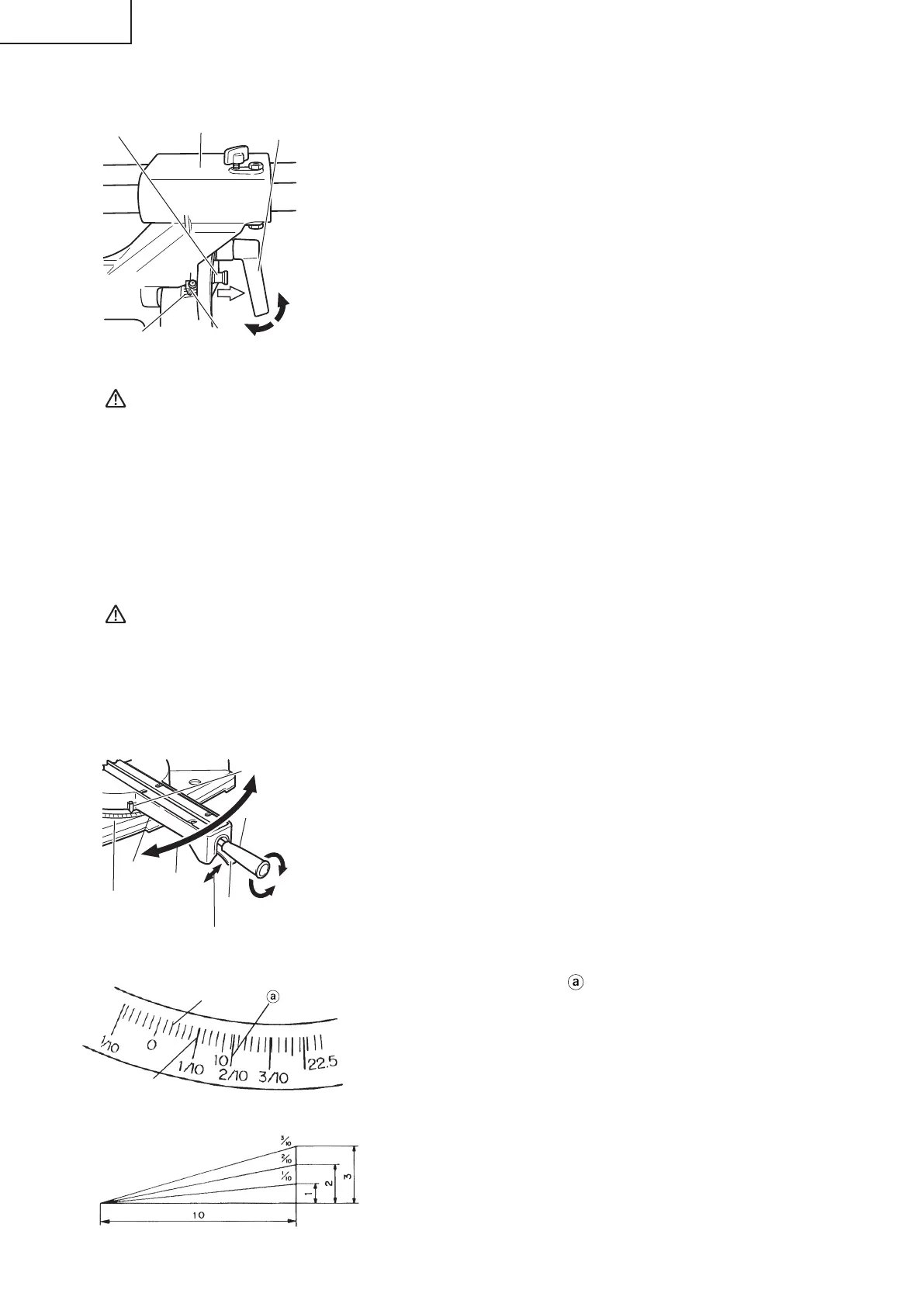

7. Procédure de coupe de biseau
(1) Desserrer le levier de serrage et incliner la lame vers la gauche ou vers
la droite.
Quand on incline la tête du moteur vers la droite, tirer la goupille de fi xation
vers l’arrière.
Le levier de verrouillage est doté d'un système de maintien. Lors du
contact avec l'établi et l'outil, tirer le levier de verrouillage dans la direction
de la fl èche comme le montre Fig. 29, puis changer le sens du levier de
verrouillage.
(2) Régler l’angle de biseau à l’angle voulu tout en regardant l’échelle d’angle
de biseau et l’indicateur, puis fi xer le levier de serrage.
(3) Eff ectuer les opérations des paragraphes 4, 5 et 6 ci-dessus. Pour les
dimensions de coupe maximales, voir le tableau des “SPÉCIFICATIONS”
à la page 36.
AVERTISSEMENT: Quand on fi xe la pièce sur le côté gauche ou droit de la lame, la section
tronçonnée courte vient reposer sur le côté droit ou gauche de la lame.
To u jo ur s c o up e r l ’a li me nt a ti o n e t a t te n dr e q u e l a l am e se so i t c om p lè te m en t
arrêtée avant de relever la poignée de la pièce.
Si on relève la poignée alors que la lame tourne toujours, la section
tronçonnée se coincera contre la lame et des fragments s’éparpilleront,
ce qui serait dangereux.
Si l’on interrompt la coupe de biseau à mi-chemin, recommencer la coupe
après avoir ramené la tête du moteur à sa position d’origine.
Si l’on commence à mi-chemin sans avoir ramené la tête, le protection
intérieure se coincera dans l’encoche de coupe de la pièce et il touchera
la lame.
ATTENTION: Lorsqu’on coupe une pièce de 2-3/8" (60mm) de hauteur à la position d’angle de
biseau de 45° vers la gauche, ou une pièce de 1-3/8" (35mm) de hauteur à la position
d’angle de biseau de 45° vers la droite, régler la position de limite inférieure de la
tête du moteur de façon que l’écart entre le bord inférieur de la tête du moteur et
la pièce soit à 5/64" à 1/8" (2 à 3mm) de la position de limite inférieure (voir “2.
Vérifi cation de la position de limite inférieure de la lame de scie” à la page 41).
8. Procédure de coupe d’onglet
(1) Desserrer la poignée latérale et tirer vers le haut le levier des
butées d'angle. Cela fait, régler la plaque tournante jusqu'à ce que
l'indicateur soit aligné avec le réglage désiré sur l'échelle de coupe
d'onglet (Fig. 30).
(2) Resserrer la poignée latérale pour fi xer la plaque tournante à la
position voulue.
(3) L’échelle d’onglet (Fig. 31) indique à la fois l’angle de coupe de
l’échelle d’angle et le degré de l’échelle de degré.
(4) Le degré, qui est le rapport de la hauteur sur le socle de la section
triangulaire à retirer, pourra être utilisé pour régler l’échelle d’onglet
à la place de l’angle de coupe, au besoin (voir Fig. 31).
(5) En conséquence, pour couper une pièce à un angle de 2/10, régler
l’indicateur sur la position
, comme indiqué à la Fig. 31.
REMARQUE: * Des crans positifs sont prévus à droite et à
gauche du réglage central de 0°, à 15°, 22.5°,
31.6° et 45°.
Vérifi er que l’échelle d’onglet et l’extrémité de
l’indicateur sont alignés correctement.
* Le fonctionnement de la scie avec l’échelle
d’onglet et l’indicateur non alignés, ou avec
la poignée latérale insuffi samment serrée,
donnera une mauvaise précision.
Goupille de
fi xation
Desserrer
Levier de serrage
Serrer
Fig. 29
Charnière
Indicateur (pour
échelle de biseau
vers la gauche)
Tirer
Echelle de
biseau
Fig. 30
Echelle d’angle
Echelle de degré
Echelle d’onglet
Fig. 31
Echelle
d’onglet
Indicateur
(pour échelle d’onglet)
Poignée latérale
Serrer
Desserrer
Lever
Soulever
Plaque
tornante
Tourner
la plaque
tournante
Fig. 32
