49
Français
9. Procédures de coupe mixte
La coupe mixte s’eff ectue en suivant les instructions de 7 et 8 ci-dessus. Pour les dimensions maximales de
la coupe mixte, voir le tableau des “SPÉCIFICATIONS” à la page 36.
ATTENTION: Toujours fi xer la pièce de la main droite ou gauche et la couper en glissant la
section ronde de la scie vers l’arrière avec la main gauche.
Il serait très dangereux de faire tourner la plaque tournante vers la gauche
pendant une coupe mixte car la lame risquerait d’entrer en contact avec la main
qui tient la pièce.
Dans le cas d'une coupe composite (angle + biseau) à biseau gauche, tourner
la garde secondaire dans le sens contraire des aiguilles d'une montre puis
procéder à l'opération de coupe.
10. Procédures de coupe de corniche complexe

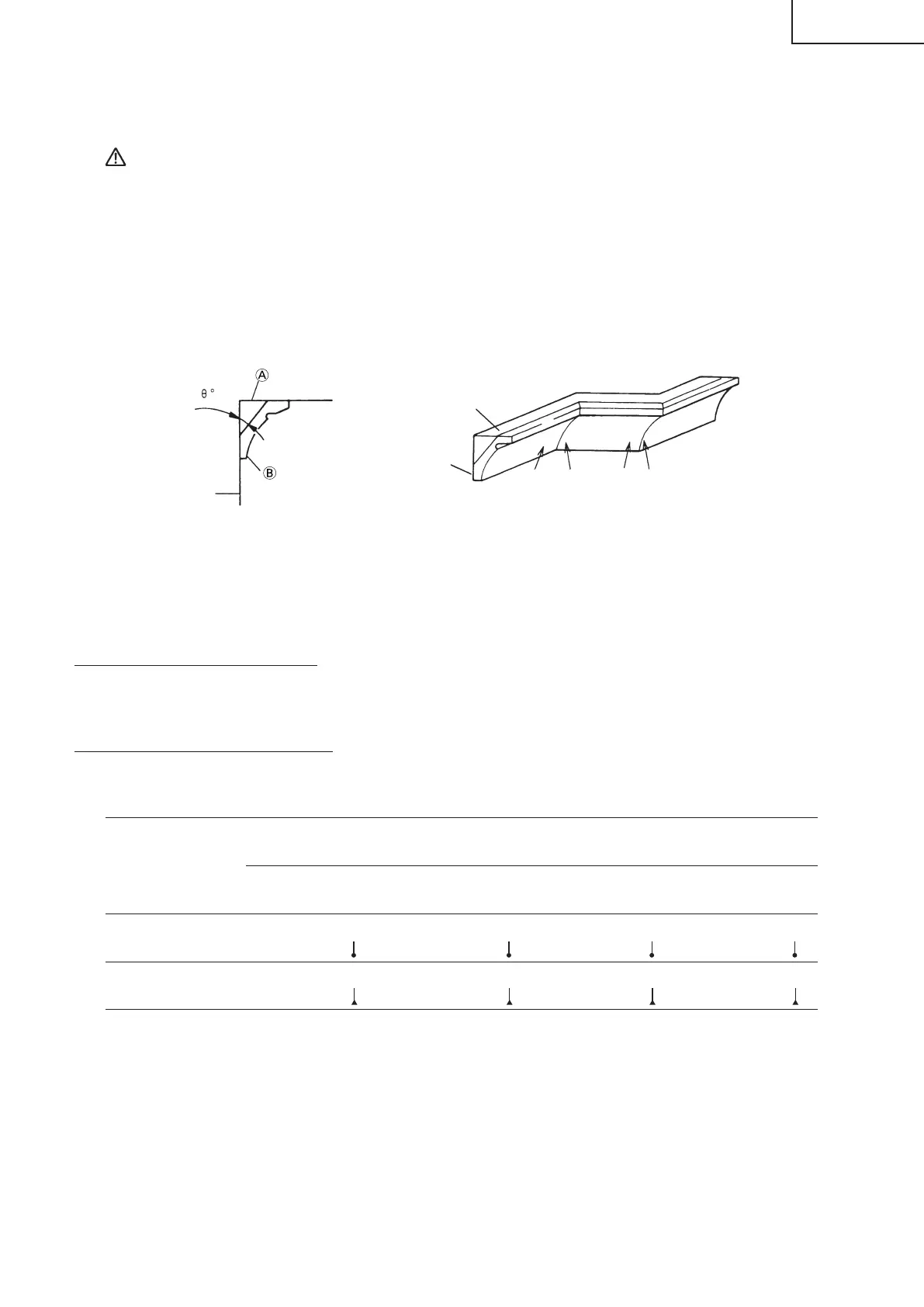

La Fig. 33 montre deux types de corniche complexe courants ayant des angles de (θ) 38° et 45°. Pour les
montures de corniche complexe, voir la Fig. 34.
Mur
Surface supérieure
Plafond
surface inférieure
Plafond
Mur
1
2
34
Coin intéieur Coin extéieur
⎫
⎬
⎭
⎫
⎬
⎭
Fig. 34Fig. 33
Le tableau ci-dessous montre les réglages d’angle d’onglet et d’angle de biseau qui conviennent le mieux pour
les deux types de corniche complexe.
REMARQUE: A des fi ns de commodité, des crans positifs sont prévus à la fois pour les positions
de réglage d’onglet (31.6° à gauche et à droite).
Réglage d’une coupe d’onglet
Si la plaque tournante est réglée sur l’un des angles décrits, déplacer la poignée latérale de réglage de la
plaque tournante légèrement vers la droite ou vers la gauche pour stabiliser la position et aligner correctement
l’échelle d’onglet et l’extrémité de l’indicateur avant de commencer le travail.
Réglage d’une coupe de biseau
Déplacer la poignée de la section en biseau vers la gauche et s'assurer que la position est stable et que
l'échelle d'angle de biseau et l'extrémité de l'indicateur sont soigneusement alignés. Cela fait, serrer le levier
de verrouillage.
Type de corniche
complexe
Pour découper une corniche complexe
aux positions 1 et 4 de la Fig. 34
Pour découper une corniche complexe
aux positions 2 et 3 de la Fig. 34
Réglage d’angle
d’onglet
Réglage d’angle
de biseau
Réglage d’angle
d’onglet
Réglage d’angle
de biseau
Type 45°
35.3° vers la
droite (repère
)
30° vers la
gauche (repère
)
35.3° vers la
gauche (repère
)
30° vers la
gauche (repère
)
Type 38°
31.6° vers la
droite (repère
)
33.9° vers la
gauche (repère )
31.6° vers la
gauche (repère )
33.9° vers la
gauche (repère )
