Français

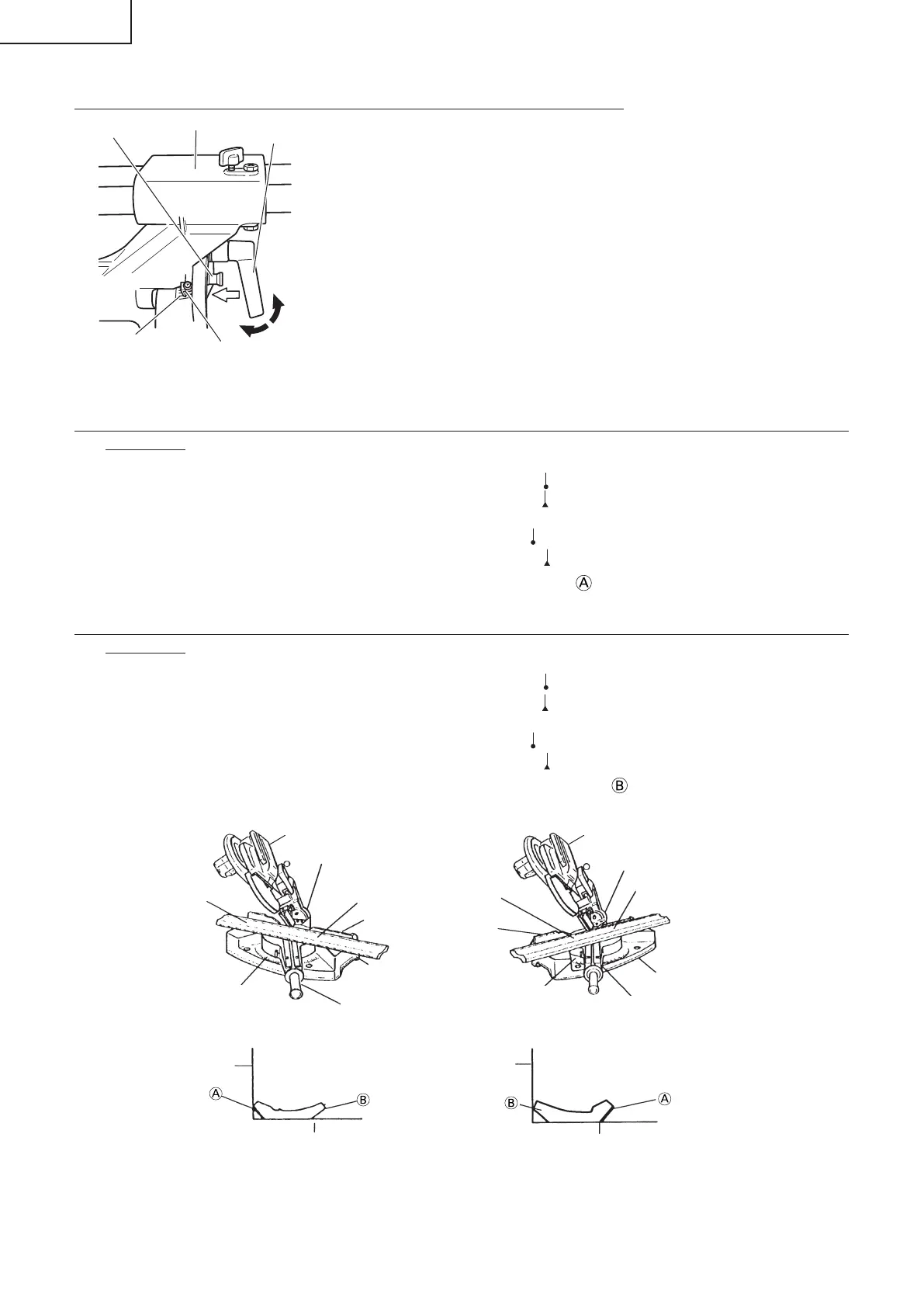

Méthode de réglage d’inclinaison de 30° ou de 33.9° vers la gauche
(1) Desserrer le levier de serrage et incliner vers la gauche un peu à la fois
tout en enfonçant la tige de fi xation dans l’appareil principal. A ce moment,
la tige de fi xation pénètre d’un cran et elle s’insère dans les fentes de
réglage d’inclinaison de 30° vers la gauche ou d’inclinaison de 33.9° vers
la gauche.
(2) La tige de fi xation étant dans la fente comme indiqué ci-dessus, il est
possible de régler la position d’inclinaison de 30° vers la gauche en
poussant vers la droite.
(3) De même, la tige de fi xation étant dans la fente comme indiqué ci-dessus,
il est possible de régler la position d’inclinaison de 33.9° vers la gauche
en poussant vers la gauche.
(4) Regarder l’échelle et l’indicateur de biseau pour revérifi er si les réglages
correspondent, puis resserrer le levier de serrage.
(1) Réglage de coupe en corniche complexe aux positions 1 et 4 de la Fig. 34 (voir Fig. 36 ; incliner la tête vers
la gauche) :
1 Tourner la plaque tournante vers la droite et régler l’angle d’onglet comme suit :
* Pour des corniches complexes de type 45° : 35.3° (repère
)
* Pour des corniches complexes de type 38° : 31.6° (repère )
2 Incliner la tête vers la gauche et régler l’angle de biseau comme suit :
* Pour des corniches complexes de type 45° : 30° (repère
)
* Pour des corniches complexes de type 38° : 33.9° (repère )
3 Disposer la corniche complexe de façon que la surface inférieure (
sur la Fig. 33) touche la garde comme
indiqué à la Fig. 38.
(2) Réglage de coupe en corniche complexe aux positions 2 et 3 de la Fig. 34 (voir Fig. 37 ; incliner la tête vers
la gauche) :
1 Tourner la plaque tournante vers la droite et régler l’angle d’onglet comme suit :
* Pour des corniches complexes de type 45° : 35.3° (repère
)
* Pour des corniches complexes de type 38° : 31.6° (repère )
2 Incliner la tête vers la gauche et régler l’angle de biseau comme suit :
* Pour des corniches complexes de type 45° : 30° (repère )
* Pour des corniches complexes de type 38° : 33.9° (repère
)
3 Disposer la corniche complexe de façon que la surface supérieure (
sur la Fig. 33) touche la garde
comme indiqué à la Fig. 39.
Echelle d’angle de biseau
Garde
Socle
Echelle d’angle de biseau
Socle
2
4
3
1
Echelle d’angle
d’onglet
Echelle d’angle
d’onglet
Plaque tournante
Plaque tournante
Garde
Tête
Tête
Fig. 36 Fig. 37
Garde
Table du socle
Table du socle
Garde
Fig. 38 Fig. 39
Goupille de
fi xation
Support (A)
Levier de serrage
Serrer
Pousser
Indicateur (pour échelle
de biseau vers la gauche)
Echelle de
biseau
Fig. 35
Desserrer
